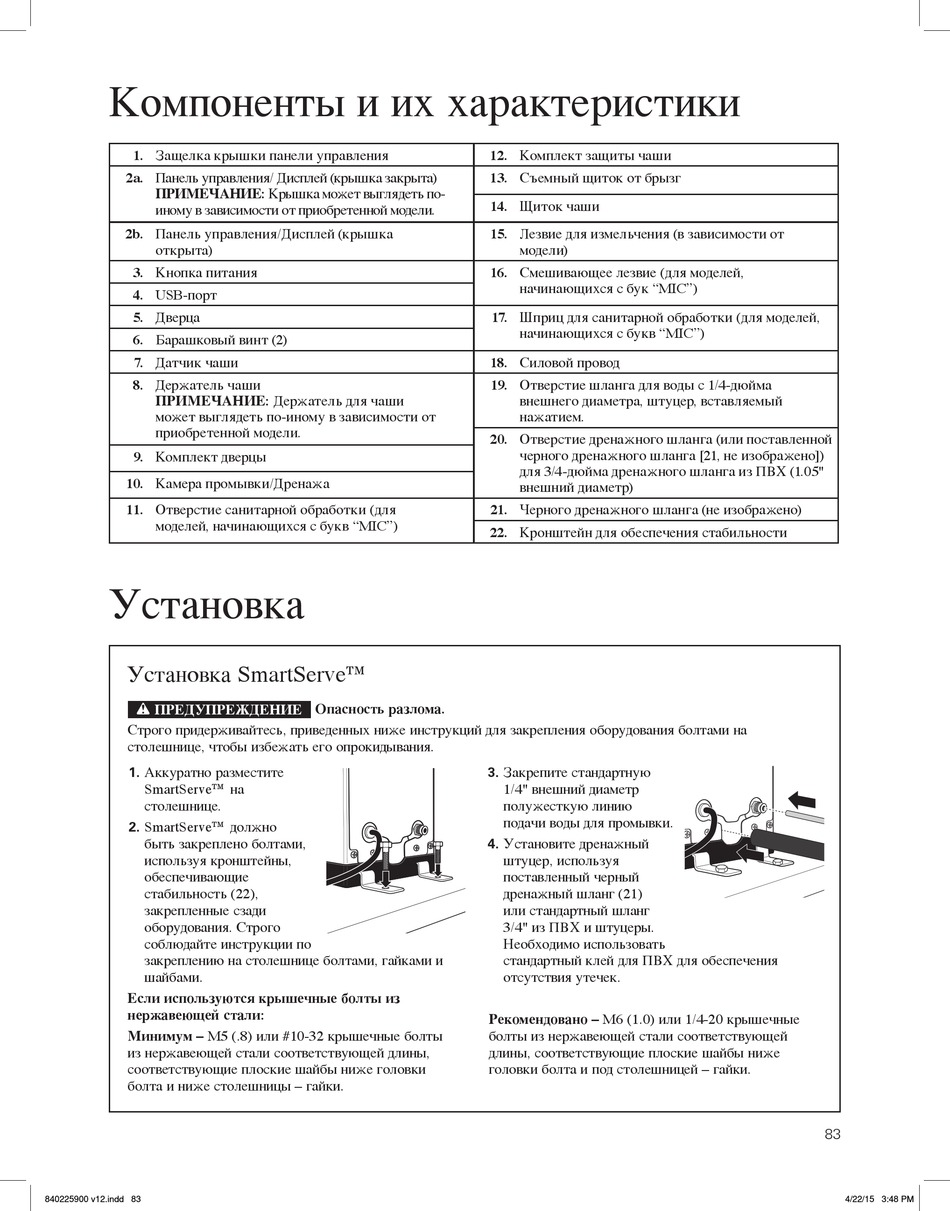

Компоненты и их характеристики
1. Защелка крышки панели управления
2a. Панель управления/ Дисплей (крышка закрыта)
ПРИМЕЧАНИЕ: Крышка может выглядеть по-
иному в зависимости от приобретенной модели.
2b. Панель управления/Дисплей (крышка
открыта)
3. Кнопка питания
4. USB-порт
5. Дверца
6. Барашковый винт (2)
7. Датчик чаши
8. Держатель чаши
ПРИМЕЧАНИЕ: Держатель для чаши
может выглядеть по-иному в зависимости от
приобретенной модели.
9. Комплект дверцы
10. Камера промывки/Дренажа
11. Отверстие санитарной обработки (для
моделей, начинающихся с букв "MIC")
Установка
Установка SmartServe™
w ПРЕДУПРЕЖДЕНИЕ
Строго придерживайтесь, приведенных ниже инструкций для закрепления оборудования болтами на
столешнице, чтобы избежать его опрокидывания.
Аккуратно разместите
1.
SmartServe™ на
столешнице.
SmartServe™ должно
2.
быть закреплено болтами,
используя кронштейны,
обеспечивающие
стабильность (22),
закрепленные сзади
оборудования. Строго
соблюдайте инструкции по
закреплению на столешнице болтами, гайками и
шайбами.
Если используются крышечные болты из
нержавеющей стали:
Минимум – M5 (.8) или #10-32 крышечные болты
из нержавеющей стали соответствующей длины,
соответствующие плоские шайбы ниже головки
болта и ниже столешницы – гайки.
840225900 v12.indd 83
12. Комплект защиты чаши
13. Съемный щиток от брызг
14. Щиток чаши
15. Лезвие для измельчения (в зависимости от
16. Смешивающее лезвие (для моделей,
17. Шприц для санитарной обработки (для моделей,
18. Силовой провод
19. Отверстие шланга для воды с 1/4-дюйма
20. Отверстие дренажного шланга (или поставленной
21. Черного дренажного шланга (не изображено)
22. Кронштейн для обеспечения стабильности
Опасность разлома.
3.
4.
Рекомендовано – M6 (1.0) или 1/4-20 крышечные
болты из нержавеющей стали соответствующей
длины, соответствующие плоские шайбы ниже
головки болта и под столешницей – гайки.
модели)
начинающихся с бук "MIC")
начинающихся с букв "MIC")
внешнего диаметра, штуцер, вставляемый
нажатием.
черного дренажного шланга [21, не изображено])
для 3/4-дюйма дренажного шланга из ПВХ (1.05"
внешний диаметр)
Закрепите стандартную
1/4" внешний диаметр
полужесткую линию
подачи воды для промывки.
Установите дренажный
штуцер, используя
поставленный черный
дренажный шланг (21)
или стандартный шланг
3/4" из ПВХ и штуцеры.
Необходимо использовать
стандартный клей для ПВХ для обеспечения
отсутствия утечек.
83
