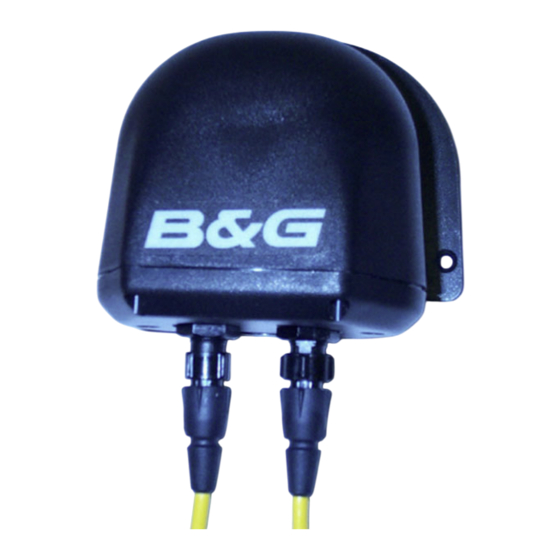

B&G H1000 Anleitung
Compass unit
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für B&G H1000
Inhaltszusammenfassung für B&G H1000
- Seite 1 compass installation IS- 2506 www.bandgservice.co.uk...
- Seite 3 Este dispositivo cumple con los requisitos de CFR47 Parte 15 de los límites FCC para equipo de Clase B. El h1000 satisface las normas establecidas en la Norma Europea EN 60945: 1997 IEC 945 : 1996 para equipo y sistemas de navegación y radio comunicaciones marítimas.
- Seite 10 compass unit deutsch www.bandgservice.co.uk...
-
Seite 11: Technische Daten
warenzeichen Alle Rechte vorbehalten. Ohne die ausdrückliche schriftliche Genehmigung durch B&G dürfen diese Anleitung oder Teile daraus nicht in irgendeiner Form oder mit irgendwelchen Mitteln einschließlich Fotokopie und Aufzeichnung reproduziert oder übertragen werden. Änderungen der Informationen in diesem Dokument ohne vorherige Bekanntmachung bleiben vorbehalten. B&G behält sich das Recht vor, seine Produkte zu verändern oder zu verbessern und Änderungen im Inhalt vorzunehmen ohne Verpflichtung, irgendwelche Personen oder Organisationen darüber zu informieren. -
Seite 12: Systemverbindungen
Betrieb über viele Jahre erwartet werden kann. Installation installation Den Kompass h1000 aufrecht an einem ebenen, senkrechten Schott anbringen, wo folgendes gegeben ist: • Sicherer Abstand von externen magnetischen Störungen: 3 m von UKW, Funkpeiler, Lautsprechern, Echolot, Motoren und Starkstromkabeln •... -
Seite 13: Elektrische Anschlüsse
elektrische anschlüsse externe anschlüsse An der Gerätebasis befinden sich zwei FastNet² Anschlüsse. Über diese Anschlüsse wird die Verbindung zum System für die Zuführung von Spannung und Daten hergestellt. Die nachstehende Tabelle beschreibt die Stiftbelegung. Stift-Nr. Signal 12 V Belegt FastNet² - FastNet²... -
Seite 14: Kompass-Kalibrierung
kompass-kalibrierung kompass-kalibrierung Die Kalibrierung des Kompasses ermöglicht die Einstellung von Sensorversatz und Dämpfung sowie die Durchführung einer Deviationsbestimmung. Wenn noch keine Deviationsbestimmung durchgeführt wurde, wird im Menü compass cal (Kompass-Kalibrierung) die Angabe swing required (Deviationsbestimmung erforderlich) angezeigt. Durch die Wahl dieser Option werden das Menü... - Seite 15 kompass-kalibrierung Nach Beendigung des Vollkreises berechnet der Kompass die Deviationskorrektur, anschließend erscheint passed (erfolgreich durchgeführt) oder failed (fehlgeschlagen) im Display. Nach einer erfolgreichen Deviationsbestimmung wird swing done (Deviationsbestimmung durchgeführt) anstelle von swing required (Deviationsbestimmung erforderlich) im Menü compass cal (Kompass-Kalibrierung) angezeigt. Die Deviationsbestimmung kann jederzeit abgebrochen werden, dann erscheint wieder das Menü...
- Seite 16 speichern eines kurses vom kompass-bildschirm Durch Drücken der Taste ENTER, während die Seite „taktischer Kompass“ angezeigt wird, werden der anliegende Kurs automatisch gespeichert und die Funktion „Head-/-Lift-Trend“ zurückgesetzt. In diesem Fall wird für zwei Sekunden „Course stored“ (Kurs gespeichert) über dem Kurs angezeigt, wie in der Abbildung dargestellt, und die Angaben HEAD und LIFT verschwinden.
- Seite 17 compass unit español www.bandgservice.co.uk...
- Seite 25 compass unit français www.bandgservice.co.uk...
- Seite 31 compass unit italiano www.bandgservice.co.uk...
