Montage

4.1
Allgemeine Hinweise für die Montage
– Die Beschreibung der einzelnen Montageschritte sind - sofern nicht anders beschrieben - an der
Einbauvariante "Einbau in die Bodenplatte" ausgerichtet. Für die Montage in einer freiliegenden
Leitung gelten dafür sinngemäß die gleichen Montageschritte.
– Ausreichend Abstand zur Wand bzw. Objekten für Wartungsarbeiten einhalten.
4.2
Rückstauverschluss anschließen

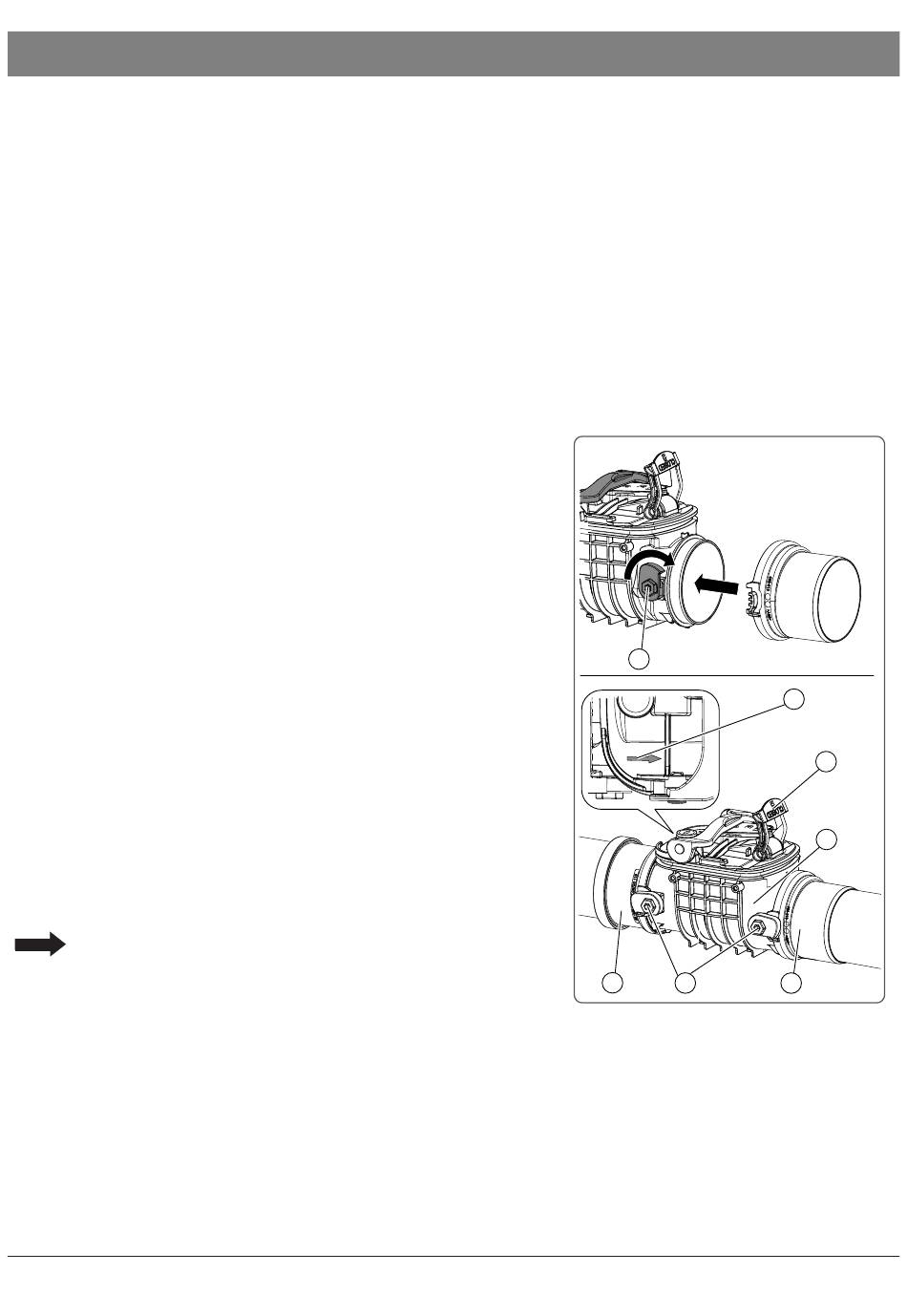

(Abbildung zeigt Montage in eine freiliegende Leitung)
• Ggf. die beiden Stutzen Zulauf <3> und
Ablaufseite <2> mit dem Grundkörper <1> durch
die Schnellverschlüsse <4> befestigen (Siehe
Montageanleitung der Stutzen). Festen und
bündigen Sitz prüfen!
• Rückstauverschluss mit dem Rohrleitungssystem
verbinden. Dabei sicherstellen, dass
– der Rückstauverschluss wie abgebildet mit
den Bedienelementen waagerecht nach oben
ausgerichtet ist
– die Einbaulage der Fließrichtung <5> entspricht
• Sicherstellen das Einhandverschluss* <6>
geschlossen ist.
* Grundkörper ab DN 150 haben zwei
Einhandverschlüsse.
Für die Montage in einer freiliegenden Leitung geht es
ab Montageschritt 5 Erstinbetriebnahme / Konfiguration
auf Seite 9 weiter
2019/07
Montage
8 / 72
