Sensor MU-3 EX

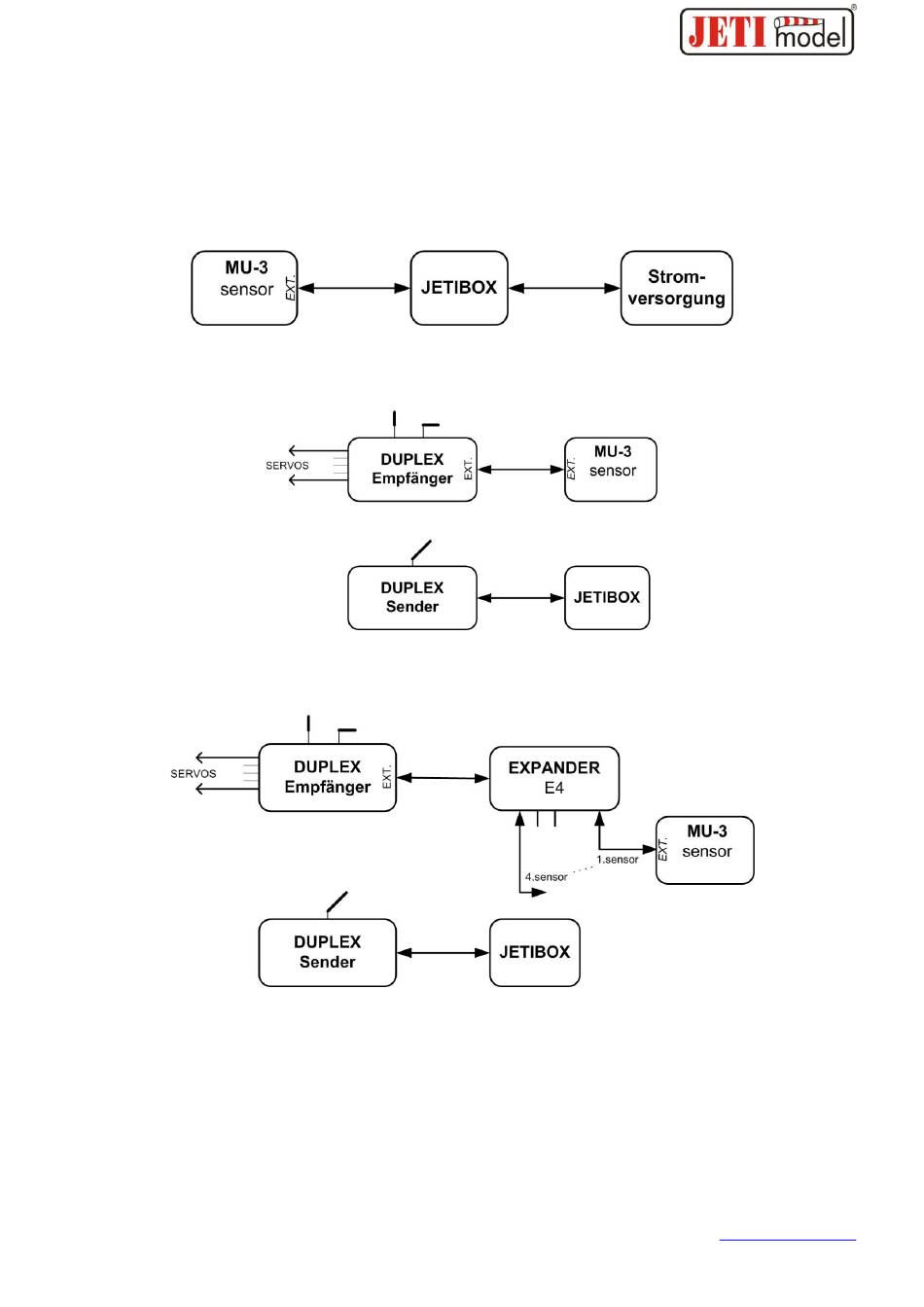

Anschluss des Moduls MU-3
1. Das dreiadrige Kabel des Sensors MU-3 mit JR-Stecker kann direkt an die JETIBOX angeschlossen
werden (Buchse mit der Bezeichnung Impuls, + - ). Zur Spannungsversorgung benutzen Sie den zweiten
Eingang der JETIBOX, der mit (+ - ) bezeichnet ist, und schließen eine Spannung im Bereich von 3,5-
8,4V an. In dieser Konfiguration wird die drahtlose Datenübertragung nicht genutzt und die Messdaten
werden direkt am LCD-Bildschirm der JETIBOX angezeigt. Diese Schaltung ermöglicht keine
Generation von akustischen Alarmsignalen, da der Signalgeber Bestandteil des Sendermoduls ist, welches
in diesem Fall nicht angeschlossen ist. Die Alarmsignale werden lediglich auf dem LCD-Bildschirm
abgebildet.
2. Schließen Sie das dreiadrige Kabel des Moduls MU-3 mit JR-Stecker an die Buchse des DUPLEX-
Empfängers an seiner Rückseite an (Bezeichnung Ext.). Der Sensor MU-3 wird vom Empfänger mit
Strom versorgt. Zur Parametereinstellung des Sensors MU-3 schließen Sie die
Sendermodul an und schalten den Empfänger und Sender DUPLEX ein.
3. Das dreiadrige Kabel des Sensors MU-3 mit JR-Stecker wird an einen der EXPANDER-Eingänge
angeschlossen. Der Expander bietet die Anschlussmöglichkeit mehrerer Telemetriesensoren an einen
Empfänger an. Der Sensor MU-3 wird in diesem Fall über den Expander und der Expander über den
Empfänger mit Strom versorgt.
Update der Firmware
Die Firmware des Gerätes kann mit Hilfe eines Rechners über den Wandler JETI USB-Adapter
aktualisiert werden. In der Anleitung zum USB-Adapter finden Sie eine Einbaubeschreibung der
Bedieneinheit des USB-Adapters sowie das Update-Programm.
Garantie
Für das Produkt wird eine Garantie von 24 Monaten nach Verkaufsdatum unter der Voraussetzung
gewährt, dass es in Übereinstimmung mit dieser Anleitung mit der vorgeschriebenen Spannung betrieben
worden ist und keine mechanischen Schäden aufweist. Der Service wird im Garantiefall und auch danach
vom Hersteller durchgeführt.
Angenehme Flugerfahrungen wünscht Ihnen der Hersteller JETI model s.r.o. Příbor,
JETIBOX an das
www.jetimodel.cz
