Sensor MU-3 EX
Beep Alarm A – Einstellung des Morsealphabet-Buchstabens, der den Alarm bei Unterschreitung der
Niederspannungs-Einstellung am Eingang A durch ein akustisches Signal des Sendermoduls DUPLEX
Tx repräsentiert.
Beep Alarm B – Einstellung des Morsealphabet-Buchstabens, der den Alarm bei Unterschreitung der
Niederspannungs-Einstellung am Eingang B durch ein akustisches Signal des Sendermoduls DUPLEX
Tx repräsentiert.
Beep Alarm C – Einstellung des Morsealphabet-Buchstabens, der den Alarm bei Unterschreitung der
Niederspannungs-Einstellung am Eingang C durch ein akustisches Signal des Sendermoduls DUPLEX
Tx repräsentiert.
Beep Error – Einstellung eines Morsealphabet-Buchstabens, der einen Fehler am Eingang repräsentieren
wird. Wenn es nach einer Identifikationssequenz zur Änderung der Anzahl der aktiven Eingänge kommt,
wird ein Fehler am Eingang generiert und es wird ein Alarm mit diesem Morsealphabet-Buchstaben
gesendet. Diese Funktion kann durch langes Gedrückthalten der Taste L (links) deaktiviert werden.
MU-3 MENU: ALARMS – Durch Drücken der Taste D (Pfeil nach unten) wechseln Sie zur Einstellung
einzelner Alarme. Falls es zur Überschreitung irgendeines der eingestellten Parameter kommt, wird am
LCD-Bildschirm der JETIBOX im Grundmenü in der zweiten Zeile abwechselnd die ursprüngliche
Anzeige mit zugehörigem Alarm angezeigt und der Signalgeber des Sendermoduls wird Alarm
signalisieren. Der erste Ton ist ein Anzeigesignal und der zweite signalisiert den Morsealphabet-
Buchstaben des zugehörigen Alarms. Falls der Alarm auf OFF gestellt ist, ist dieser Alarm abgeschaltet.
A Low Volt. Al. – Einstellung des Niederspannungs-Signals am Eingang A. Falls die gemessene
Spannung des Eingangs A unter den eingestellten Wert sinkt, wird der Alarm aktiviert.
B Low Volt. Al. – Einstellung des Niederspannungs-Signals am Eingang B. Falls die gemessene Spannung
des Eingangs B unter den eingestellten Wert sinkt, wird der Alarm aktiviert.
C Low Volt. Al. –Einstellung des Niederspannungs-Signals am Eingang C. Falls die gemessene Spannung
des Eingangs C unter den eingestellten Wert sinkt, wird der Alarm aktiviert.
MU-3 MENU: SERVICE – durch Drücken der Taste D (Pfeil nach unten) wechseln Sie zur Darstellung
der Firmware-Version und zur Rücksetzung des Sensors in den Ausgangszustand.
Factory Defaults – durch gleichzeitiges Drücken der Pfeile R und L (rechts und links) wird der
Ursprungszustand ab Werk des MU-3 Sensors eingelesen.
MU-3 v. xx.xx ID xxxxx:xxxxx – Bezeichnung des Produkts mit Firmware-Version und Seriennummer
(ID).
Anschluss des Sensors:

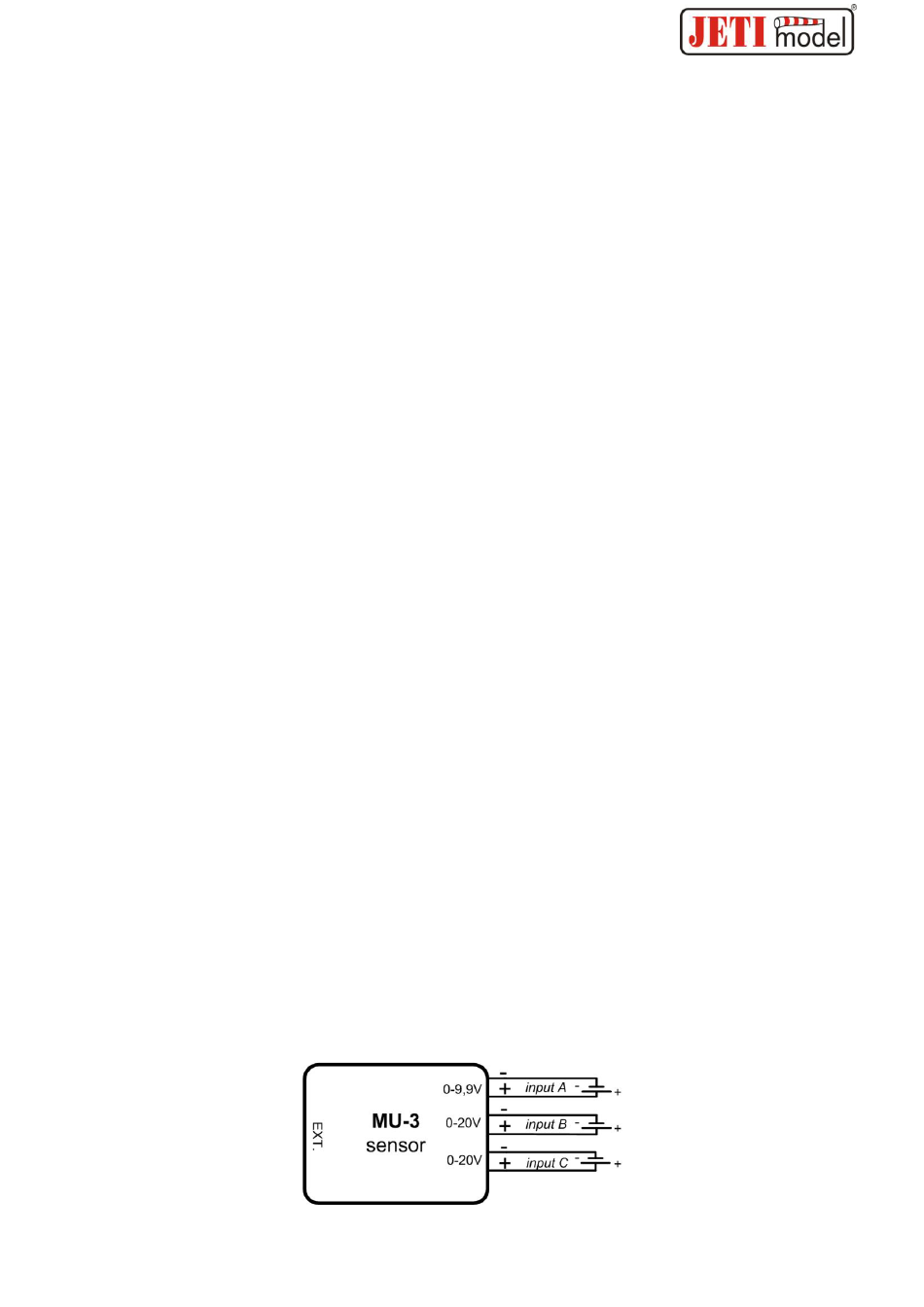

An den Sensor MU-3 können bis zu drei unabhängige Spannungsquellen angeschlossen werden (siehe
Abb. unten). Schließen Sie an den Sensoreingang die Spannungen mit richtiger Polarität an! Nach
Zuführung der Spannungen an die Sensoreingänge und dem Anschluss des Sensors an die
Stromversorgung wird die Erkennung der aktiven Eingänge eingeleitet und nach etwa 2 Sek. wird der
Sensor auf die Anzahl der festgestellten aktiven Engänge festgesetzt. Der Sensor erkennt den Eingang als
aktiv, falls an ihm eine Spannung höher als 0,1V ansteht.
Der Anschluss und die nachfolgende
Zeitberechnung bis zur Festsetzung wird in der zweiten Zeile des JETIBOX-Terminals dargestellt. Der
Sensor wird immer bis zur Zeit seiner Abschaltung gesetzt. Beim neuerlichen Anschluss des Sensors an
die Stromversorgung läuft ein neuer Erkennungsprozess ab. Falls der Sensor gesetzt ist, hat eine
beliebige Änderung in der Anzahl der aktiven Eingänge einen Eingangsfehler zur Folge. Der
Eingangsfehler wird sowohl im Display, so auch akustisch durch den Signalgeber des Sendermoduls
signalisiert.
-2-
