8.3. Syntax der Diagramme

["Meldung"]
_________________________________________________________________________________________
Microplex
Druckerkonfiguration und Menüstruktur
Der Aufruf der Funktionen des Bedienfeldes wird im folgenden in
Form von Diagrammen dargestellt. Diese Diagramme
beschreiben den Ablauf, der zum Ausführen einer Funktion
erforderlich ist.
Nachfolgend sind zunächst die Elemente der Diagramme
erläutert:

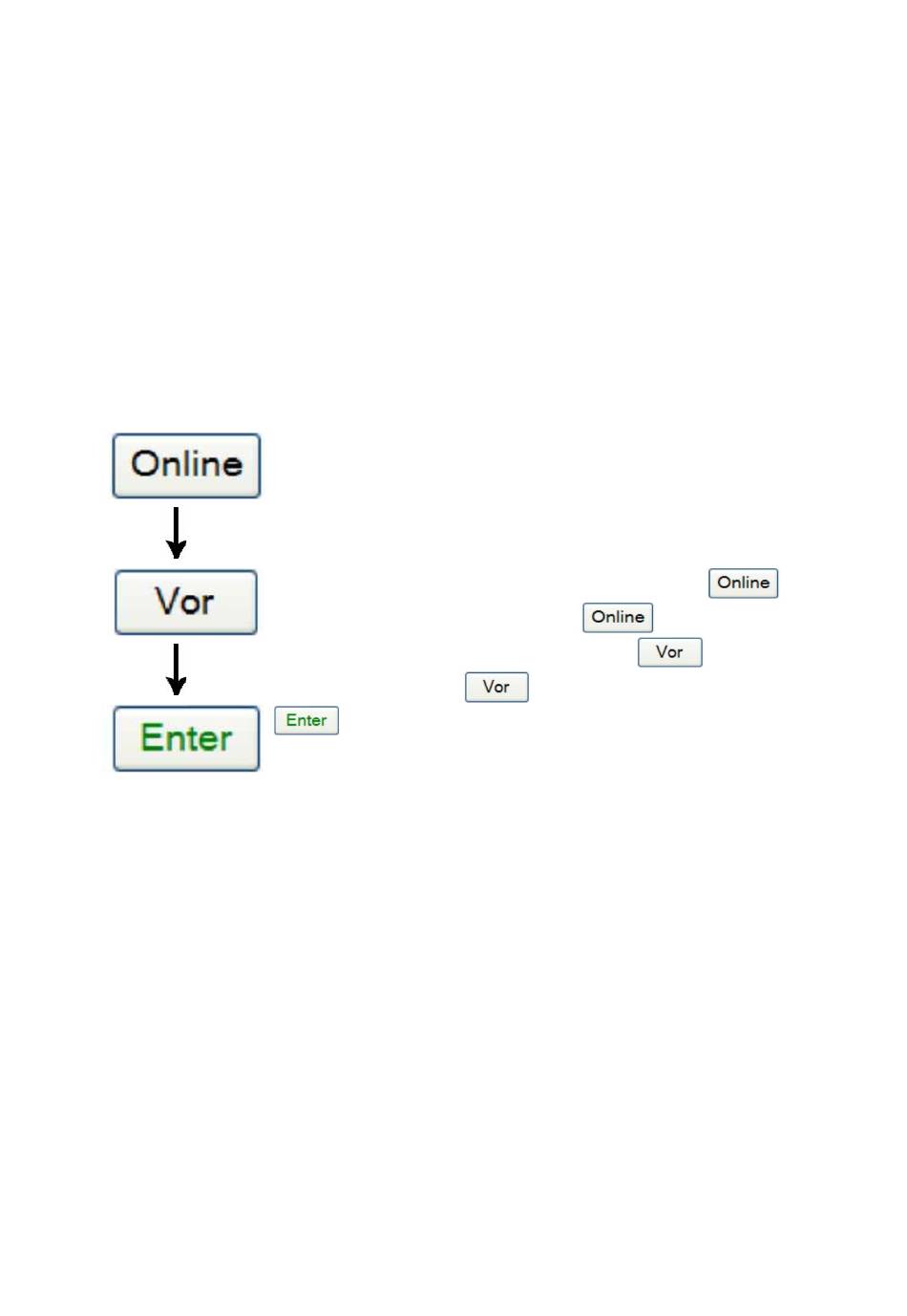

Die Sequenz auf der linken Seite beschreibt, welche Tasten
nacheinander kurz gedrückt werden sollen.
In diesem Beispiel soll zunächst die Schaltfläche
gedrückt werden. Die Schaltfläche
losgelassen und danach die Schaltfläche
wird die Schaltfläche
gedrückt.
In der Spalte "Panel-Anzeige" werden - passend zu den links
aufgeführten Sequenzen - die zugehörigen Anzeigen des Displays
dargestellt.
In der Spalte "Bemerkungen" werden Erläuterungen zu einzelnen
Bedienschritten gegeben.
Bedienhandbuch SOLID 52 A4
wird dann
gedrückt. Dann
losgelassen und die Schaltfläche
