ENVIRON TOUCH GLASS GLH110 Montage- Und Bedienungsanleitung

ENVIRON TOUCH GLASS GLH110 Montage- Und Bedienungsanleitung

Temperatur differenzregler
Vorschau ausblenden Andere Handbücher für TOUCH GLASS GLH110:

Werbung

1.

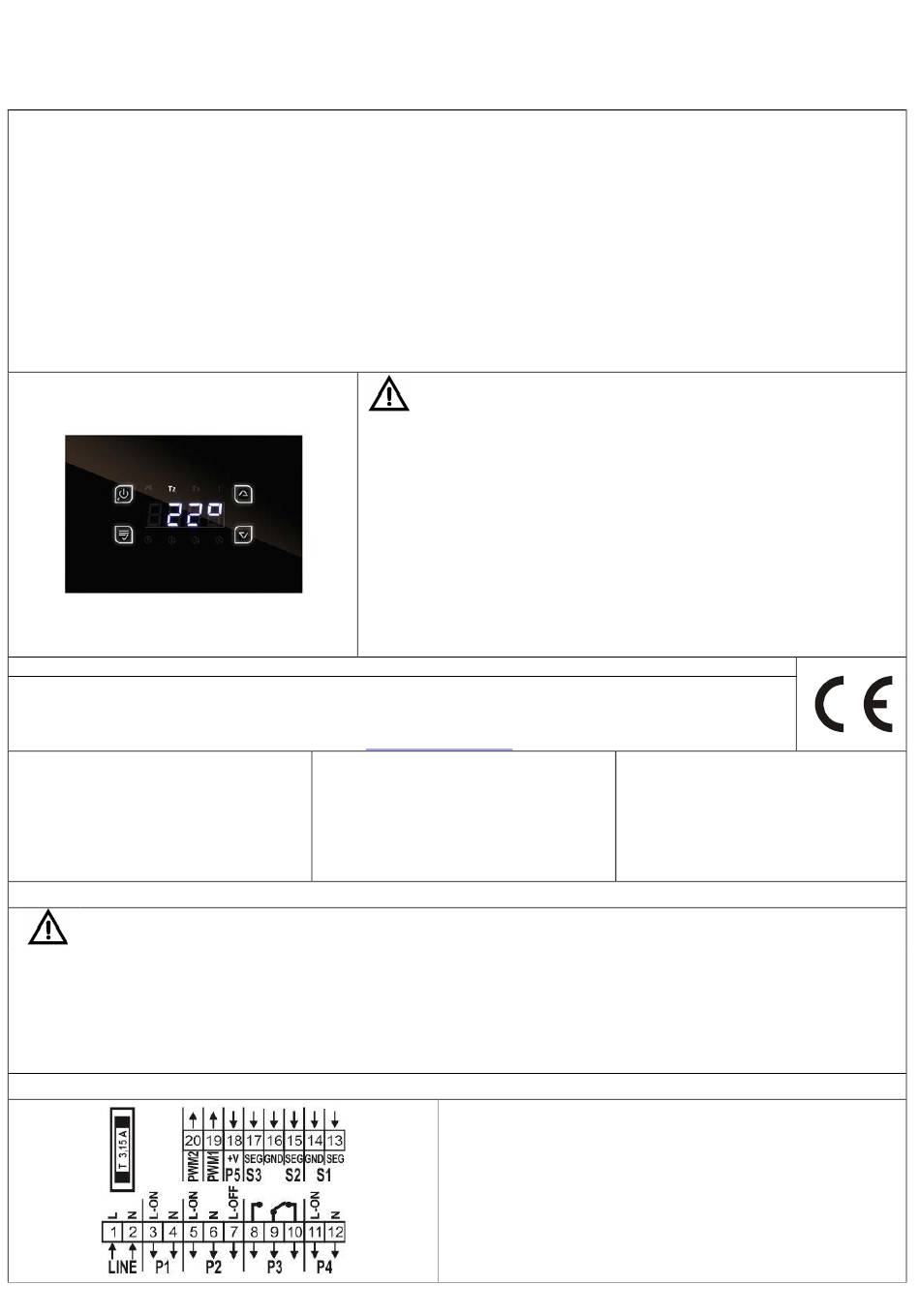

ENVIRON TOUCH GLASS GLH110 Modula

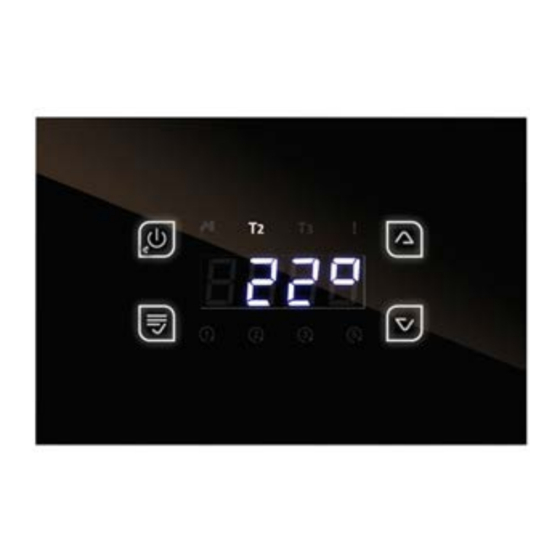

ENVIRON TOUCH GLASS 110 Modula überwacht und steuert wasserführende Kaminöfen oder Holzkessel. Sie kann
sowohl eine modulierende Zuluftklappe steuern als auch die Beladung eines Pufferspeichers oder Trinkwasserspeichers
inteligent übernehmen. Zudem kann sie einen Heizkreis mit Festwertregler bedienen. Neben der Speicherbeladung (P1)
übernimmt der Regler auch wichtige Anlagenüberwachungs- und Sicherheitsfunktionen sowie Heizkreisfunktionen.
Anlagenparameter und Messwerte können über das Display betrachtet und verändert werden. Der Regler verfügt über drei
Eingänge zur Temperaturerfassung und vier Ausgänge zur Ansteuerung der Kessel-Pumpe, zur Umschaltung eines Drei-
Wege-Ventils, zur Kesselanforderung und einen "EXTRA SERVICE" Ausgang für sonstige Anwendungen. Zusätzlich
steuert er bis zu zwei PWM Signale. Die Ausstattung des ENVIRON TOUCH GLASS GLH110 Modula wird durch
zahlreiche Zusatzfunktionen, wie die Speichermaximaltemperatur, Antiblock der Pumpen, Alarmfunktion (akustisch und
visuell) und Frostschutzfunktion ergänzt. Ein akustisches Signal meldet evtl. Temperaturüberschreitungen. Die
Anlagenbetriebssicherheit wird durch eine durchdachte Fehlerdiagnose unterstützt. Hierbei gewährleistet das Display das
schnelle und sichere Auffinden der aufgetretenen Fehler und hilft bei der raschen Beseitigung von Störungen.
