Owner's Manual

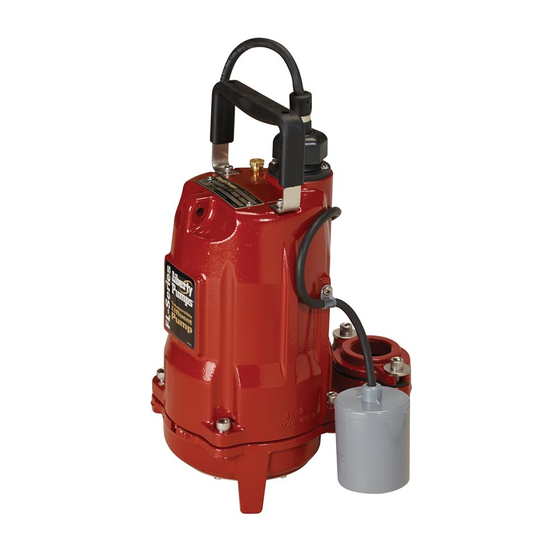

FL-E Series Submersible Effluent Pumps
Models
FL150-E Series
FL200-E Series
IMPORTANT:
Prior to installation, duplicate the
information from pump nameplate below
and keep nearby for future reference.
7000 Apple Tree Avenue
Bergen, NY, USA 14416
Phone: (800) 543-2550
Fax: (585) 494-1839
www.libertypumps.com
Original Instructions
1.1 kW
1.5 kW
©Copyright 2014 Liberty Pumps Inc. All rights reserved
Table of Contents
1.) Safety Information
2.) Introduction
3.) Mechanical Installation
4.) Electrical Connection
5.) Operation and Repair
6.) Troubleshooting
7.) Warranty
Read manual before using pump. Follow all safety
instructions in manual and on the pump. Failure to
do so could result in serious injury or death.
Keep manual nearby for future reference. If manual
becomes lost or damaged, get a replacement at
http://www.libertypumps.com/Service/Manuals/ or
contact Liberty Pumps.
7419000A
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Liberty Pumps FL150-E Serie
Inhaltszusammenfassung für Liberty Pumps FL150-E Serie
- Seite 36 Telefon: +1 (800) 543-2550 verloren gehen oder beschädigt werden, fordern Sie Fax: +1 (585) 494-1839 bitte unter: www.libertypumps.com http://www.libertypumps.com/Service/Manuals/ einen Ersatz an, oder wenden Sie sich direkt an Liberty Pumps. Übersetzung der ursprünglichen Anleitung ©Copyright 2014 Liberty Pumps Inc. Alle Rechte vorbehalten...
-
Seite 37: Sicherheitshinweise
Kurzschluss führen, der die direkte Umgebung unter Spannung setzt. Nutzen Sie dieses Produkt NIEMALS für Anwendungen, bei denen Personen häufig mit gepumpten Flüssigkeiten in Berührung kommen (wie z. B. Schwimmbecken, Brunnen, offenen Gewässern, usw.). ©Copyright 2014 Liberty Pumps Inc. Alle Rechte vorbehalten... -
Seite 38: Gefahr Für Schwere Verletzungen Oder Tod
Abschaltung der Einheit durch die thermische Überlastsicherung führen. Es kann bis zu dem Zeitpunkt, an dem die Pumpe genügend stark abgekühlt ist, und die Überlastsicherung die Stromzufuhr zur Pumpe wiederherstellt, zu Überschwemmungen kommen. ©Copyright 2014 Liberty Pumps Inc. Alle Rechte vorbehalten... -
Seite 39: Einleitung
GARANTIE: Reparaturarbeiten, die während der Garantiezeit und ohne die vorherige Zustimmung von Liberty Pump durchgeführt werden, können zu einem Verfall der Garantieansprüche führen. SERIENNR.: Bitte geben Sie die Seriennummer der Pumpe in allen Korrespondenzen mit Liberty Pumps an, um sicherzustellen, dass Sie die richtigen Informationen und Ersatzteile erhalten. - Seite 40 Betrieb entwickelt. Das Antriebsrad aus Gusseisen wurde dazu entworfen, Feststoffe mit einem Durchmesser von bis zu 1,9 cm durchzulassen. Um Verstopfungen zu vermeiden, müssen die Durchflussleitungen einen Innendurchmesser von nicht weniger als die maximale Feststoffgröße von 1,9 cm haben. ©Copyright 2014 Liberty Pumps Inc. Alle Rechte vorbehalten...
-
Seite 41: Modellspezifikationen Der Fl-Serie
Pumpe und Führungsschiene muss alle Vorschriften und Verordnungen für Sanitärinstallationen erfüllen und darf nur durch qualifiziertes Personal erfolgen. Typische Installationen bestehen aus einem Führungsschienensystem in einem Becken aus Glasfaser, Zement oder Polyethylen. ©Copyright 2014 Liberty Pumps Inc. Alle Rechte vorbehalten... -
Seite 42: Anweisungen Für Die Installation Der Führungsschienen
6. Die Hubkette kann von der Hubvorrichtung entfernt und in der Nähe des oberen Führungsschienenträgers eingehängt werden. Oberer Führungs- schienenträger Führungsschiene nklaue Führungsschien enbasis Mit Liberty-Führungsschiene Ohne Führungsschiene (hier Darstellung unter Verwendung des Flanschs der FL-Serie) Abb. A – Standard-Pumpeninstallation ©Copyright 2014 Liberty Pumps Inc. Alle Rechte vorbehalten... -
Seite 43: Elektrischer Anschluss
Systemverkabelung eingebaut werden, mit der die Stromversorgung vollständig getrennt werden kann. SCHALTTAFELN Abwasserpumpen der FL-Serie von Liberty Pumps müssen über eine zulässige Schalttafel gemäß den Sicherheits- und Steuerungsanforderungen von 2006/42/EC gesteuert werden. Installation und Anschlüsse sind abhängig von der jeweiligen Schalttafel. -
Seite 44: Betrieb & Reparatur
Wartungsinspektionen entwickelt. Solche Inspektionen sind nur selten durchzuführen, verlängern jedoch den zufriedenstellenden Einsatz der Pumpe um etliche Jahre. Wartungsprüfungen sollten in den angegebenen Zeitabständen durchgeführt werden. In schwierigen Betriebsumgebungen sind häufigere Prüfungen erforderlich. ©Copyright 2014 Liberty Pumps Inc. Alle Rechte vorbehalten... - Seite 45 Elektriker durchgeführt werden. Ein unsachgemäßer Austausch kann zu einem Elektroschockrisiko führen. 1. Bestellen Sie für Ihr Stromkabel bei Liberty Pumps ein passendes Austauschmodell mit identischen Steckverbindungen. 2. Trennen Sie die Pumpe vor der Wartung von der Stromquelle. 3. Entfernen Sie die (4) Verbindungselemente von der Umrandung der Kabeleingangsplatte und ziehen Sie diese vorsichtig von der Pumpe zurück, bis die gewellten Steck- und Buchsenunterbrecher sichtbar sind.
- Seite 46 Kontaktieren Sie Liberty Pumps. Pumpe haben versagt. Motorgehäuse Abnutzung des Wenden Sie sich an Liberty Pumps, um weitere Hilfe bei der Antriebsrads. Problembehandlung und Ersatzteile zu erhalten. 3-PHASENPUMPEN: Stellen Sie die Pumpe auf dem Boden ab und überprüfen Sie deren Rotation im laufenden Betrieb.
-
Seite 47: Jahre Beschränkte Garantie
3 Jahre beschränkte Garantie Liberty Pumps, Inc. garantiert, dass seine Pumpen drei Jahre ab Kaufdatum frei von Werksfehlern in Material und Herstellung sind. Das Kaufdatum wird durch einen datierten Kaufbeleg festgelegt, auf dem das Modell und die Seriennummer der Pumpe vermerkt sind. Der datierte Kaufbeleg muss mit der Pumpe zurückgesendet werden, falls das Rücksendedatum mehr als 3 Jahre nach der "CODE"-Nummer (Herstellungsdatum) auf dem Typenschild der...
