WhisperPower Ion Energie Storage WP-ION Long life 12V 90Ah

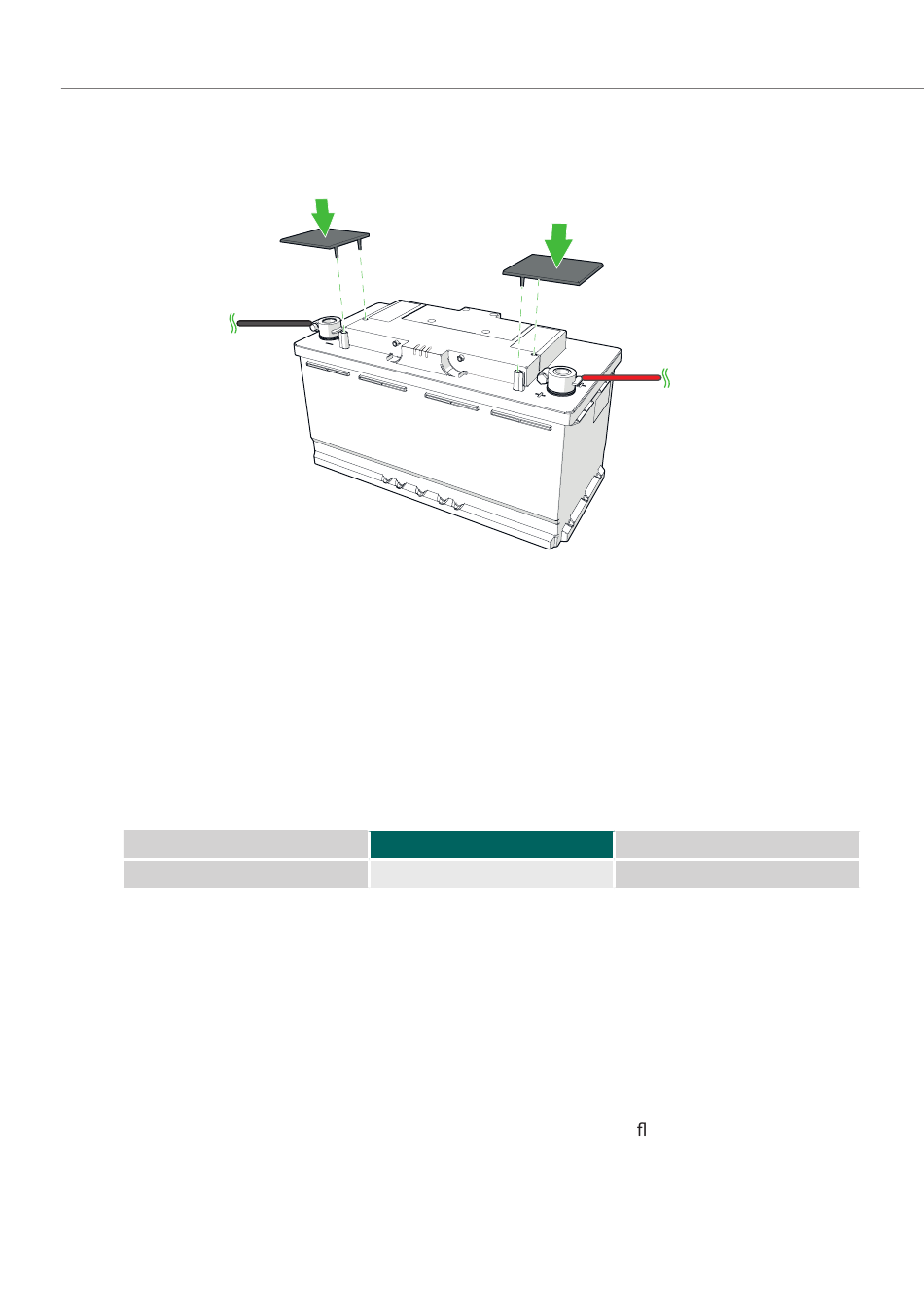

Abbildung 14. Setzen Sie die Kappen auf die Terminals. Kappen werden von WhisperPower nicht angeboten.
4.5. Anschluss an die CAN Schnittstelle (RJ45)
4.5.1. Anschluss der Datenkabel
Die verdrahtete Kommunikationsschnittstelle muss in einer Busnetzwerktopologie
verwendet werden (Tabelle 21). Verwenden Sie keine Ring- oder Sterntopologie. Die
Spezifikation der drahtgebundenen Kommunikationsschnittstelle begrenzt die
Buslänge/Busgeschwindigkeit.
Bus Länge (L)
250 m
Tabelle 20. Kabellängen der verkabelten Netzwerkschnittstelle
CAN Kabel
Verwenden Sie ein Standard-UTP-Kabel, um die Li-Ion-Batterie
an Ihre Anwendung anzuschließen.
Abschlusswiderstände
Ein Hochgeschwindigkeitsbus erfordert eine Begrenzung
an den beiden Enden des Busses.
Verwenden Sie Abschlusswiderstände an den Endknoten, um Re ektionen auf der
Leitung zu vermeiden. Der Wert dieses Widerstandes sollte +/- 120 Ohm betragen.
Max. Stub-Länge (S)
11 m
Kumulierte Stub-Länge
55m
