WhisperPower Ion Energie Storage WP-ION Long life 12V 90Ah
2.7. Anschlüsse, Anzeigen und Batteriesteuerung
X1
X2
J1
J2
J3
J4
J5
ON
1
2
3 4
5 6 7
8
9
S1
S2

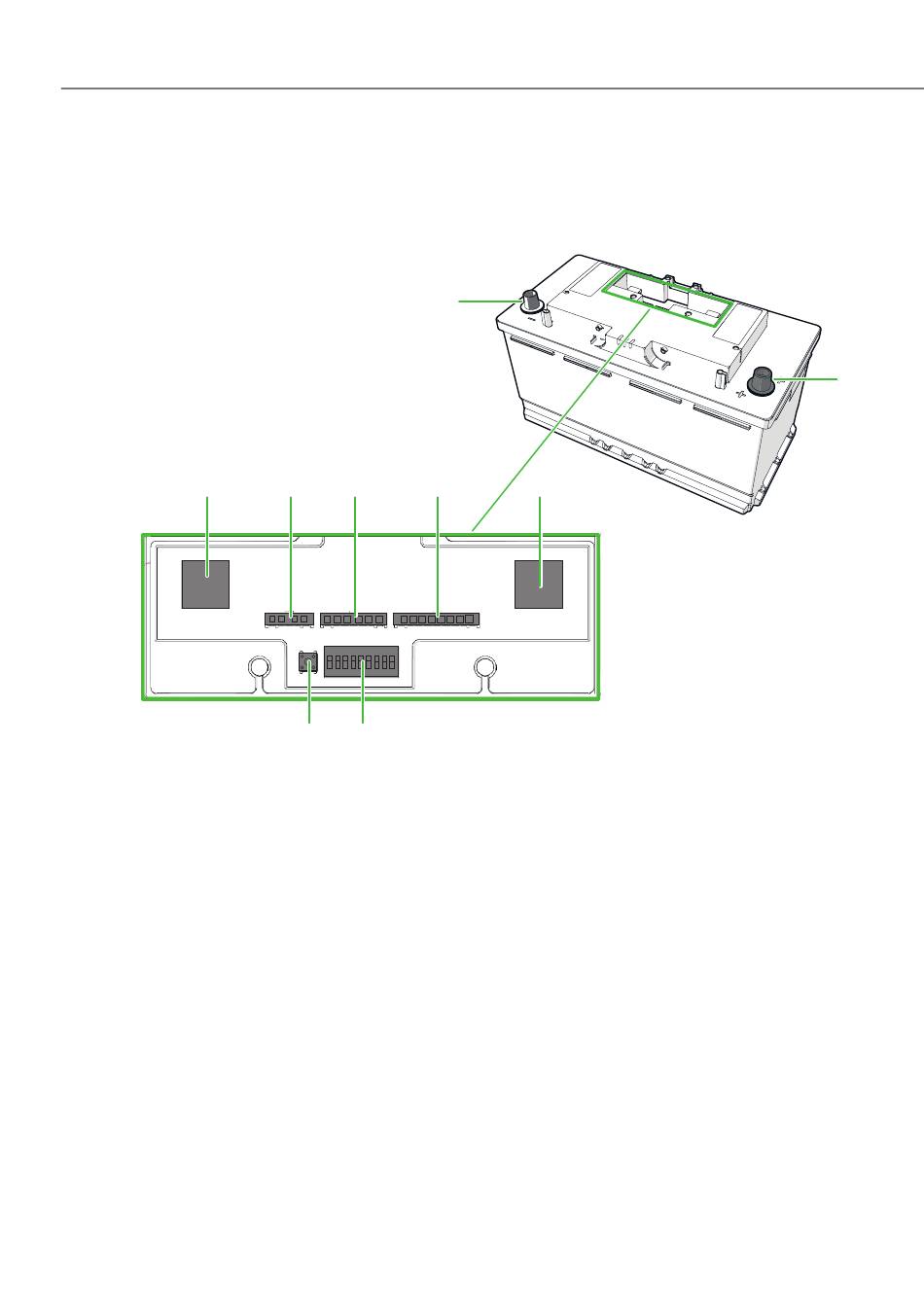

Abbildung 4. Anschlüsse, Anzeigen und Batteriesteuerung
J1: RJ45 (CAN1)
J2: Eingänge 4 Pins
J3: Monitor 6 Pins
J4: Ausgänge 8 Pins
J5: RJ45 (CAN2)
S1: Druckknopf
S2: Einstellungsschalter
X1: Batterieterminal 1x 95mm2 Drahtverbindung oder Automobilterminal
X2: Batterieterminal 1x 95mm
Drahtverbindung oder Automobilterminal
