ASPIRATORE SUPER TOBI CARRELLATO
ASPIRATOR SUPER TOBI CARRELLATO
ASPIRATEUR SUPER TOBI CARRELLATO
ABSAUGER SUPER TOBI CARRELLATO
ASPIRADOR SUPER TOBI CARRELLATO
M28218 –M-Rev.2.10.07
GIMA S.p.A. – Via Monza, 102 – 20060 Gessate (MI) – Italia
ITALIA: Tel. 02 953854.1 – Fax. 02 95381167
e-mail:
INTERNATIONAL: Tel. +39 02 953854209/221/225 – Fax. +39 02 95380056
e-mail:
MANUALE D'USO
USER MANUAL
MODE D'EMPLOI
HANDBUCH
MANUAL DE ISTRUCCIONES
gima@gimaitaly.com
–
www.gimaitaly.com
export@gimaitaly.com
–
www.gimaitaly.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gima SUPER TOBI CARRELLATO

Inhaltszusammenfassung für Gima SUPER TOBI CARRELLATO

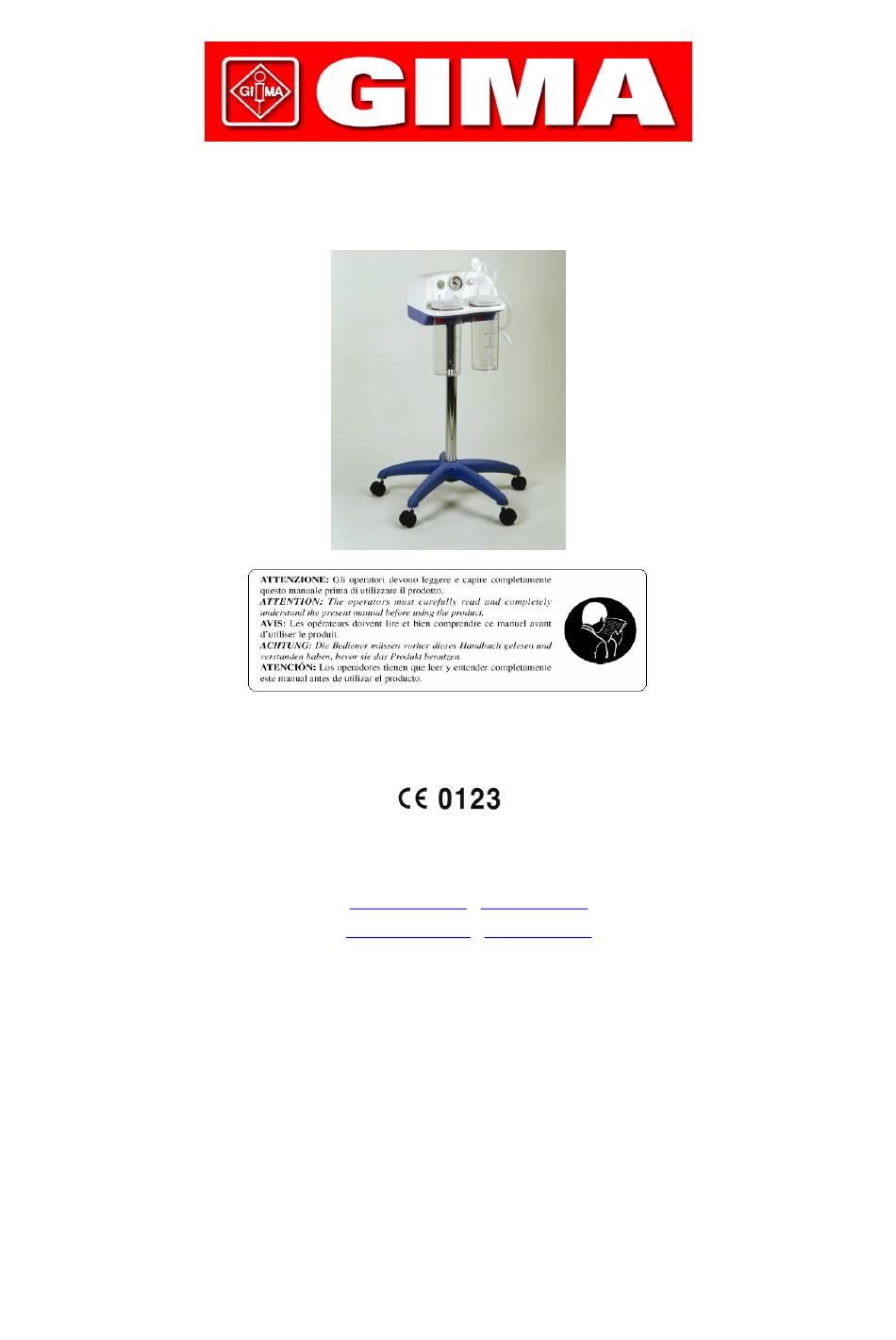

  • Seite 1 MANUALE D’USO USER MANUAL MODE D’EMPLOI HANDBUCH MANUAL DE ISTRUCCIONES M28218 –M-Rev.2.10.07 GIMA S.p.A. – Via Monza, 102 – 20060 Gessate (MI) – Italia ITALIA: Tel. 02 953854.1 – Fax. 02 95381167 e-mail: gima@gimaitaly.com – www.gimaitaly.com INTERNATIONAL: Tel. +39 02 953854209/221/225 – Fax. +39 02 95380056 e-mail: export@gimaitaly.com...

  • Seite 2: Avvertenze Generali

    SUPER TOBI CARRELLATO è un aspiratore chirurgico ad alimentazione elettrica 230V ~, da utilizzarsi per l'aspirazione di liquidi corporei (come ad esempio muco, catarro e / o sangue). Apparecchio progettato per offrire facilità di trasporto ed impiego non continuo: in particolare l’apparecchio deve essere fatto riposare 60 minuti ogni 120 minuti di funzionamento.

  • Seite 3: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE TIPOLOGIA (Direttiva 93/42/EEC) Dispositivo Medico Classe IIa MODELLO SUPER TOBI CARRELLATO UNI EN ISO 10079-1 ALTO VUOTO / ALTO FLUSSO ALIMENTAZIONE 230V~ / 50Hz 110V~ / 60Hz (no CE 0123) POTENZA ASSORBITA 110VA 165VA FUSIBILE F 1 x 1.6A 250V...
  • Seite 4 Guida e dichiarazione del costruttore – Emissione Elettromagnetiche (come richiesto dalla normativa EN 60601-1-2:2001) L’aspiratore chirurgico SUPER TOBI CARRELLATO è utilizzabile nell’ambiente elettromagnetico di seguito specificato. Il Cliente e/o l’utente dell’aspiratore chirurgico SUPER TOBI CARRELLATO devono assicurarsi che l’apparecchio sia utilizzato in tale ambiente Test di Emissioni Conformità...

  • Seite 5: Accessori In Dotazione

    PEDALE HERGA mod.6224-LABE-ZAZZ-000 (montato sul modello SUPER TOBI CARRELLATO REF RE 310250/07) Il filtro è realizzato in materiale idrofobico e blocca il passaggio dei liquidi che entrano in contatto con esso. Procedere sempre alla sua sostituzione qualora si sospetti possa essere contaminato e/o si bagni o scolorisca.

  • Seite 6: Controllo Periodico Di Manutenzione

    CONTROLLO PERIODICO DI MANUTENZIONE L'apparecchio SUPER TOBI CARRELLATO non ha alcuna parte che necessiti di manutenzione e/o lubrificazione. Occorre tuttavia effettuare alcuni semplici controlli per la verifica della funzionalità e della sicurezza dell'apparecchio prima di ogni utilizzo. Estrarre l'apparecchio dalla scatola e controllare sempre l'integrità delle parti plastiche e del cavo di alimentazione che potrebbero essere stati danneggiati durante l'utilizzo precedente.

  • Seite 7: Istruzioni Per L'uso

    ISTRUZIONI PER L’USO • Prima di procedere con le operazioni di collegamenti dei tubi in silicone, bisogna posizionare la carcassa del dispositivo medico nell’asta che viene data in dotazione. Una volta posizionata la carcassa su tale asta è possibile bloccare l’insieme, con l’ausilio di una vite e rondella date in dotazione, con il basamento a 5 razze. E’...

  • Seite 8: General Warning

    SUPER TOBI CARRELLATO it’s a surgical aspirator working 230V ~ / 50 Hz network electricity, to be used for the aspiration of the body liquids (mucus, catarrh or blood). The device is equipped with 5 wheels, two with brakes. Easily portable equipment designed for not continuous use 120 min.

  • Seite 9: Technical Characteristics

    TECHNICAL CHARACTERISTICS TYPOLOGY (MDD 93/42/EEC) Dispositivo Medico Classe IIa MODEL SUPER TOBI CARRELLATO UNI EN ISO 10079-1 HIGH VACUUM / HIGH FLOW POWER FEEDING 230V~ / 50Hz 110V~ / 60Hz (no CE 0123) POWER CONSUMPTION 110VA 165VA FUSE F 1 x 1.6A 250V...
  • Seite 10 (as request by regulation EN 60601-1-2:2001) The surgical aspirator SUPER TOBI CARRELLATO is intended for use in the electromagnetic environment specified below. The customers or the user of the surgical aspirator SUPER TOBI CARRELLATO should assure that it’s used in such an environment.

  • Seite 11: Accessories Supplied

    ASPIRATION PROBE CH20 ANTIBACTERIAL FILTER PALM SWITCH HERGA mod.6224-LABE-ZAZZ-000 (mounted on SUPER TOBI CARRELLATO REF RE 310250/07) The filter is produced with (PTFE) hydrophobic material witch prevents fluids entering the pneumatic circuit. When the filter is wet, it’s not possible to use the unit therefore the filter should be changed immediately.

  • Seite 12: Maintenance

    MAINTENANCE The SUPER TOBI CARRELLATO suction equipment does not need maintenance or lubrication. It is necessary to check functioning and instrument before every use. Unpack the instrument and always check integrity of plastic parts and feeding cable, they might have been damaged during previous use.
  • Seite 13 INSTRUCTIONS • Before proceeding with the operations of connections on the tubes, put the covering of the medical device in the auction in equipment. Once put the covering on such suction is possible to block, with the aid of appropriate screw and washer with the support.

  • Seite 14: Consignes De Sécurité Fondamentales

    SUPER TOBI CARRELLATO est un aspirateur chirurgical avec alimentation électrique 230V ~, da utiliser pour l’aspiration de liquides corporels comme par exemple mucus, catarrhe et sang. Il y a 5 roues par le quelles 2 avec le dispositif qui poussent serré les freins. Un appareil projeté pour offrir une facilité...

  • Seite 15: Specifications Techniques

    SPECIFICATIONS TECHNIQUES TIPOLOGIE (MDD 93/42/EEC) Dispositif Mèdical Classe IIa MODÈLE SUPER TOBI CARRELLATO UNI EN ISO 10079-1 HAUT VIDE / HAUT FLUSS ALIMENTATION 230V~ / 50Hz 110V~ / 60Hz (no CE 0123) PUISSANCE ABSORBÈE 110VA 165VA FUSIBLE F 1 x 1.6A 250V...
  • Seite 16 (comme requis par la normative EN 60601-1-2:2001) L’aspirateur SUPER TOBI CARRELLATO est utilisable en milieu électromagnétique spécifié ci-aprés. Le Client et / ou l’utilisateur de l’aspirateur SUPER TOBI CARRELLATO doivent s’assurer que l’appareil est utilise dans un tel environnement. Test d’Emissions Conformité...

  • Seite 17: Nettoyage Des Accessoires

    COMMUTATEUR mod. HERGA 6224-LABE-ZAZZ-000 (accessoire disponible par SUPER TOBI CARRELLATO REF RE 310250/07) Le filtre est réalisé en matériel hydrophobique et bloque le passage des liquides qui entrent dans contacte avec lui. Procéder toujours à sa substitution on soupçons puisse être contaminé et/ou il s'avère sale.
  • Seite 18 MAINTENANCE L'appareil SUPER TOBI CARRELLATO n'a aucune partie qui exige d'être entretenue ou lubrifiée. Il faut toutefois effectuer, avant chaque utilisation, quelques contrôles simples pour la vérification du fonctionnement et de la sécurité de l'appareil. Sortir l'appareil de sa boîte et contrôler toujours l'intégrité des parties plastiques et du cordon d'alimentation qui peuvent avoir été...
  • Seite 19 MODE D’EMPLOI • Avant de procéder aux opérations du raccordement des tubes, mettre la bâche du dispositif medical dans l’enchère dans l’équipement. Mettre une fois la bâche sur une telle enchère est possible pour bloquer, à l’aide de la vis opproprièe et à la rondelle avec la appui. Il est possible de bloquer une telle vis donne sous la appui. •...

  • Seite 20: Wichtige Sicherheitshinweise

    SUPER TOBI CARRELLATO ist ein Absauggerât, welches mit einer Netzspannung von 230V ~ / 50 Hz arbeitet. Es ist fûr die von Kôrperflûssigkeiten (Schleim oder Katarrh und Blut). Das Gerât ist ausgestattet mit 5 Räden, zwei mit Bremsen. Im einzelnem muss das Gerât alle 60 Betriebsminuten fûr 120 Minuten ausgestellt bleiben.

  • Seite 21: Technische Daten

    TECHNISCHE DATEN Gerätetyp (MDD 93/42/EEC) Medizinprodukt Klasse IIa Modell SUPER TOBI CARRELLATO UNI EN ISO 10079-1 HOHES VAKUUM / HOHES FLOW Spannungsversorgung 230V~/ 50Hz 110V~/ 60Hz (no CE 0123) Leistungsaufnahme 110VA 165VA Sicherung F 1 x 1.6A 250V F 1 x 4A 250V Max.
  • Seite 22 (wie von der Norm EN 60601-1-2:2001 verlangt) Das Absauger SUPER TOBI CARRELLATO kann in einer elektromagnetischen Umgebung verwendet werden, die im Folgenden angegeben ist. Die Kunde und / oder Benutzer des Absauger SUPER TOBI CARRELLATO muss sich vergewissern, dass das Gerät unter diesen Bedingungen benutz wird.

  • Seite 23: Serienmässiges Zubehör

    PALME SCHALTER HERGA modell 6224-LABE-ZAZZ-000 (an angebrach SUPER TOBI CARRELLATO REF RE 310250/07) Der Filter ist mit (PTFE) hydrophobem, wasserabweisendem Material hergestellt, daß ein Eindringen von Flüssigkeiten in den pneumatischen Kreislauf verhindern soll. Wenn der Filter naß ist, ist eine Benutzung der Absaugeinheit nicht möglich.

  • Seite 24: Laufende Wartung

    LAUFENDE WARTUNG Das Gerät SUPER TOBI CARRELLATO hat keine wartungs- und/oder schmierbedürftigen Teile. Für die Kontrolle der Funktionstüchtigkeit und der Sicherheit des Geräts sind vor seiner Benutzung aber einige einfache Kontrollen auszuführen. Das Gerät auspacken und immer prüfen, dass die Kunststoffteile und das Speisekabel unversehrt sind, weil sie beim vorherigen Gebrauch beschädigt worden sein könnten.
  • Seite 25 GEBRAUCHSANLEITUNG • Bevor Sie mit den Betrieben des Anschluβes der Schläuche fortfahren, die Bedeckung der medizinischen Vorrichtung in versteigerte in der Ausrüstung einsetzen. Die Bedeckung auf so einmal setzen versteigern ist möglich, um, mit dem Hilfsmittel der passenden Schraube und Unterlegscheibe mit der Unterstützung zu blockieren.

  • Seite 26: Normas De Seguridad Fundamentales

    SUPER TOBI CARRELLATO es un aspirador quirúrgico que trabaja a 230V ~ / 50 Hz y se utiliza para la aspiración de cuerpos liquidos como flemas ó mocos catarrales o sangre. El aspirador viene equipado con 5 ruedas, 2 con frenos. Aparato proyectado para ofrecer facilidad de transporte, en particular, se debe dejar que el aparato descanse 60 minotos por cada 120 minotos de funcionamineto.

  • Seite 27: Características Técnicas

    La eliminación de los accesorios del aparato se debe llevar a cabo de conformidad con las específicas legislaciones vigentes en cada país. CARACTERÍSTICAS TÉCNICAS Tipología (Directiva 93/42/EEC) Class Iia aparatage medico Modelo SUPER TOBI CARRELLATO UNI EN ISO 10079-1 ALTA ASPIRACION / FLUJO ALTO Alimentacíon 230V~/ 50Hz 110V~/ 60Hz...
  • Seite 28 Guía y declaración del fabricante – Immunidad electromagnética (como ha sido requerido por la normativa EN 60601-1-2:2001) El aspirador SUPER TOBI CARRELLATO se puede utilizar en el ambiente electromagnético que se especifica a continuación. El cliente y/o el usuario del aspirador SUPER TOBI CARRELLATO deben asegurarse que el aparato se utilice en dicho tipo de ambiente.

  • Seite 29: Limpieza Accesorios

    INTERRUPTOR MODELO HERGA 6224-LABE-ZAZZ- (accesorios dispobible para SUPER TOBI CARRELLATO REF RE 310250/07) El filtro se observa en material del idrofobico y bloquea el paso de los líquidos que entran en contacto con él. Proceder siempre a su substitución en caso de que los suspiciones se puedan contaminar y/o los baños.
  • Seite 30 2° caso: Si ambos de los sistemas de seguridad no funcionan, puede ser que el liquido esta entrando dentro del mecanismo de la maquina y tendria que ser devuelta al servicio tecnico de la fabrica GIMA S.p.A. ANTES DE EFECTUAR CUALQUIER OPERACIÓN DE CONTROL EN CASO DE ANOMALÍAS O PROBLEMAS DE FUNCIONAMIENTO, CONTACTAR EL SERVICIO TÉCNICO GIMA S.p.A.

  • Seite 31: Instrucciones De Uso

    INSTRUCCIONES DE USO • Antes de proceder con las operaciones de la conexión de los tubos, poner la cubierta del dispositivo médico en la subasta en el equipo. Poner una vez la cubierta en tal subasta es posible bloquear, con la ayuda del tornillo apropiado y la avandela con la ayuda.
  • Seite 32 Connessione Vaso / Suction pump Inlet Jar Air Tube Montaggio Filtro / Filter Assembling Mod: TOBI CLINIC / SUPER TOBI CARRELLATO (Cod. 28239) TOBI HOSPITAL / TOBI HOSPI PLUS (Cod. 28237) DIREZIONE FLUSSO / FLOW DIRECTION Connessione apparecchio Connessione Vaso...
