PC-Software

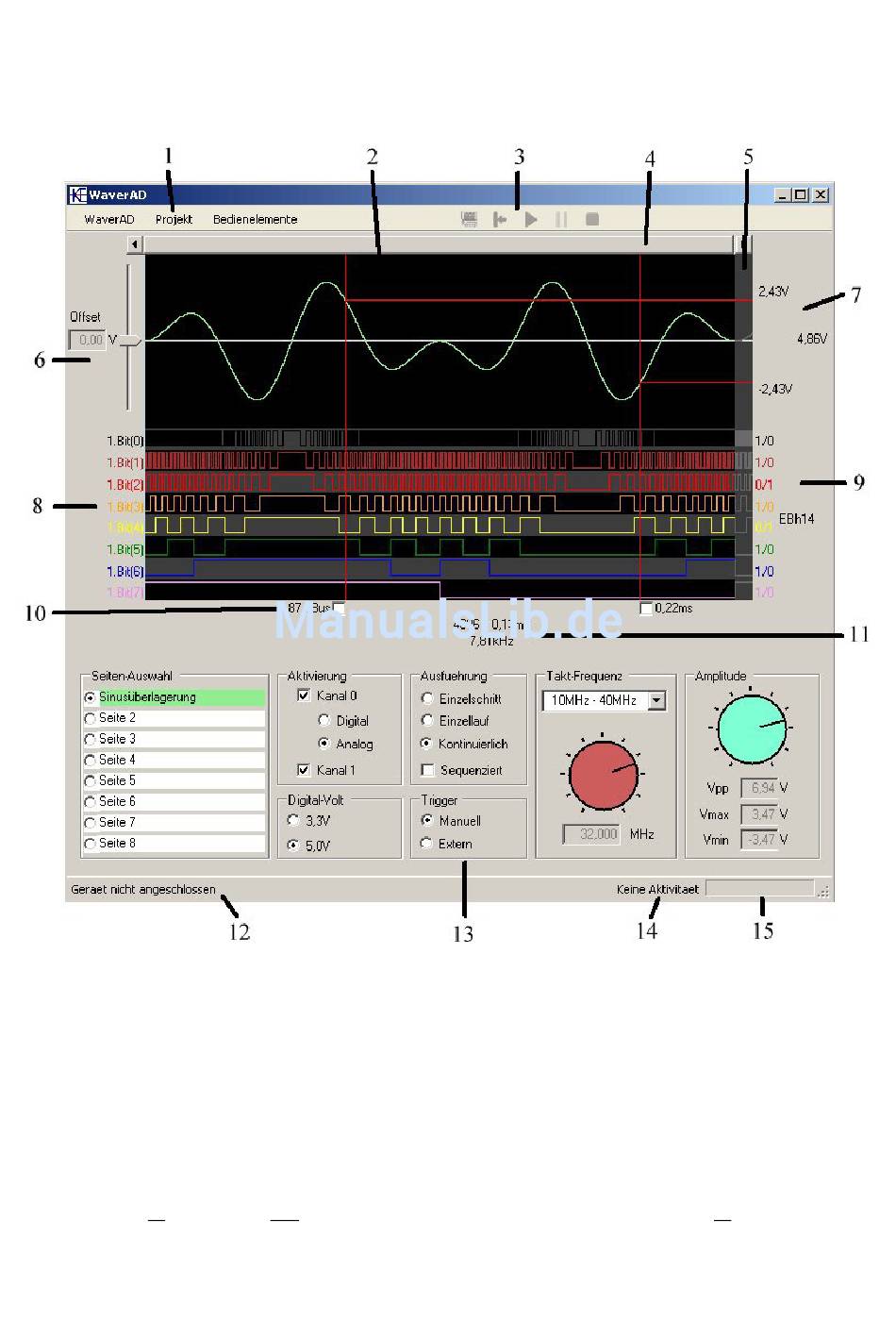

Benennung der Funktionseinheiten auf der Bedienoberfläche
1: Programmmenü
2: Signalanzeige
3: Aktionskonsole
4: Horizontal-Verschiebung
5: Folgesignal
Die im obigen Bild gezeigten Signale haben die folgenden zugrundeliegenden mathematischen Funkionen:
Oben (analog)
t
5V⋅sin(2⋅π⋅ (
))⋅sin(2⋅π⋅(
T
(durch Einstellung reduziert auf +/- 3,47V Amplitude)
PC-Software
6: Offset-Einstellung
7: Spannungsmessung
8: Signalbenennung
9: Bit-Wert Anzeige
10: Mess-Cursor
4⋅t
))
T
11: Zeitmessung
12: Hardware-Status Anzeige
13: Einstellungskonsole
14: Aktivitätsanzeige
15: Fortschrittsanzeige
Unten (8-bit digital)
h80+ h80⋅sin (2⋅π⋅(
9
t
))
T
