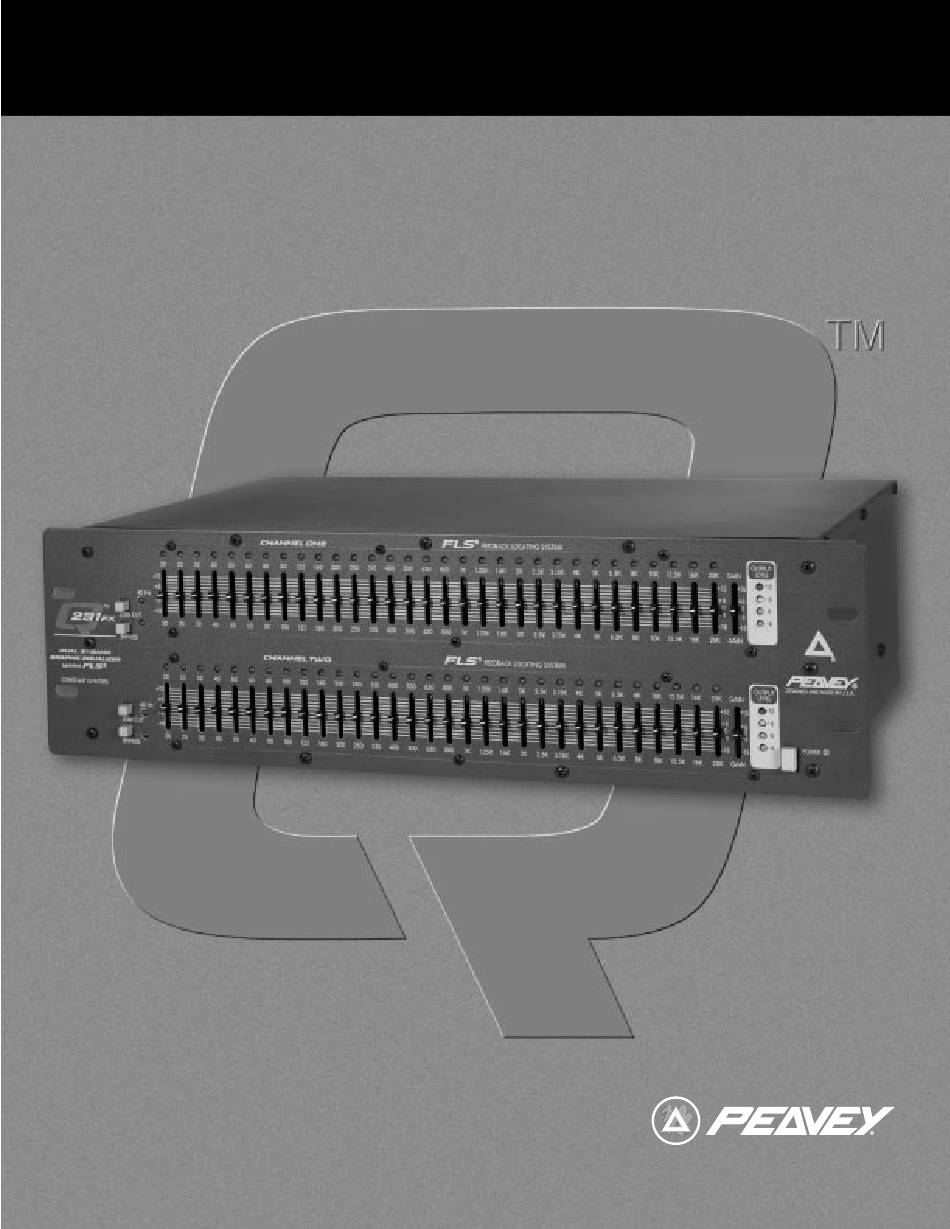

- Seite 1 Q 2 3 1 ™ ® D u a l 3 1- B a n d G r a p h i c E q u a l i z e r w i t h F L S C o n s t a n t Q F i l t e r s ’...
- Seite 2 Intended to alert the user to the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
- Seite 3 E N G L I S H Congratulations on purchasing the Q ™ 231FX! Peavey engineers have taken graphic equalizers to the next ™ level with its introduction. The Q 231FX is designed to provide refined control over any sound reinforce- ment or studio application.
- Seite 4 This equalizer is designed to provide room equalization, feedback control, and system tone control. No amount of equalization will correct an acoustically bad room/mic/speaker arrangement or completely correct the response curve of a poor loudspeaker. Always begin with all sliders in the “0” position and avoid excessively cutting large segments of the audio passband, as this will limit the system's dynamic range.
-
Seite 5: Back Panel Features
LED LEVEL METER (8) This multicolored LED ladder indicates output level. There is one on each channel. POWER SWITCH (9) Used to turn AC mains power on or off. Back Panel: BACK PANEL FEATURES: LINE CORD-120V PRODUCTS ONLY (10) We have incorporated a 2-wire line (mains) cable for power on the Q231 FX. Power requirements: Domestic: 120 V AC / 60 Hz / 20 W. - Seite 6 Q231 FX SPECIFICATIONS All specifications are typical unless otherwise noted. Output Headroom: 21 dB 0 dBV = 1 volt All specifications are referenced to nominal output level (0 dBV) Output Noise: unless otherwise stated. All measurements are wide band 20 Hz EQ in bypass: -101 dBV to 20 kHz unless otherwise stated.
- Seite 8 ¡Felicidades por tu compra del Q231FX! Los ingenieros de Peavey han llevado los ecualizadores gráficos al siguiente nivel y esperan que estés ansioso por poner Ya esta unidad en TU sistema. El Q231FX es deseñado para ofrecerle un control más preciso sobre cualquier aplicación en sonorización en vivo y...
- Seite 9 LOW CUT (Corte inferior) (1) Cuando se encuentra oprimido proporciona un filtro de paso en los 40 Hz. La atenuación progresiva de las frecuencias bajas es de 12 dB por octava. Hay uno por cada canal. LOW CUT LED (LED de corte inferior) (2) Al estar oprimido el conmutador de corte inferior, este diodo emisor de luz se encenderá...
- Seite 10 POWER SWITCH (Interruptor de corriente) (9) Se utiliza para encender o apagar la fuente principal de corriente alterna. Tablero Trasero: IEC INLET (AC) [RECEPTÁCULO DE ENTRADA IEC (CA)] (10) Con el interruptor de alimentación en la posición de apagado (“I”), enchufe el cable de alimentación en este conector antes de enchufarlo en la fuente de alimentación de CA.
- Seite 11 Nous vous félicitons pour l'achat de ce Q231FX! En lançant ce produit, les ingénieurs Peavey ont fait énormément progresser le monde des équaliseurs graphiques. Le Q231FX a été conçu pour vous donner un contrôle optimum dans toutes les applications de sonorisation ou en studio.
- Seite 12 FILTRE LOW CUT (1) Filtre passe-haut dont la fréquence de coupure est fixée à 40Hz. Sa pente est de 12 dB par octave. Chaque canal possède son filtre coupe-bas. LED LOW CUT (2) Lorsque l’interrupteur de coupure des basses fréquences est engagé (in), cette LED s’allume pour indiquer l’activation.
- Seite 13 Panneau Arrière: IEC INLET (AC) [CONNEXION IEC (ALIMENTATION)] (10) L’interrupteur n˚24 étant en position O, connectez ici un cordon d’alimentation avant de le connecter à la source de courant. Assurez-vous toujours que la tension d’alimentation correspond à la valeur indiquée sur l’appareil et que et que la connexion à la masse est correctement établie.
- Seite 14 Nehmen Sie nur geringe Veränderungen der Regler vor, da große Reglerbewegungen die Vorführung beeinträchtigen und das Gegenteil bewirken können. Wenden Sie sich bei Fragen zu diesem Gerät an Ihren Fachhändler oder an eine Peavey-Kundendienststelle (Telefonnr. in den USA: 601-483-5365). Wir danken Ihnen für den Kauf eines Peavey-Gerätes.
-
Seite 15: Equalizer Section (Equalizer-Bereich)
LOW CUT (Tieftonverkürzung) (1) Bietet eine Hochpaß-Filterung bei 40 Hz, wenn der Schalter in der “In-Position” steht. Der Niederfrequenz- Pegelabfall liegt bei 12 dB pro Oktave. Es ist ein für jeder Kanal. LOW CUT LED (LED für die tieftonverkürzung) (2) Diese LED leuchtet auf, wenn der Schalter für die Tieftonverkürzung in der “In-Position”... -
Seite 16: Iec Inlet (Ac) [Netzanschlußbuchse (Ac)]
Rückplatte: IEC INLET (AC) [NETZANSCHLUßBUCHSE (AC)] (10) Stecken Sie das Netzkabel bei ausgeschaltetem Netzschalter (#24) zuerst in diese Buchse und dann erst in die örtliche Netzsteckdose. Sorgen Sie immer dafür, daß die Gerätespannung immer mit der Netzspannung des örtlichen EVUs übereinstimmt und die jewiligen Schutzmaßnahmen eigehalten werden (entsprechende Spannungsangabe (n) finden Sie in unmittelbarer Nähe der Anschlußbuchse). - Seite 17 For further information on other Peavey products, ask your Authorized Peavey Dealer for the appropriate Peavey catalog/publication. ® Bass Guitars Guitars Bass Amplification Guitar Amplification Sound Reinforcement Enclosures Microphones Keyboards Lighting Mixers, Powered/Non-Powered Accessories/Cables Effects Processors ™ Axcess Wear ™...
-
Seite 18: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING: When using electric products, basic cautions should always be followed, including the following: Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. For example, near or in a bathtub, swimming pool, sink, wet basement, etc. - Seite 19 STRIP IN FROM QUARK...
- Seite 20 Peavey Electronics Corporation • 711 A Street • Meridian, MS 39301 (601) 483-5365 • Fax (601) 486-1278 • www.peavey.com ©1998 Printed in U.S.A. 11/98 80304517...
