De Agostini Modelspace C57 Bedienungsanleitung Seite 4

2

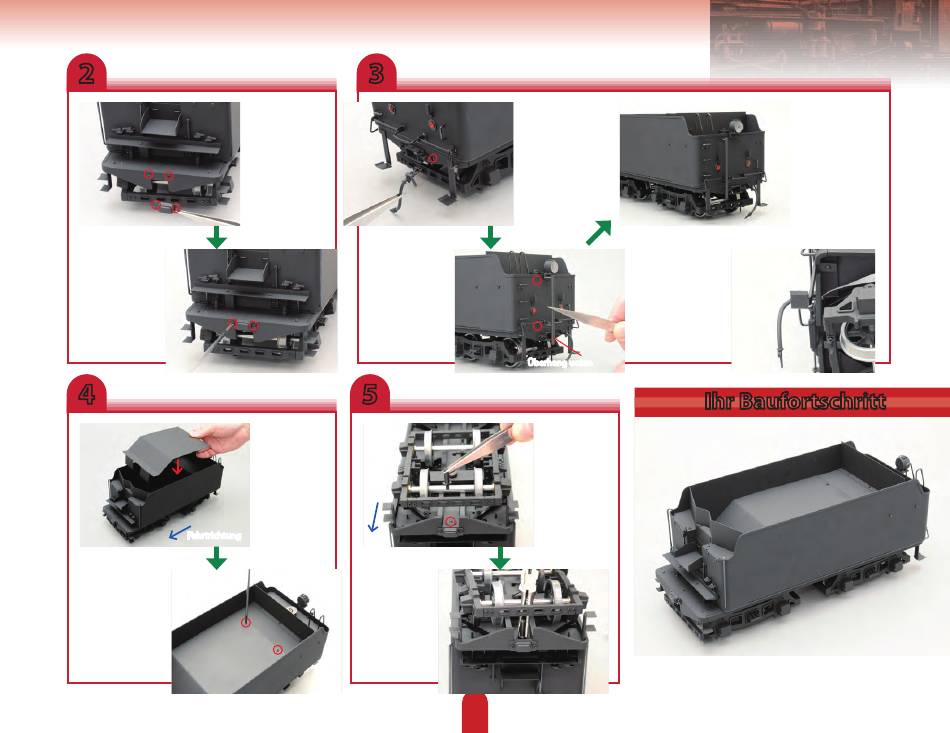

Richten Sie nun
den Puffer an
den markierten
Löchern an der
Vorderseite des
Tenders aus
(Kreise). Hier
spielt es keine
Rolle, welche
Seite nach oben
zeigt.
Befestigen Sie den
Puffer mit zwei
weiteren 2 x 4 mm
Schrauben am
Tender.
4
Legen Sie
die Tender-
Oberplatte wie
hier zu sehen
oben auf den
Tender.
Fahrtrichtung
Befestigen Sie die
Tender-Oberplatte
mit zwei 2 x 4 mm
Schrauben in den
eingekreisten
Löchern am Tender.
3
Bringen Sie den
Bremsschlauch wie
abgebildet in den
markierten Löchern
hinten am Tender an
und befestigen Sie
ihn mit SKK.
Nehmen Sie nun
das Überlaufrohr
aus Bauphase 81
und befestigen
Sie es mit SKK
in den beiden
markierten
Löchern (Kreise).
Überhang unten
5
Drehen Sie den
Tender um und
setzen Sie den
Zugstangenstift
mit einer Pinzette
in das einge-
kreiste Loch ein.
Sie können das
vordere Dreh-
gestell entfer-
vorn
nen, um dies zu
erleichtern.
Ziehen Sie den
Stift mit einer
Zange fest.
191
Ihre Baugruppe Your assembly
should look like sollte so
this. aussehen.
Wenn jedes
Instant adhesive
Bauteil an seinem
Platz sitzt,
verstärken Sie den
Bremsschlauch
an seiner
Rückseite mit
Sekundenkleber.
Ihr Baufortschritt
Complete
