vorn Alle Bauteile umgedreht
Vorderer
Sockelteil
E
E

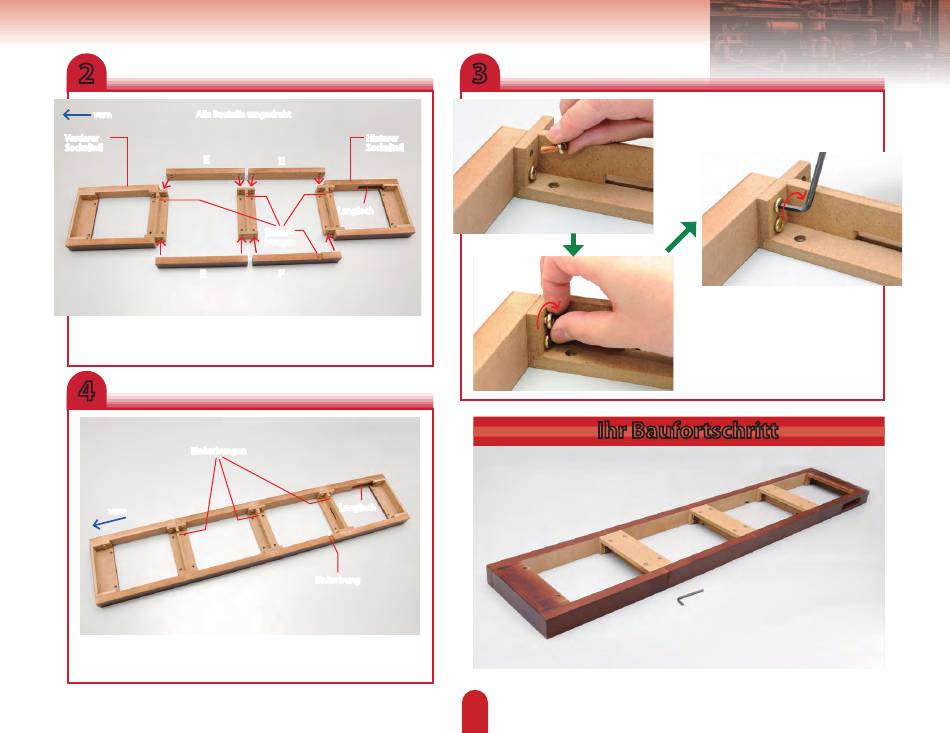

Legen Sie die Bauteile dieser Bauphase zusammen mit dem vorderen
und hinteren Sockelteil wie im Bild mit der Oberseite nach unten auf Ihrer
Arbeitsfläche aus.
4
Einkerbungen
vorn
Legen Sie die Baugruppe auf eine ebene Fläche und verbinden Sie
den mittleren Teil mit den beiden Endteilen. Ziehen Sie dann alle
16 Rundkopfschrauben vollständig fest.
Hinterer
Sockelteil
E
Langloch
Einker-
bungen
F
Langloch
Einkerbung
3
Ihr Baufortschritt
197
Richten Sie die Löcher in den seitlichen
Rahmenteilen an denen im mittleren
Verbinder aus und setzen Sie in jedes
Loch eine Rundkopfschraube ein.
Ziehen Sie die Schrauben dann mit
dem Inbusschlüssel fest – in dieser
Bauphase jedoch nur leicht, um
spätere Anpassungen zu ermöglichen.
Wiederholen Sie dies an allen
Seitenteilen (E und F).
Ziehen Sie die Rundkopfschrauben
so weit wie möglich von Hand fest.
