De Agostini Modelspace C57 Bedienungsanleitung Seite 4

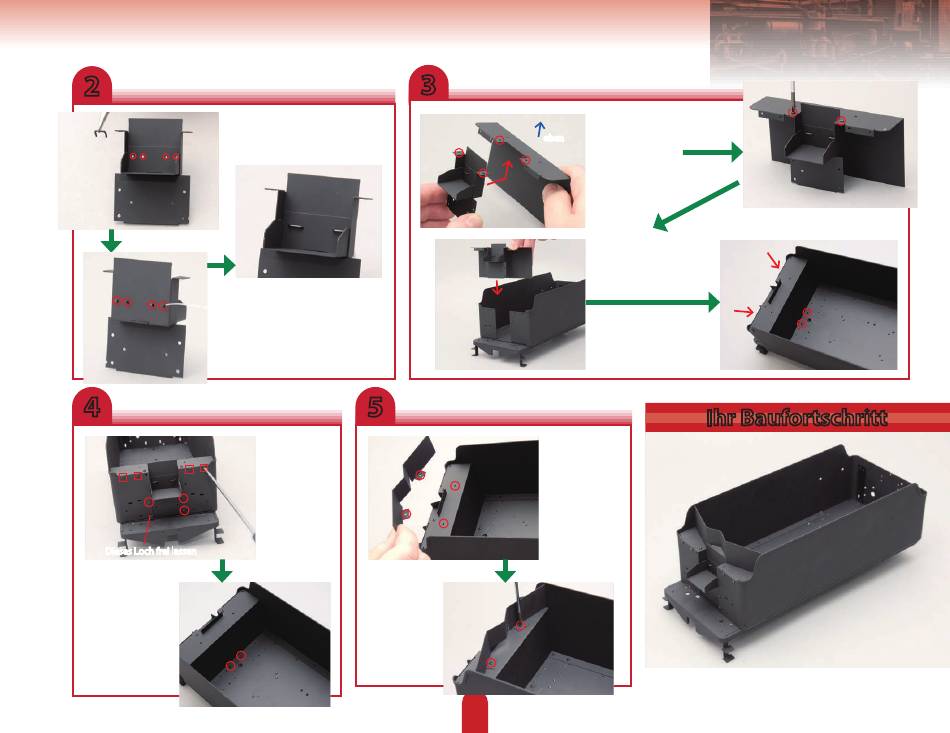

2
Die beiden Handgriffe passen
nebeneinander in die eingekreisten
Löcher.
Ihre Baugruppe sollte so
aussehen.
Setzen Sie beide Griffe ein und
tragen Sie von hinten ein wenig
Sekundenkleber auf.
4
Befestigen Sie
die Bauteile anei-
nander mit
2 x 3 mm
Schrauben in
den Kreismarkie-
rungen und
2 x 2 mm
Schrauben in
den rech teckig
Dieses Loch frei lassen
markierten
Löchern.
Sichern Sie die
Teile mit zwei
weiteren 2 x 3 mm
Schrauben in diesen
eingekreisten
Löchern.
3
oben
5
Setzen Sie nun
die vordere
Tenderwand B
oben auf Teil
A und richten
Sie dabei die
eingekreisten
Löcher aus.
Sichern Sie
die Teile mit
zwei 2 x 3 mm
Schrauben.
171
Richten Sie die
Kohlenauslass-
Baugruppe wie im
Bild an der vorderen
Tenderwand A aus.
Befestigen Sie sie mit zwei
2 x 3 mm Schrauben.
Schieben Sie die
Baugruppe nach
unten in die Lücke
vorn im Tender.
Achten Sie darauf,
dass die markierten
Seiten (Pfeile) und
Löcher (Kreise)
ausgerichtet sind.
Ihr Baufortschritt
