De Agostini Modelspace C57 Bedienungsanleitung Seite 3

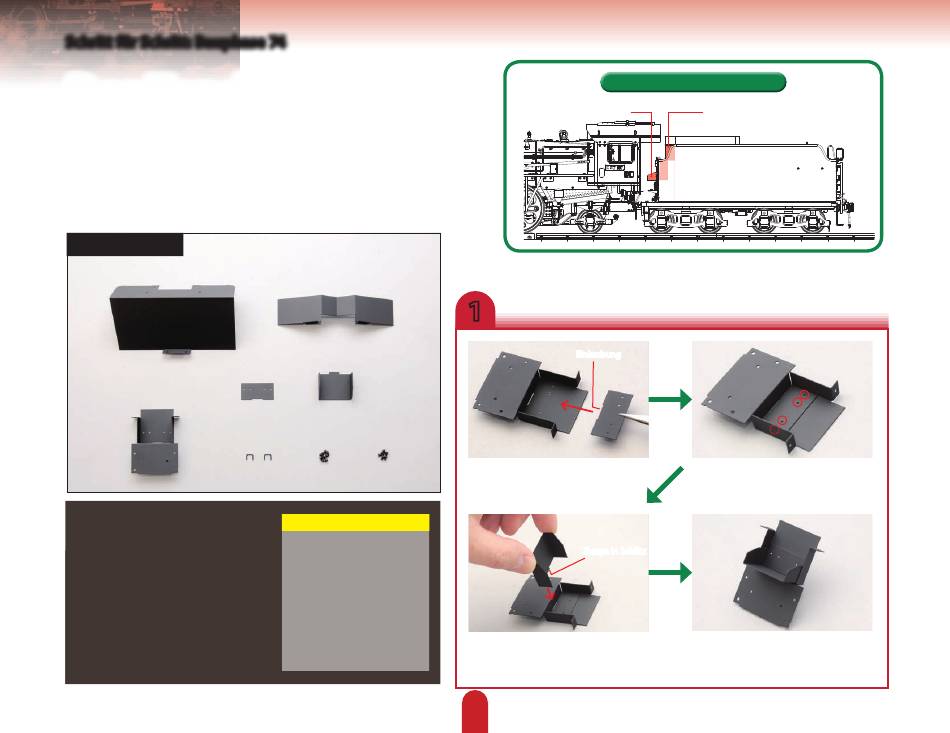

Schritt für Schritt: Bauphase
Der Tender 3
Ihre Bauteile
Vordere Tenderwand A
Vordere Tenderwand B
Kohlenauslass A
Kohlenauslassklappe
Kohlenauslass B
Handgriffe – 2x
Schrauben (2 × 2 mm) – 9x
Schrauben (2 × 3 mm) – 6x
74
Werk zeuge
Kreuzschlitzschraubendreher
Synthetischer Kautschuk-
Klebstoff (SKK)
Sekundenkleber
Wohin die Teile gehören
Kohlenauslass
1
Einkerbung
Befestigen Sie die Kohlenauslass klappe
mit SKK am Kohlenauslass A. Beachten
Sie die Position der Einkerbung.
Zunge in Schlitz
Bringen Sie nun Kohlenauslass B
ebenfalls mit SKK an.
170
Vordere Tenderwand
Achten Sie darauf, dass diese vier
Löcher ausgerichtet sind.
Ihre Baugruppe sollte so aussehen.
