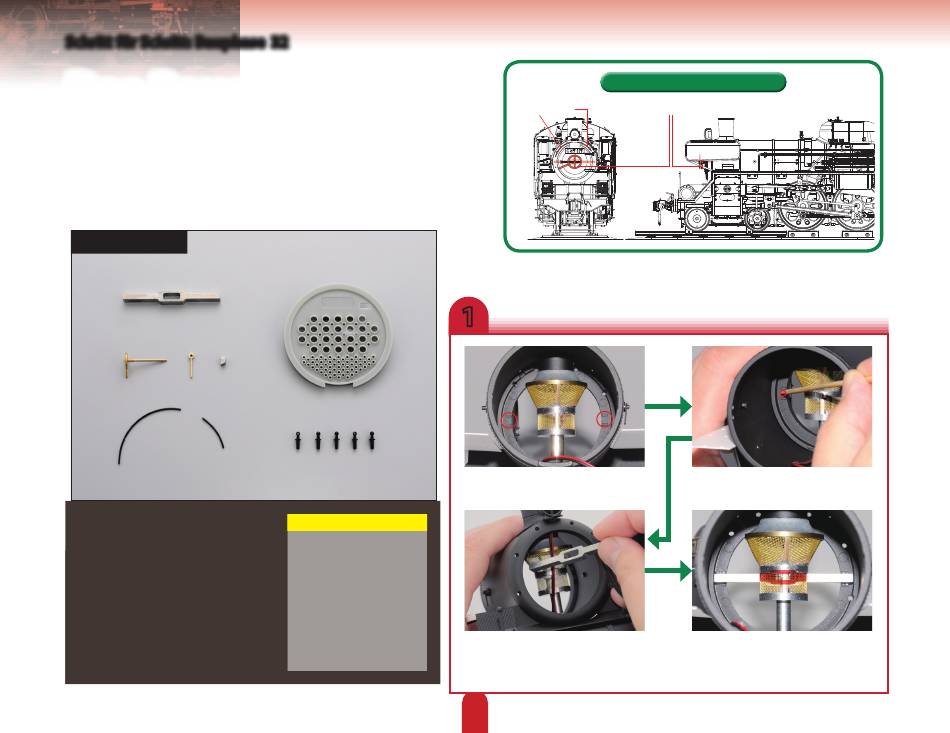

Schritt für Schritt: Bauphase
Das Rauchkammer­
türschloss
Ihre Bauteile
Verriegelungsstange
Rauchkammertürgriff
Rauchkammertürhebel
Riegel
Dampfüberhitzerkopf
Handlauf A
Handlauf B
Handlauf­Haltebügel – 5x
32
Werk zeuge
Pinzette
Epoxidkleber
Synthetischer Kautschuk­
Klebstoff
Wohin die Teile gehören
Rauchkammertürgriff
Handlauf
1
Suchen Sie die beiden Rippen an jeder
Innenseite der Rauchkammertür (Kreise).
Öffnen Sie die Rauchkammertür und
setzen Sie die Verriegelungsstange von
vorn ein.
74
Geben Sie etwas Epoxidkleber auf den
Zwischenraum zwischen den Rippen.
Kleben Sie die Stange zwischen die zwei
Rippen auf jeder Seite der Rauchkammer.
Das Loch in der Mitte sollte wie oben
dargestellt positioniert sein.
