De Agostini Modelspace C57 Bedienungsanleitung Seite 8

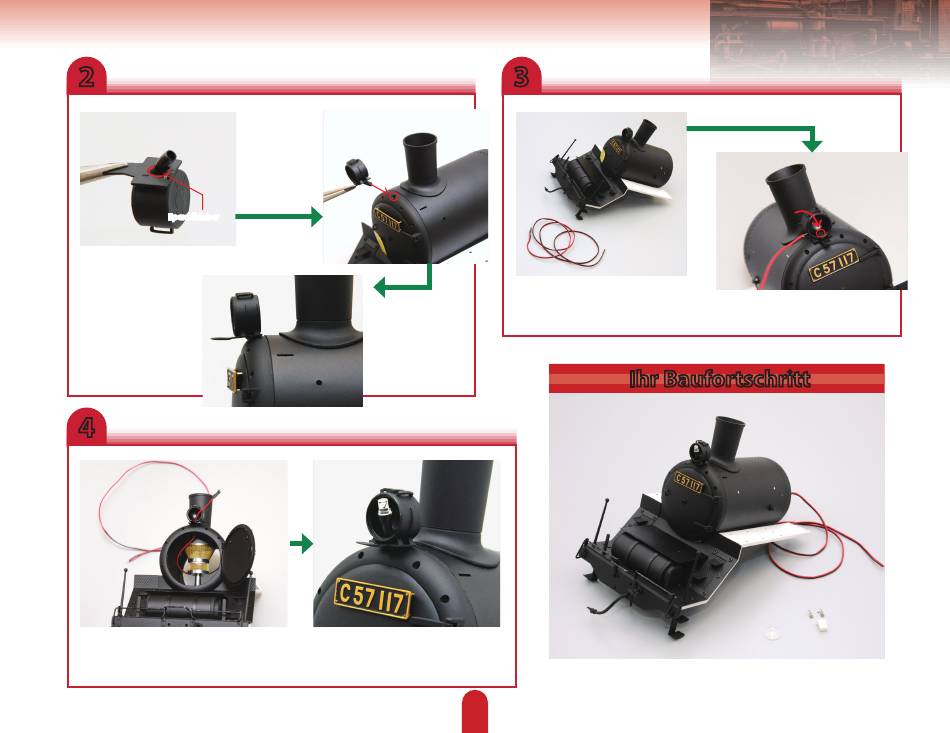

2
Setzen Sie den
Stift an der
Unterseite des
Scheinwerfers
in das Loch oben
in der Rauch­
kammertür
(Kreis) ein.
Epoxidkleber
Geben Sie eine kleine
Menge Epoxidkleber
auf die Unterseite des
Scheinwerfers (Kreis,
oben).
4
Führen Sie das LED­Kabel durch das Loch ins
Innere der Rauchkammer und dann auf die
rechte Seite des Funkenfängers zurück.
Richten Sie die Positi­
on des Scheinwerfers
wie hier dargestellt
aus. Vergewissern Sie
sich, dass er mittig
an der Rauchkammer
ausgerichtet ist.
Schieben Sie das Kabel weiter durch das
Loch, bis die LED im Scheinwerfer sitzt.
73
3
Bereiten Sie das LED­Kabel durch
Entfernen der Kabelbinder vor.
Streichen Sie das Ende ohne LED
gerade.
Ihr Baufortschritt
Richten Sie das Ende des Kabels am
Loch im Scheinwerfer aus.
