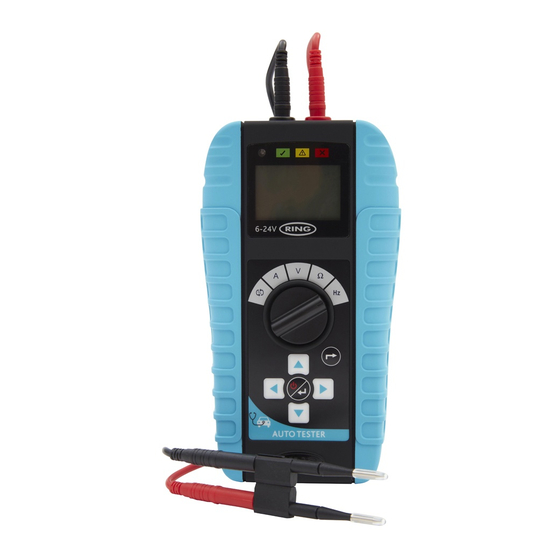

Seite 1 Multifunkční tester elektrického systému vozidel Tester auto multifuncţional Многофункциональный автомобильный тестер INSTRUCTIONS Instructions Instrucciones Instrukcje Mode d’emploi Instructies Pokyny Retain these instructions for future reference Bedienungsanleitung Instruktioner Instrucţiuni Istruzioni Ohjeet Инструкции www.ringautomotive.com 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 1 23/08/2017 17:13...
Seite 2 When this mode is selected, you can test the continuity of the cable, circuit or common ground. The beeper will sound when the continuity is good. Diode & LED Test Whilst in the Continuity test mode, the condition of diodes and LEDs can also be tested. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 2 23/08/2017 17:13...
Seite 3 7 - POWER & ENTER button 8 - BACK button 9 - Direction buttons 10 - LCD display 11 - Status indicator 12 - Negative(-) connection 13 - Positive(+) connection 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 3 23/08/2017 17:13...
Seite 28: Übersicht
Dieser Modus dient zur Prüfung des Durchgangs von Kabeln, Schaltkreisen und Masseverbindungen. Bei gutem Durchgang ertönt ein Piepton. Dioden- und LED-Test Im Modus Durchgangsprüfung kann der Zustand von Dioden und LEDs getestet werden. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 28 23/08/2017 17:13...
Seite 29: Lieferumfang
6 - Frequenzmessung 7 - EIN/AUS- u. Eingabetaste 8 - Taste „Zurück“ 9 - Pfeiltasten 10 - LCD-Display 11 - Statusanzeige 12 - Minusanschluss (-) 13 - Plusanschluss (+) 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 29 23/08/2017 17:14...
Seite 30: Vorbereitung
2. „DIRECT“ (Direkt) wählen und dann die Taste drücken. 3. Den Typ der zu prüfenden Sicherung mit den Pfeiltasten wählen und danach drücken. 4. Die Nennkapazität der Sicherung mit den Pfeiltasten wählen und die Taste drücken. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 30 23/08/2017 17:14...
Seite 31 Messspitze guten Kontakt hat. 13. Überschreitet der gemessene Strom die Nennkapazität der Sicherung wird „Over Limit“ (über Grenzwert) angezeigt. In diesem Fall sicherstellen, dass die korrekte Sicherungskapazität gewählt war. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 31 23/08/2017 17:14...
Seite 32: Stromprüfung Mit Reihenschaltung
5.2.2 Hoher Bereich (1 - 30 A) Dieser Bereich wird zum Prüfen von Stromkreisen verwendet, die höhere Ströme führen, wie z. B. Wischermotor, Kühlerlüfter-, Fensterheber-Stromkreise usw. Der aufgenommene Strom wird wie unten angezeigt. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 32 23/08/2017 17:14...
Seite 33: Spannungsmessung
Regler prüfen. 31,1 V - 35,0 V Intelligente 24 V Lichtmaschinen- Ignorieren Ladespannung (normal) 35,1 V - 37,5 V Intelligente 24 V Lichtmaschinen- Lichtmaschine/Einstellung prüfen Ladespannung (hoch) >37,6 V Normalanzeige 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 33 23/08/2017 17:14...
Seite 34 Bei neuer Batterie die Anschlüsse von Anlasser und Anlasser- relais prüfen. 19,0 V - 24,6 V 24 V Anlasser, Startspannung (OK) 9. Zum Beenden der Funktion die Taste drücken, wonach wieder das Hauptmenü erscheint. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 34 23/08/2017 17:14...
Seite 35: Spannungstest Ohne Last
10 auf 0 Sek. 4. Sobald der Timer auf 0 zurückgezählt hat, werden die Ergebnisse automatisch angezeigt. 5. Nach 3 Sekunden wechselt das Display automatisch zum nächsten Test: 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 35 23/08/2017 17:14...
Seite 36: Spannungstest Unter Last
4. Den Motor im Leerlauf drehen lassen (gewöhnlich zwischen 700 und 1000 U/min) und drücken. 5. Warten, bis der Countdown-Timer 0 erreicht. Countdown von 10 auf 0 Sek. 6. Sobald der Timer auf 0 zurückgezählt hat, werden die Ergebnisse automatisch angezeigt. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 36 23/08/2017 17:14...
Seite 37: Widerstandsmessung
1,0 MΩ 5.7 Frequenzmessung Der Modus „Frequenzmessung“ erlaubt das Abtasten der Geschwindigkeit und der Form von Impulsen in einem Stromkreis, um die Diagnose von Komponenten, insbesondere Sensoren zu unterstützen. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 37 23/08/2017 17:14...
Seite 38: Impulszählermodus
Hauptmenü zurückzukehren. 5.8 Durchgangsprüfung 1. Den Wahlschalter auf „Durchgang“ (Position ) drehen. 2. Die Messspitzen mit den Endkontakten im zu prüfenden Stromkreis verbinden. 3. Bei gutem Durchgang ertönt ein Piepton. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 38 23/08/2017 17:14...
Seite 39: Diodentest
Im Modus Durchgangsprüfung können auch LEDs getestet werden. 1. Die schwarze Messspitze an die Minusseite (-) der LED und die rote Spitze an ihre Plusseite (+) halten. Falls die LED aufleuchtet, ist sie OK. 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 39 23/08/2017 17:14...
Seite 40: Technische Daten
- 10 KHz bis 20 KHz 10 -90% ±5% Durchgang: 0 - 500 Ω Einsatztemp.: 0 - 50°C Batterietyp: 3 x AA (nicht im Lieferumfang) Batterie-Ladestandswarnung: < 3,8 V Abschaltautomatik: Nach 10 Minuten 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 40 23/08/2017 17:14...
Seite 158 Ring Automotive Limited, Gelderd Road, Leeds LS12 6NA England +44 (0)113 213 2000 +44 (0)113 231 0266 autosales@ringautomotive.com Website: www.ringautomotive.com L495 10422 RMM500 Instructions UK 140x170mm 15pp MULTI LANGUAGE.indb 158 23/08/2017 17:15...
