Bedienungsanleitung
Die Bedienungsanleitung gilt für sämtliche nachstehende
Zeitschaltuhren. Abweichend gelten folgende technische
Daten:
Bestell-Nr. Bemessungs-
spannung
7LF4 101 ~ 220...240 V
7LF4 102 ~ 24V = 24 V
7LF4 103 ~ 12 V
WA-FKF 2259/1.93/S: Mo/D: Ko/80.10.0619.7
1.0 Vorwort
Die Bedienungsanleitung sorgfältig lesen, damit Sie alle
Funktionen optimal nutzen können.
Die Schaltuhr kann als Tages- bzw. Wochenschaltuhr einge-
setzt werden.
1.1
Für folgende Anwendungen können unabhängig voneinander
die Schaltbefehle eingegeben werden
a) für Standard-Programm
b) für Zufalls-Programm (RND)
c) für Ferien-Programm (
b) und c) können kombiniert werden.
1.2
Wird bei einer unvollständigen Eingabe die "Prog"-Taste kurz
gedrückt, beginnen die noch fehlenden Elemente – als Kon-
trolle – zu blinken, nach ca. 20 Sek. wird diese Teileingabe
automatisch gelöscht, siehe 5.b.
1.3
Bei jeder Veränderung des Programms, der Uhrzeit (z.B.
Sommer-/ Winterzeitumschaltung) Ferienprogramm, Zufalls-
programm, wird immer der Schaltzustand hergestellt, der
laut Programm aktuell ist.
2.0 Anschluß
Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen. Der Begriff Elektrofachkraft ist
in VDE 0105 definiert.
Elektronische Geräte sind nach aktuellen Erkenntnissen
gegen Störungen von außen weitgehend geschützt.
Im Störungsfall – z.B. Spannungsspitzen – können mit be-
kannten Bauelementen (Varistoren, Löschdioden usw.) Ge-
genmaßnahmen getroffen werden. Insbesondere ist darauf zu
achten, wenn induktive Verbraucher geschaltet werden.
Leistungsaufnahme
5 VA
1 VA
1 VA
)

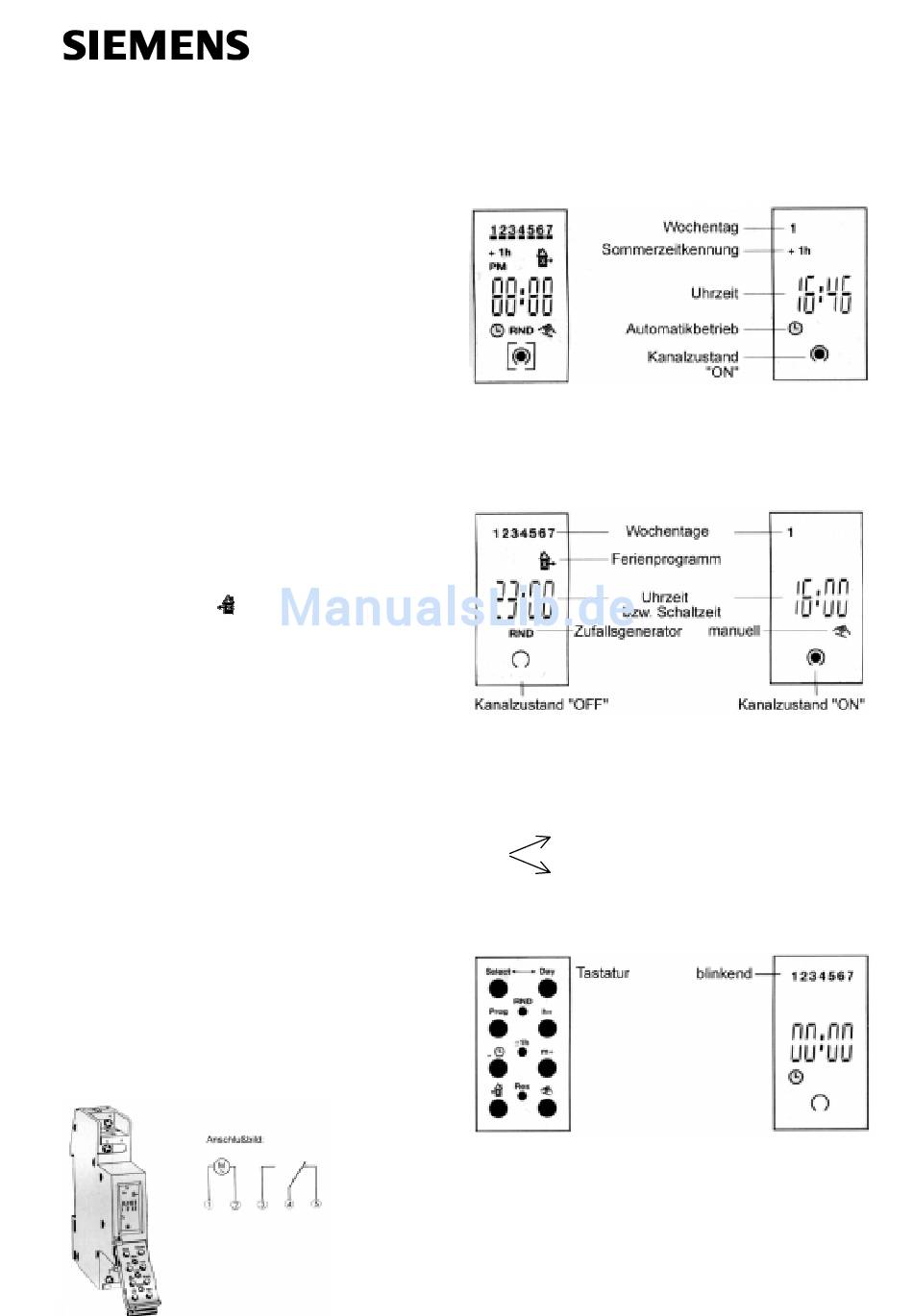

3.0 LCD Anzeige-Einheit
Display-Gesamtinhalt:
Beispiel b)
- Ferienprogramm, Zufallsge-
genrator
- Kanalzustand z.B. OFF
4.0 Tastaturbeschreibung – Inbetriebnahme -
Programmierung
4.1 Inbetriebnahme
a) vor jedem Neustart
"Res"
b) zum Löschen aller gespeicherten Informationen
der aktuellen Uhrzeit im Display und Speicher.
"Res"-Taste drücken – nach ca. 3 Sekunden erscheint im Display:
7LF4101_103d
1 von 5
Beispiel a)
aktuelle Uhrzeit und
Wochentag
Kanalzustand z.B. ON
Beispiel c)
- Schaltungsvorwahl /
Handschalter
- Kanalzustand z.B. manuell ON
