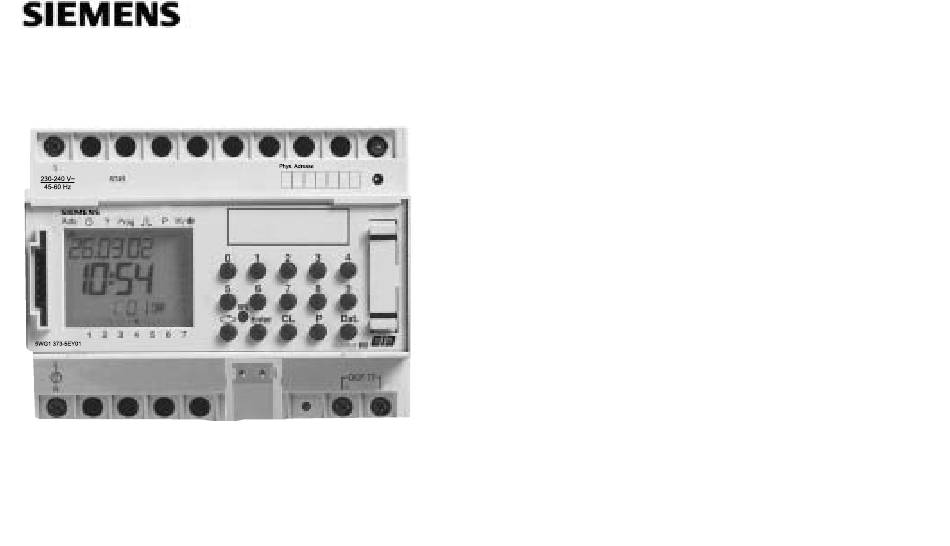

- Seite 1 310 964 5WG1 373-5EY01 16-Kanal-Jahreszeitschaltuhr mit DCF77 16-channel time switch with DCF77 Bedienungsanleitung Manual 251540.41.76 (a)
- Seite 2 Beschreibung (Seite 4) 7.4 Impulsprogramm einstellen (Seite 19) Merkmale (Seite 4) Prioritätsprogramm (Seite 19) Verwendung (Seite 6) 8.1 Wochenprogramm mit Priorität P1 ... P9 programmieren (Seite 21) 3.1 Sicherheitshinweis (Seite 6) 8.2 Zeitraum für das Wochenprogramm P1 ... P9 festlegen (Seite 21) A.
- Seite 3 3 4 5 6 7 8 9 Set Phys. Adresse Prog Prog Auto Auto 1 2 3 4 5 6 7 1 2 3 4 5 6 7 DCF77 15 14 13 12...
-
Seite 4: Beschreibung
1.0 Beschreibung 2.0 Merkmale Anzeige Datenaustausch mit Obelisk - 16 - Kanal - Jahreszeitschaltuhr Schnittstelle für Obelisk 64K - Programmierung an der Zeitschaltuhr oder PC - Programmierung unter Stunde Windows Win 95 bis Win 2000/ XP und WIN NT mit Software Obelisk. Cursor für Menüwahl - Der Zeitschaltuhr kann bis ins Jahr 2063 im voraus programmiert werden. - Seite 5 Merkmale Astrofunktion Was bedeutet das Astroprogramm für diese Schaltuhr? Welche Priorität haben die Astrozeiten bei Überschneidung mit norma- len Schaltzeiten? Ein Astroprogramm ermittelt aufgrund der Kenntnis des Standortes der Schaltuhr (Längen- und Breitengrad) die astronomischen Zeiten für den Prioritätsprogramme mit der Bezeichnung P1 bis P5 werden zusätzlich zu Sonnenauf- und Untergang automatisch.
-
Seite 6: Verwendung
Gerätes, sie verkürzen die Lebensdauer der Batterie. angeschlossen werden. Die Zeitschaltuhr 3.3 Elektrischer Anschluss 1. darf nur mit den Daten der siemens-Produktdatenbank betrieben werden. 2. darf nur in trockenen Räumen verwendet werden. 3. ist für die Montage auf die 35 mm DIN-Schiene geeignet. -
Seite 7: Technische Daten
EMV-Hinweis! 3.4 Technische Daten Zeitschaltuhren stimmen mit den europäischen Richtlinien 73/23/EWG Bezeichnung: REG 373 (Niederspannungsrichtlinie) und 89/336/EWG (EMV-Richtlinie) überein. Programmart: Tag/ Woche/ Jahr Werden die Schaltuhren mit anderen Geräten in einer Anlage verwendet, Betriebsspannung: Busspannung so ist darauf zu achten, dass die gesamte Anlage keine Funkstörung Eigenverbrauch: <... -
Seite 8: Batterie Wechseln
4.0 Gangreserve 4.2 Batterie wechseln Im Falle eines Stromausfalls sorgt die Gangreserve für den Erhalt der Wichtiger Hinweis: aktuellen Uhrzeit (ca. 1,5 Jahre). Auch im stromlosen Zustand und bei Batteriewechsel mit Betriebsspannung leerer Batterie bleiben die Schaltzeiten gespeichert. Alle gespeicherten Programmdaten bleiben erhalten. 4.1 Batterie einlegen Batteriewechsel ohne Betriebsspannung Achtung: Datum und Uhrzeit gehen verloren! -
Seite 9: Übersicht Menüwahl
Programmenü beenden : Drücken Sie Taste v und stellen Sie den 5.0 Übersicht Menüwahl Cursor in folgende Position Stellen Sie sicher, dass die Lithiumbatterie eingelegt ist (Kapitel 4.1). Durch Drücken der Taste v kann der Cursor bewegt werden. Der Cursor bewegt sich bei jedem Tastendruck einen Menüpunkt weiter. 5.1 Eingabekorrektur Cursor unter Symbol: Funktion:... -
Seite 10: Erstinbetriebnahme Ohne Dcf77-Empfänger Datum Und Uhrzeit Einstellen
Hinweis 5.2 Erstinbetriebnahme ohne DCF77-Empfänger Datum und Uhrzeit einstellen Bei der Erstinbetriebnahme ist Umschaltgesetz dat1 (EU-Regel) für die automatische Sommer- / Winterzeitautomatik programmiert. Bei der Erstinbetriebnahme mit einem spitzen Gegenstand, z. B. Bleistift, Wünschen Sie eine andere automatische Sommer-/ Winterzeit- die Taste RES drücken, danach loslassen. -
Seite 11: Ändern Der Sommer-/ Winterzeitautomatik
5.5 Erstinbetriebnahme mit DCF77-Empfänger 5.4 Ändern der Sommer-/ Winterzeitautomatik Die Bedienung der Zeitschaltuhr mit Funkempfang ist mit der Schaltuhr ohne Wählen Sie das neue Umschaltgesetz aus der Tabelle Kapitel 5.4 aus. Funkempfang völlig identisch. Die aktuelle Uhrzeit, das Datum und die Sommer-/ Winterzeitumstellung stellen Beispiel: Grundeinstellung dat 1 sich jedoch bei DCF77-Funkempfang automatisch ein. - Seite 12 D. Anschluss mehreren Funkzeitschaltuhren an die DCF-Antenne A. Bei Betrieb ohne DCF77-Funkempfang 1. Schließen Sie nur die Busleitung an. Ein Anschluss ans 230 V-Netz ist nicht erforderlich. 2. Stellen Sie in diesem Fall die Sommer-/ Winterzeitumschaltung auf das richtige Umschaltgesetz ein, siehe Kapitel 5.3/5.4. B.
-
Seite 13: Erstinbetriebnahme Der Funkschaltuhr
Beispiel: Die Zeitschaltuhr hat sich am 03.04.2002 um 10.20 Uhr 5.7 Erstinbetriebnahme der Funkschaltuhr synchronisiert. A. Automatische Inbetriebnahme RESET Hinweis: Während der Synchronisation keine Taste drücken! Der Synchronisationsversuch wird sonst abgebrochen. Um dann einen Neustart zu erreichen, muß Taste RES nochmals gedrückt werden. -
Seite 14: Datum / Uhrzeit Ändern
5.9 Datum / Uhrzeit ändern 6.0 Manueller Eingriff in das Programm Ist der Cursor in Pos. , so kann mit den Tasten 0... 9 jeder blinkende 6.1 Dauer EIN/ AUS Wert der aktuellen Uhrzeit oder das aktuelle Datum verändert werden. Jeder Kanal kann manuell im Menü... -
Seite 15: Manuell Ein / Aus (Schaltungsvorwahl)
6.2 Manuell EIN / AUS (Schaltungsvorwahl) 6.3 Zufallsprogramm Jeder Kanal kann manuell im Automatikprogramm eingeschaltet werden. Allgemeines In der Anzeige erscheint dann das Symbol H=Hand. Ein Zufallsprogramm bewirkt, dass die Zeitschaltuhr zwischen einem oder meh- Eine Schaltungsvorwahl wird durch den nächsten Schaltbefehl wieder reren Schaltpaaren (Ein- und Auschaltzeit) zufällig ein- oder ausschaltet. -
Seite 16: Manuellen Eingriff Beenden
6.4 Zufallsprogramm EIN/ AUS 6.6 Tastatur sperren/ freigeben Ein Zufallsprogramm kann jederzeit manuell im Automatikprogramm (Auto) ein- Wirkung: geschaltet werden. Es bleibt bis zum Ausschalten (Kapitel 6.5) wirksam. Mit der Speicherkarte Obelisk kann die Bedienung von unbefugten Personen am Gerät verhindert werden. Dies bedeutet, Sie können das Automatikprogramm Hinweis: Ist in einem Kanal das Zufallsprogramm wirksam, erscheint neben nicht verlassen. -
Seite 17: Beispiel 2: Wochenprogramm Einstellen - Ausschaltzeit
Beispiel 2: Wochenprogramm einstellen - Ausschaltzeit 7.0 Programmieren - Kanal C3 soll von Mo bis Fr um 18.30 Uhr ausschalten 7.1 Wochenprogramm einstellen / Einschaltzeit Bsp: Kanal C3 soll von Mo bis Fr um 7.30 Uhr einschalten On. Prog Prog Enter Enter Auto... -
Seite 18: Datumsprogramm Einstellen
7.2 Datumsprogramm einstellen 7.3 Einmalschaltzeit programmieren Beispiel: Kanal C3 am 10.5. um 8.30 Uhr 1x einschalten. Beispiel: Kanal C3 soll am 1.5. um 7.30 Uhr einschalten. Hinweis: Nur datumsbezogene Schaltzeiten können mit der Funktion 1x, siehe Bild 7, programmiert werden. Ist die Schaltzeit ausgeführt, wird die Schaltzeit selbsttätig um Mitternacht gelöscht. -
Seite 19: Impulsprogramm Einstellen
7.4 Impulsprogramm einstellen 8.0 Prioritätsprogramm Beispiel: Kanal C2 von Mo bis Fr um 7.15 Uhr Impulsdauer: 5 Sek. Mit der Schaltuhr können neben dem normalen Wochenprogramm bis zu 9 verschiedene Wochenprogramme abgelegt werden. Ein festgelegtes Wochenprogramm P1 ... P9 kann an beliebig festgelegten Zeiträumen ab- gerufen werden. -
Seite 20: Schema Wochenprogramm Mit Priorität
Schema Wochenprogramm mit Priorität Wochenprogramm Wochenprogramm Wochenprogramm Wochenprogramm Wochenprogramm Wochenprogramm Wochenprogramm Wochenprogramm Kanal um 6.30 Uhr einschalten Wochenprogramm Samstag + Sonntag Kanal C10 um 16.30 ausschalten Kanal C12 um 8.15 Uhr Kanal um 6.30 Uhr einschalten Samstag + Sonntag Samstag + Sonntag täglich einschalten (On) Kanal C12 um 8.15 Uhr täglich ausschalten (Off) -
Seite 21: Wochenprogramm Mit Priorität P1 .. P9 Programmieren
8.1 Wochenprogramm mit Priorität P1 .. P9 programmieren 8.2 Zeitraum für Wochenprogramm P1 .. P9 festlegen A. Jährlich wiederkehrend Beispiel: Kanal C12 schalten täglich um 8.15 Uhr ein. Prioritätszuordnung P1. Der Zeitraum eines Wochenprogramms P1 ... P9 wird durch die Eingabe eines Anfangs- und Enddatums festgelegt. -
Seite 22: Wochenprogramm Nur In Einem Bestimmten Jahr
B. Wochenprogramm nur in einem bestimmten Jahr C. Bewegliche Feiertage festlegen Beispiel: Vom 8.4. bis 27. 5. (nur im Jahr 2002) ist z. B. das Wochen- Beispiel: Bewegliche Feiertage wie z. B. Pfingsten werden danach jedes programm P2 aktiviert. Jahr automatisch aktiviert; dies führt z. B. Programm P2 aus. Enter Enter Enter... -
Seite 23: Zeitlich Begrenzte Dauerschaltung Ein / Aus
8.3 Zeitlich begrenzte Dauerschaltung EIN / AUS 9.0 Programm abfragen Bsp.: Während der Weihnachtsfeiertage sollen alle angeschlossenen Verbraucher zwischen dem 23. Dez. 2002 und dem 7. Jan. 2003 ausgeschaltet bleiben. 9.1 Nur bestimmte Schaltzeiten abfragen 1. Bild: Menüwahl und Anzeige der freien Speicherplätze Bsp.: 480 2. - Seite 24 9.2 Komplettprogramm abfragen 9.4 Datumsprogramm kanalbezogen abfragen Menüwahl Cursor unter ? Bild 1: Menüwahl und Anzeige der freien Speicherplätze Bsp.: 480 Durch Drücken der Taste Enter (mehrfach) komplettes Programm abfragen. Bild 2: Kanal wählen z. B. C3, Taste 3 drücken Datumsprogramm auswählen, Taste Dat drücken Mit Taste v zurück ins Automatikprogramm (Auto).
-
Seite 25: Wochenprogramme Mit Priorität Abfragen
9.5 Wochenprogramme mit Priorität abfragen 9.6 Astroprogramme abfragen Bild 1: Anzeige noch freie Speicherplätze 490 Bild 1: Anzeige noch freie Speicherplätze 480 Bild 2: Auswahl: Kanal C1 Bild 2: Auswahl von z.B. Kanal C3 Taste P drücken, um nur Prioritäten anzeigen zulassen Bild 3: Mit Taste Enter Schaltzeit suchen bzw. -
Seite 26: Ändern Eines Gespeicherten Programmes
10.0 Ändern eines gespeicherten Programmes Jedes gespeicherte Programm egal, ob Wochen- oder Jahresprogramm, kann Enter Enter nach individuellen Bedürfnissen geändert werden. Voraussetzung: Cursor muß in Pos. stehen. Beispiel: Enter Enter Bild 1: Beispiel: Freie Speicherplätze 470 Bild 2+3: Durch mehrfaches Drücken der Taste Enter die zu ändernde Schaltzeit schrittweise suchen bzw. -
Seite 27: Datumsprogramm Löschen
11.0 Löschen 11.2 Datumsprogramm löschen Bild 1: Menüwahl ? und Anzeige der freien Speicherplätze, Bsp: 480 11.1 Löschen von einzelnen Schaltzeiten Bild 2: Kanal wählen, z. B. C3, Taste 0 und anschliessend 3 drücken Datumsschaltzeiten auswählen, Taste Dat drücken Bild 1: Menüwahl ? und Anzeige der freien Speicherplätze, Bsp: 470 Bild 4: Abfrage beginnen ab Februar: Taste 0, 2 (März 0 und 3) drücken... -
Seite 28: Komplettes Prioritätsprogramm Löschen
11.4 Kanalweise löschen 11.3 Komplettes Prioritätsprogramm löschen Das Programm eines Kanals kann komplett gelöscht werden. Das Löschen erfolgt Bild 1: Menüwahl ? und Anzeige der freien Speicherplätze Bsp: 152 wie in Kapitel 11.3 beschrieben. Bild 2: Einleiten des Löschvorgangs, Taste CL drücken Der Eingabeschritt in Bild 3 (Taste 6) muß... -
Seite 29: Alles Löschen
11.5 Alles löschen 12.0 Datenaustausch / Datensicherung Bild 1: Menüwahl ? und Anzeige der freien Speicherplätze, Bsp: 162 Das mit der Software Obelisk 2.1 erstellte Programm kann in die Speicherkarte Bild 2: Programm löschen, Taste CL: drücken exportiert und gespeichert werden. Bild 3: Alles löschen, Taste 0 drücken Löschvorgang abbrechen: Taste CL nochmals drücken... -
Seite 30: Daten Von Zeitschaltuhr In Speicherkarte Obelisk 64K Schreiben
Prog Prog Prog 12.1 Daten von Zeitschaltuhr in Speicherkarte Obelisk 64K schreiben Enter Enter Enter 1. Stecken Sie die Speicherkarte in die Datenschnittstelle (Abb. 4) 2. Wählen Sie Menü ? 3. Daten auf Speicherkarte schreiben: Drücken Sie die Taste Enter info: Die Daten sind exportiert, wenn das Symbol End in der LCD-Anzeige 12.3 Vorschau Programmierung mit Software Obelisk... -
Seite 31: Tipps & Tricks
Hinweis: Nach einer Uhrzeitverstellung werden nur Impulse ausgeführt, die 13.0 Tipps & Tricks mindestens 1 Minute nach der Uhrzeitverstellung programmiert sind. 1. Prioritätsprogramm mit Zufall Automatisches Starten eines zufälligen Programmes während der Urlaubs- 4. Impulsprogramm für zeitverzögerte Ausschaltungen oder Ferienzeit: 1. - Seite 32 14.0 Glossar Was bedeutet Automatikbetrieb (Auto)? Die Schaltuhr schaltet nach täglich aktualisierten und neu berechneten Der Cursor steht unter Auto. Die aktuelle Uhrzeit wird angezeigt. Astrowerten Ein und Aus. Das Astroprogramm kann nur über die Obelisk- Die Schaltfolge der Schaltuhr wird durch die gespeicherten Schaltzeiten Software programmiert werden.
- Seite 33 15.0 Fehlertabelle Um die Betriebssicherheit zu erhöhen, werden in der Schaltuhr verschiedene in- terne Prüfungen durchgeführt. Wird bei diesen Prüfungen ein Fehler erkannt, erscheint eine Meldung im LCD-Display. Fehlernummer 4, 5, 6, 7: Fehler bei der Übertragung der in Obelisk gespeicherten Daten. 1.
