3.2 Parametereinstellungen

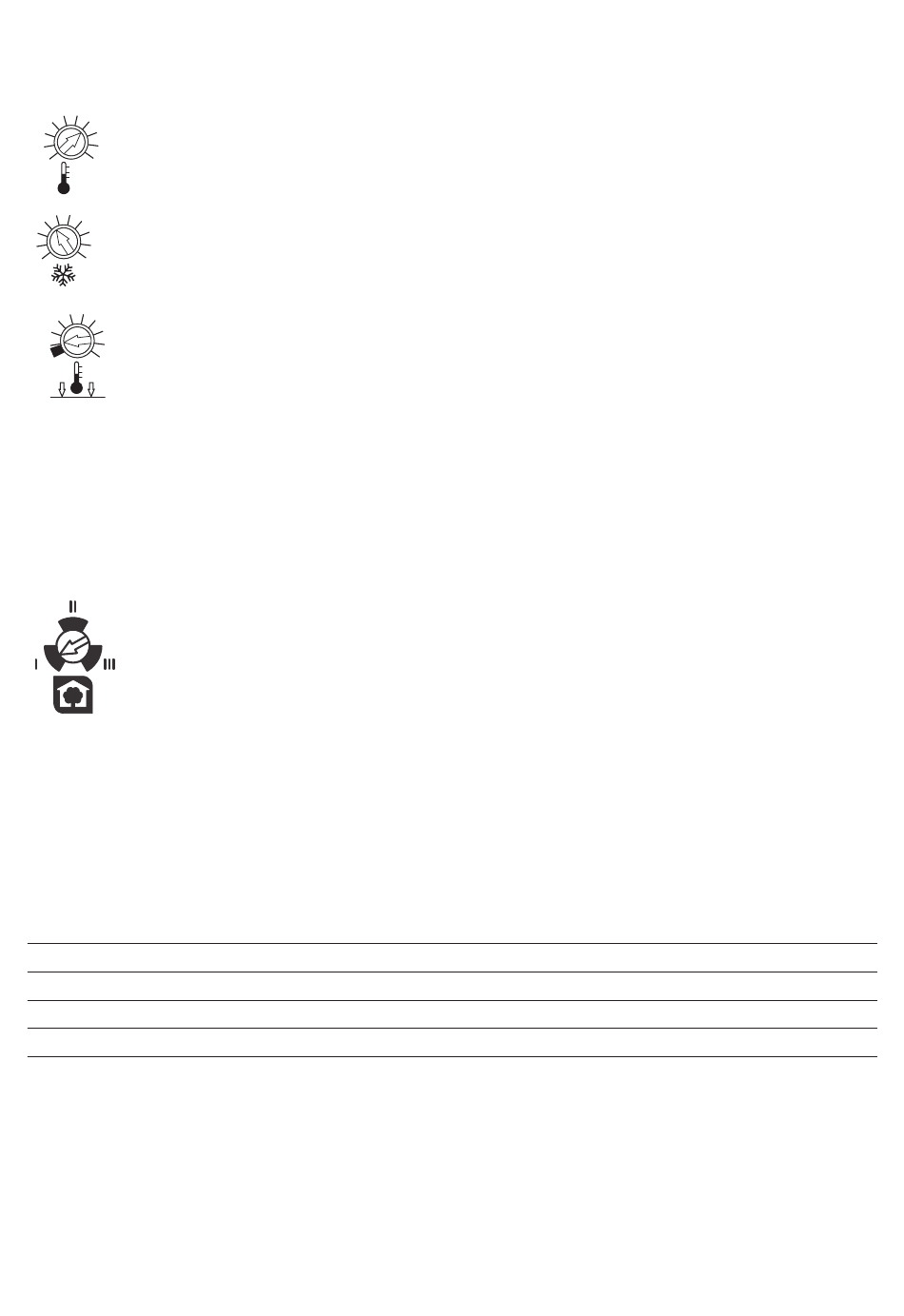

Mit Hilfe der Potentiometer können folgende Parameter eingestellt werden:
Einstellung der Außentemperaturschwelle.
1 2
0 3
Unterhalb des Wertes wird der Feuchtesensor in Betrieb genommen
–1 4
–2 5
–3 6
C
Einstellung der Feuchteschwelle.
5 6
4 7
Oberhalb des Wertes wird das Dachrinnenband angesteuert, wenn die Außentemperatur
3 8
niedriger als der eingestellte Wert ist. 1 = max. Empfindlichkeit, 10 = min. Empfindlichkeit
2 9
1 10
Einstellung der Sockeltemperatur.
–15
–20
Unterhalb der eingestellten Sockeltemperatur wird das Dachrinnenband und gleichzeitig
–10
die Feuchtemessung abgeschaltet. Zusätzlich kann an diesem Potentiometer das
–25
–5
Gerät getestet werden, indem die Achse des Drehpotentiometers auf Linksanschlag
TEST
C
gedreht wird. Das Gerät steuert daraufhin für max. 10min das Dachrinnenband
(bzw. Leistungsschütz) an. Wird vor Ablauf der 10min die Achse wieder nach rechts
auf eine untere Grenztemperatur eingestellt, so wird der TEST abgebrochen und
das Gerät arbeitet im Normalbetrieb mit der eingestellten Sockeltemperatur. Wird
das Potentiometer auf der Einstellung „TEST" stehengelassen, geht das Gerät
nach der 10-minütigen Testphase in den Normalbetrieb über und arbeitet mit einer
Sockeltemperatur von –25°C. Diese kann jeder Zeit anders eingestellt werden. Es kann
auch ein neuer Testzyklus ausgelöst werden, indem die Achse des Potentiometers erst
aus den Linksanschlag heraus nach rechts (mindestens bis zu –20°C) und dann wieder
zurück auf Linksanschlag gedreht wird.
Energiesparfunktion-Aktivierung
Stellung I: Standardwert: 100% Normalbetrieb ohne zusätzliche Aktivierung der
Energiesparfunktionen.
Stellung II: 30% Absenkung der Betriebszeit im Temperaturbereich > +1,5 ° C Stellung III:
30% dauerhafte Absenkung der Betriebszeit; Die 30% Absenkung der Betriebszeit erfolgt
durch eine Aktivierung eines Schaltzyklus von 10 min
( 7 min EIN; 3 MIN AUS). Die Auswahl der Energieeinspar-Funktionen durch den Betreiber
ist abhängig von den lokalen Wetterbedingungen, der Lage und der gewünschten
Heizleistung.
Hinweis-Bei Verwendung eines selbstregelnden Heizbandes GM2-X(T), Frostop Black is
ein externer Schaltkontakt(Schütz) erforderlich,
wenn die Energiesparfunktionen; Position II and III, aktiviert werden sollen; falls die
Heizbänder kleiner 40 m Länge direkt am Regler EMDR-10 angeschlossen sind.
Folgende Tabelle gibt Einstellrichtwerte:
Einstellwert
Lufttemperaturschwelle
Feuchteschwelle
Sockeltemperatur
Energiesparfunktion
Eine jährliche Funktionsprüfung des Regelgerätes und der Heizkreise wird empfohlen.

3.3 Feuchtesensorsicherung

Das Regelgerät besitzt im Ausgang für den Feuchtesensor eine Sicherung, die diesen Ausgang
vor Überlast und Kurzschluss schützt. Falls diese Sicherung ersetzt werden muss, so ist sie
ausschließlich durch eine Feinsicherung (5 x 20 mm) T315mA nach
IEC 127-2/V zu ersetzen. Andere Sicherungen sind nicht zulässig und können zu Schäden am
Gerät führen.
Empfohlene Einstellung
+2°C
5
–15°C
Position II
