2.3 Montage und Abmessungen des Temperatursensors

Die richtige Positionierung des Temperatursensors ist von entscheidender Bedeutung für den
ordnungsgemäßen und wirkungsvollen Betrieb des Dachrinnenbandes. Der Temperatursensor
sollte an der Gebäudenordseite angebracht werden, wo er keiner direkten Sonneneinstrahlung
ausgesetzt ist. Außerdem muss er vor Fremdeinflüssen geschützt werden, d.h. er darf nicht über
Türen oder Fenstern sowie in der Nähe von Lampen oder Scheinwerfern montiert werden.
Empfehlenswert ist ein Montageort unterhalb der Dachrinne.
Die Anschlussleitung des Temperatursensors darf bei einem Leiterquerschnitt von 1,5 mm
100 m betragen.
Die Leitung für den Lufttemperatursensor ist nach VDE netzspannungsführend! Es sind deshalb die
entsprechenden Installationsvorschriften zu beachten. Anschlussbild siehe Punkt 5.

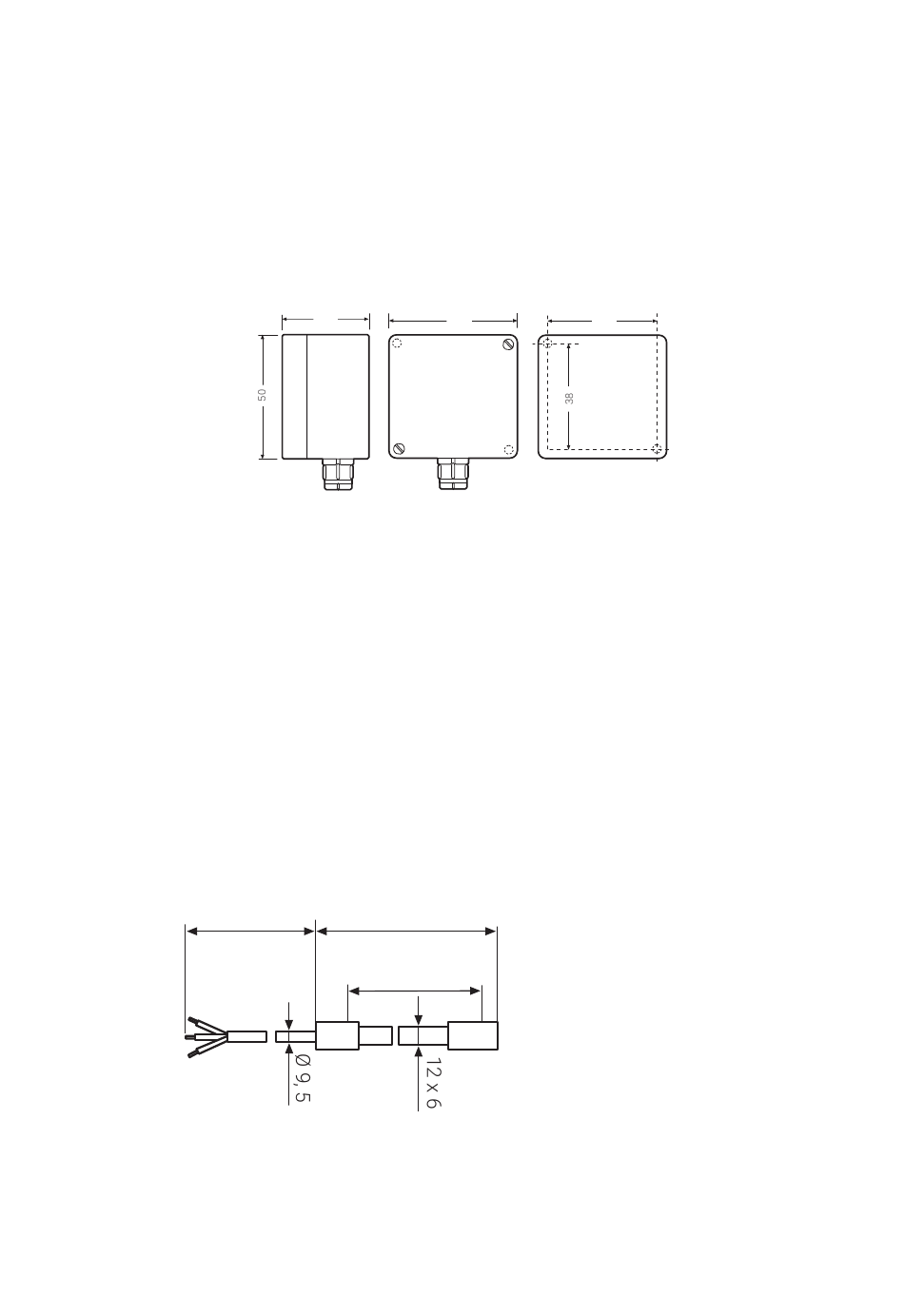

Abmessungen des Temperatursensors:

2.4 Montage und Abmessungen des Feuchtesensors

Die richtige Positionierung des Feuchtesensors ist von entscheidender Bedeutung für den
ordnungsgemäßen und wirkungsvollen Betrieb der Dachrinnenbeheizung. Feuchtesensor und
Dachrinnenbänder, die der selben Steuerung zugeordnet sind, sollten im gleichen Dachbereich
untergebracht sein. Der Feuchtesensor wird üblicherweise an der tiefsten Stelle der Dachrinne nahe
einem Fallrohr montiert. Dort halten sich Wasser / Schnee erfahrungsgemäß am längsten und so ist
sichergestellt, dass vor dem Abschalten des Dachrinnenbeheizung der gesamte geschützte Bereich
frei von Schnee ist. Die genaue Plazierung hängt vom jeweiligen Gebäude und den vorherrschenden
Witterungsbedingungen ab. Zeigt die Praxis, dass die Heizung abgeschaltet wird, bevor kritische
Bereiche schneefrei sind, sollte der Feuchtesensor an eine andere Stelle verlegt werden.
Der Feuchtesensor ist in der Rinne mit den beigefügten Befestigungsprofilen (HARD-46) parallel
zum Dachrinnenband zu fixieren. Der Feuchtesensor muss flach liegen und darf nicht mit dem
Dachrinnenband in Berührung kommen. Die Sensorleitung des Feuchtesensors kann mit einer
3 x 1,5mm Leitung bis auf max. 100m verlängert werden. Anschlussbild siehe Punkt 5.
2
Die Leitung des Feuchtesensors ist netzspannungsführend !
Abmessungen des Feuchtesensors:
35
4000
650
aktive Fühlerlänge
500
52 40
max.
2
