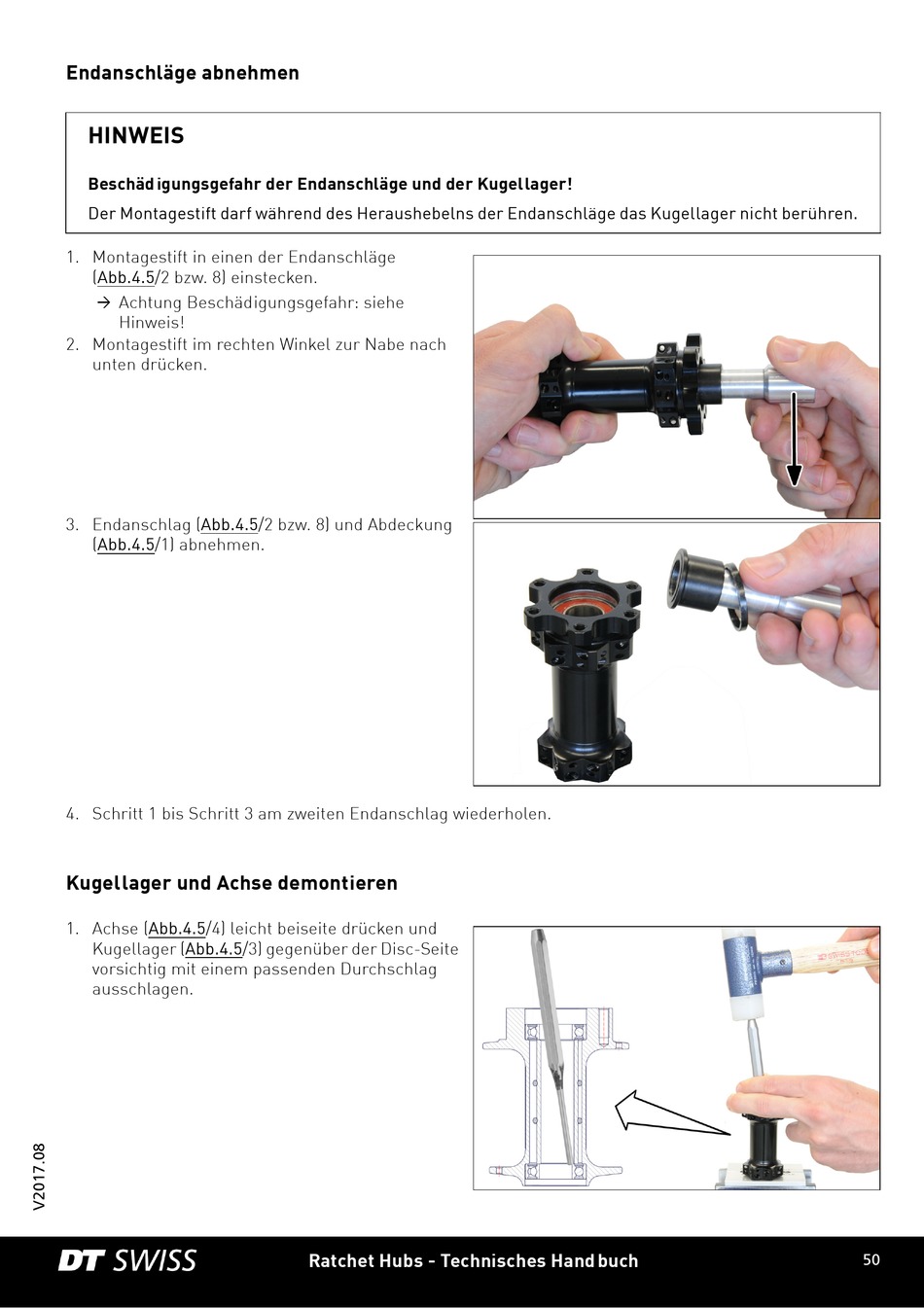

Endanschläge abnehmen
HINWEIS
Beschäd igungsgefahr der Endanschläge und der Kugellager!
Der Montagestift darf während des Heraushebelns der Endanschläge das Kugellager nicht berühren.
1. Montagestift in einen der Endanschläge
(Abb.4.5/2 bzw. 8) einstecken.
Achtung Beschädigungsgefahr: siehe
Hinweis!
2. Montagestift im rechten Winkel zur Nabe nach
unten drücken.
3. Endanschlag (Abb.4.5/2 bzw. 8) und Abdeckung
(Abb.4.5/1) abnehmen.
4. Schritt 1 bis Schritt 3 am zweiten Endanschlag wiederholen.
Kugellager und Achse demontieren
1. Achse (Abb.4.5/4) leicht beiseite drücken und
Kugellager (Abb.4.5/3) gegenüber der Disc-Seite
vorsichtig mit einem passenden Durchschlag
ausschlagen.
Ratchet Hubs - Technisches Hand buch
50
