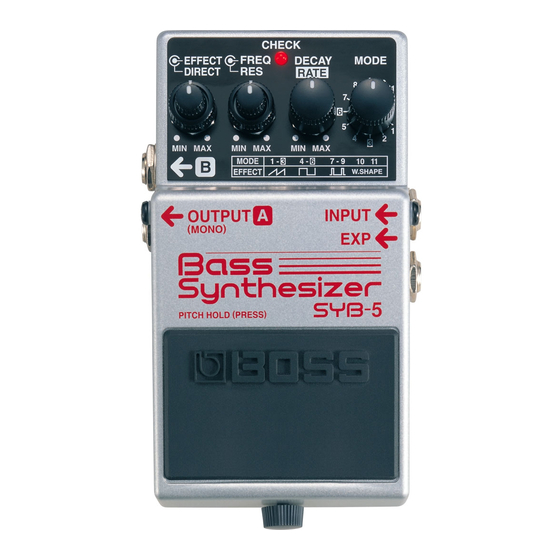

Boss SYB-5 Bedienungsanleitung

Bass synthesizer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

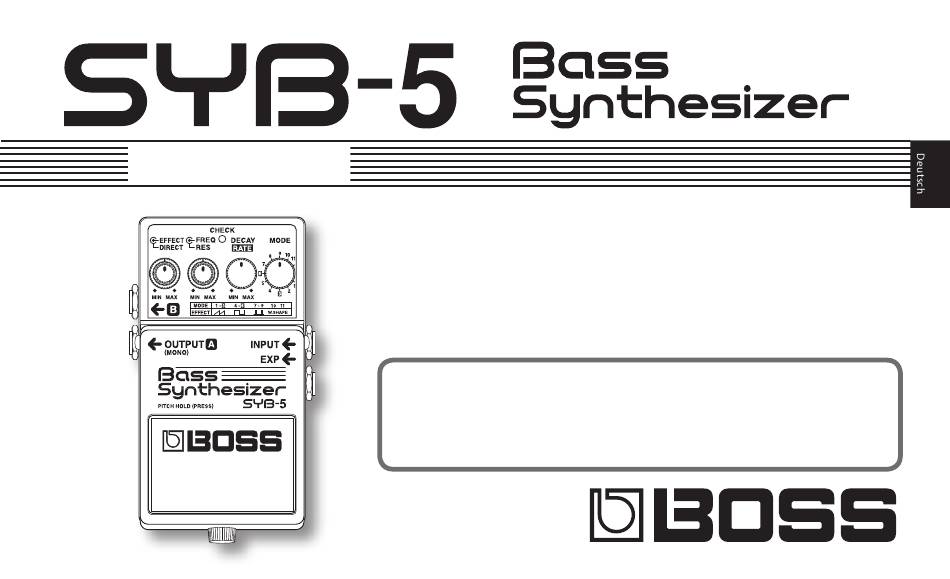

Bedienungsanleitung
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und
„WICHTIGE HINWEISE" (auf dem beigefügten Informationsblatt). Diese Abschnitte
enthalten wichtige Informationen über die korrekte Bedienung des Geräts.
Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des
Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Boss SYB-5

Inhaltszusammenfassung für Boss SYB-5

  • Seite 1 Bedienungsanleitung Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE” und „WICHTIGE HINWEISE” (auf dem beigefügten Informationsblatt). Diese Abschnitte enthalten wichtige Informationen über die korrekte Bedienung des Geräts. Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen.

  • Seite 2: Die Bedienoberfläche

    7 Im Stereo Output-Modus können das Effektsignal (der Synthesizer-Sound) und das Direktsignal separat ausgegeben werden. 7 Der SYB-5 arbeitet sowohl mit den üblichen 4-Saiter-Bässen als auch mit 5- und 6-Saiter-Bässen (der erkannte Tonhöhenbereich ist A0–C5). 7 Der SYB-5 verfügt über einen Anschluss für ein Expression- bzw.
  • Seite 3 Die Bedienoberfläche 1. DC IN-Buchse 3. OUTPUT A (MONO)-Buchse, OUTPUT B-Buchse Zum Anschluss eines AC-Adapters (PSA-Serie: zusätzliches Zum Anschluss eines Verstärkers oder anderen Zubehör). Bei Verwendung eines AC-Adapters ist das Gerät Lautsprechersystems. unabhängig von der Spannung der Batterie. * Verkabeln Sie für den Monobetrieb nur die OUTPUT A-Buchse. * Nach Anschließen eines AC-Adapters wird das Gerät * Für den Stereobetrieb: eingeschaltet.
  • Seite 4 Die Bedienoberfläche 8 9 10 11 12 13 5. EXP-Buchse Schließen Sie hier ein Expression-Pedal an (Roland EV-5, BOSS EV-30; zusätzliches Zubehör). Mit dem Expression-Pedal kann der Klangcharakter des Bass Synth-Sounds verändert werden. * Weitere Informationen finden Sie im entsprechenden Abschnitt auf S.
  • Seite 5 Die Bedienoberfläche 10. FREQ (Frequenz)-Regler 13. MODE-Regler bestimmt die Frequenz des Filters. bestimmt die Klangfarbe. Je weiter der Regler nach rechts gedreht ist, desto heller ist der Weitere Informationen zu den Modi finden Sie im Sound. entsprechenden Abschnitt auf S. 8. 11.

  • Seite 6: Die Anschlüsse

    Die Anschlüsse AC-Adapter (PSA-Serie: zusätzliches Zubehör) OUT 9V DC/500mA Bass Bass-Verstärker Expression Pedal Verkabeln Sie für den Mono-Betrieb Roland EV-5, BOSS EV-30, FV-500L, nur die OUTPUT A FV-500H (zusätzliches Zubehör) (MONO)-Buchse.
  • Seite 7 Die Anschlüsse * Verbinden Sie den SYB-5 direkt mit der Ausgangsbuchse der Bass-Gitarre. * Im Batteriebetrieb wird das Gerät durch Verkabelung der Eingangsbuchse (INPUT) automatisch eingeschaltet. * Wenn Sie Batterien verwenden möchten, verwenden Sie Alkaline-Batterien. * Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
  • Seite 8 Die Tonhöhe und die Attack-Phase des Bass-Eingangssignals wird erkannt und auf dieser Grundlage die interne Klangerzeugung angesteuert. Abhängig von der ausgewählten Nummer ist der ausgegebene Sound unterschiedlich wie nachfolgend beschrieben. * Der SYB-5 arbeitet sowohl mit den üblichen 4-Saiter-Bässen als auch mit 5- und 6-Saiter-Bässen (der erkannte Tonhöhenbereich ist A0–C5). 9 SAW WAVE...
  • Seite 9 Mode-Tabelle 10-11: WAVE SHAPE MODE wandelt das Eingangssignal direkt in einen Synthesizer Bass-Sound um. Der Frequenzverlauf ist abhängig von der ausgewählten Nummer. 10: Up Die Filter-Frequenz wird bei Spielen der Saite angehoben und fällt dann wieder auf die originale Frequenz zurück. 11: Down Die Filter-Frequenz wird bei Spielen der Saite abgesenkt und wird dann wieder auf die originale Frequenz angehoben.

  • Seite 10: Bedienung Des Pedals

    Bedienung des Pedals 4. Stellen Sie den DECAY/RATE-Regler abhängig vom ausgewählten Mode ein. Bei MODE = 1, 2, 4, 5, 7–11 Der Regler arbeitet als Decay-Regler und bestimmt die Zeit für die Veränderung der Filter-Frequenz. Bei MODE = 3, 6 Der Regler arbeitet als Rate-Regler, mit dem die Geschwindigkeit der Filter-Modulation eingestellt wird.

  • Seite 11: Die Hold-Funktion

    4. Halten Sie das Pedal gedrückt, um das aktuell gespielte Effektsignal zu halten. Die CHECK-Anzeige blinkt, solange Sie das Pedal gedrückt halten. Der SYB-5 gibt in dieser Phase das Effektsignal dauerhaft aus. 5. Wenn das Effektsignal nicht mehr gehalten werden soll, lassen Sie das Pedal wieder los.

  • Seite 12: Verwendung Der Exp-Buchse

    Verwendung der EXP-Buchse Wenn an der EXP-Buchse ein Expression-Pedal (Roland EV-5, BOSS EV-30; zusätzliches Zubehör) angeschlossen ist, können Sie über das Pedal die Klangfarbe ändern. * Verwenden Sie nur das empfohlene Expression-Pedal (Roland EV-5, BOSS EV-30; zusätzliches Zubehör). Die Benutzung von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen oder/und Beschädigungen des Geräts führen.

  • Seite 13: Getrennte Ausgabe Des Direktsignals Und Effektsignals

    * In diesem Fall wird über die OUTPUT B-Buchse nur dann ein Signal ausgegeben, wenn der Effekt ausgeschaltet ist. Bass-Verstärker Bass Multi-Effekte usw. Bass-Verstärker * Verbinden Sie den SYB-5 direkt mit der Ausgangsbuchse der Bass-Gitarre. * Sie können die OUTPUT A (MONO)- bzw. OUTPUT B-Buchse des SYB-5 mit weiteren externen Effektgeräten verbinden.

  • Seite 14: Verwendung Des Mode-Aufklebers

    Verwendung des Mode-Aufklebers Dem SYB-5 ist ein Mode-Aufkleber beigefügt, auf dem der für jeden Modus aktivierte Effekt zu sehen ist. Befestigen Sie den Aufkleber wie in der Abbildung gezeigt.

  • Seite 15: Austauschen Der Batterie

    Austauschen der Batterie 1. Drücken Sie das Pedal nach unten und lösen Sie die Wenn die Anzeige nur noch schwach oder gar nicht mehr leuchtet, während der Effekt eingeschaltet ist, ist die eingesetzte Rändelschraube. Klappen Sie dann den Pedaldeckel Batterie fast vollständig verbraucht und sollte durch eine neue nach oben.

  • Seite 16: Einstellungs-Beispiele

    Einstellungs-Beispiele SAW WAVE SQUARE WAVE SLOW AUTO FILTER FAT SOUND...

  • Seite 17: Pulse Width Modulation

    Einstellungs-Beispiele TALKING PULSE WIDTH MODULATION DEEP FILTER SWEEP...

  • Seite 18: Technische Daten

    Technische Daten BOSS SYB-5: Bass Synthesizer Beigefügtes Zubehör Bedienungsanleitung, Mode- Aufkleber, Informationsblatt Nominaler Eingangspegel -20 dBu („USING THE UNIT SAFELY”, Eingangsimpedanz 1 MΩ „IMPORTANT NOTES” und „Information”), Trockenbatterie Nominaler Ausgangspegel -20 dBu 9 V-Typ (6LR61) Ausgangsimpedanz 1 kΩ Zusätzliches Zubehör...
