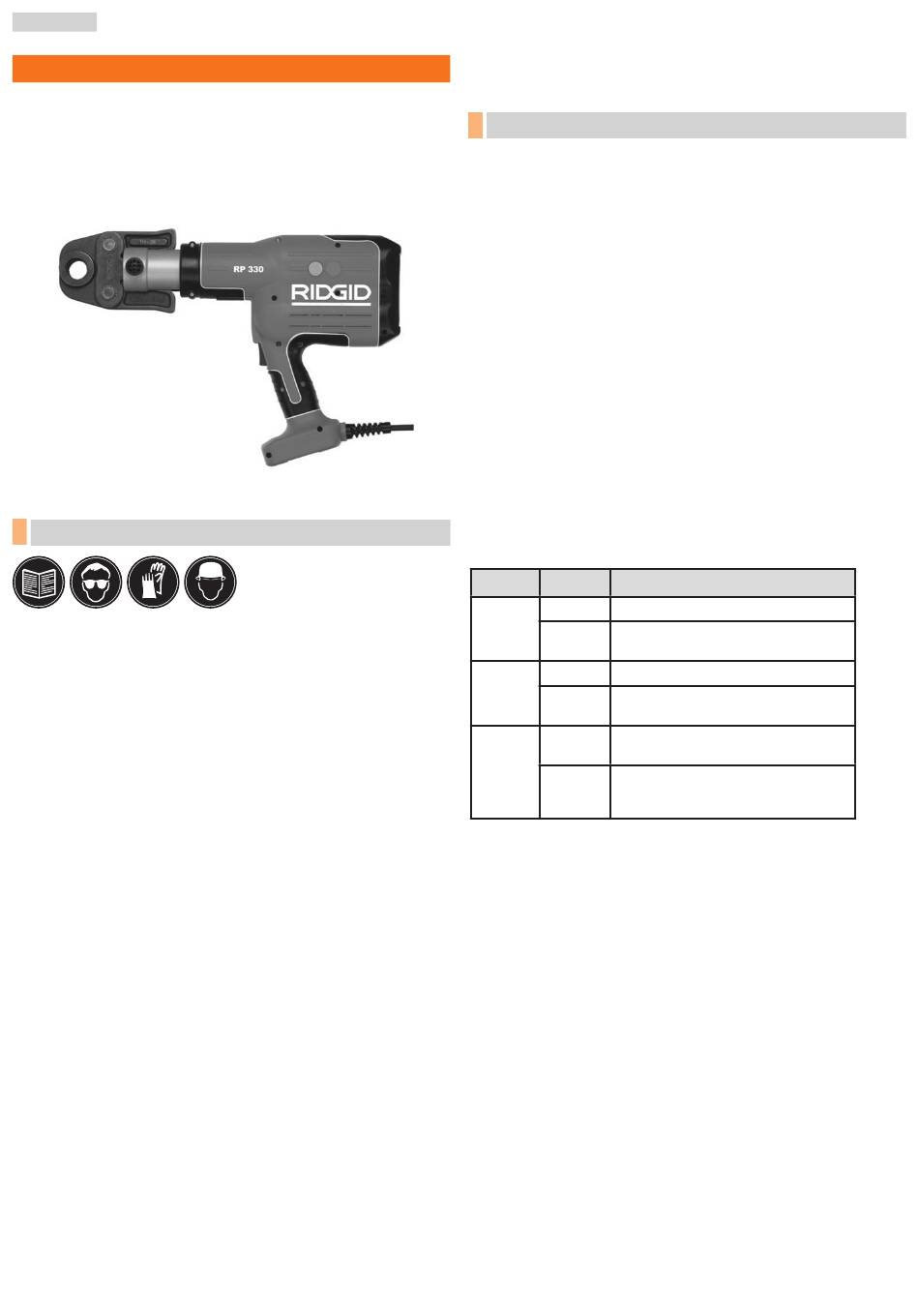

RIDGID RP 330 Gebrauchsanweisung

422418422
DE SRG-00057 / 2015-01
Die ursprüngliche(n) Gebrauchsanweisung und Sicherheitsbestimmungen können bei Boels Verhuur B.V. eingesehen werden.
PRESSWERKZEUG ELEKTRO INKL. PRESSBACKEN
Bestimmungsgemäßer Gebrauch
Das Presswerkzeug mit RIDGID Standardpressvorsätzen oder anderen handelsüblichen
Standardpressvorsätzen ist für die Verwendung mit allen Sanitärinstallations- und
Heizungssystemen bis zu einer Größe von 54 mm oder sogar bis zu 108 mm geeignet, wenn
das System eine Verpresskraft von 32 kN benötigt. Das Presswerkzeug mit RIDGID Standard-
VIEGA-Pressvorsätzen ist für die Verwendung mit allen VIEGA-Sanitärinstallations- und
Heizungssystemen bis zu einer Größe von 108 mm geeignet.
SICHERHEITSVORSCHRIFTEN
Allgemeine Warnhinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen in dieser
Betriebsanleitung.
Die Nichtbeachtung der nachstehend aufgeführten Warnhinweise und Anweisungen kann zu
Stromschlag, Brand und/oder schweren Verletzungen führen.
1) Sicherheit im Arbeitsbereich
a. Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für eine gute Beleuchtung.
Unaufgeräumte und unzureichend beleuchtete Arbeitsbereiche erhöhen das Unfallrisiko.
b. Betreiben Sie Elektrowerkzeuge nicht in Umgebungen mit erhöhter Explosionsgefahr, in
denen sich leicht entflammbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge
erzeugen im Betrieb Funken, durch die sich Staub oder Brandgase leicht entzünden können.
c. Sorgen Sie beim Betrieb von Elektrowerkzeugen dafür, dass sich keine Kinder oder sonstigen
Unbeteiligten in der Nähe befinden. Bei Ablenkungen kann die Kontrolle über das Werkzeug
verloren gehen.
2) Elektrische Sicherheit
a. Die Stecker des Elektrowerkzeugs müssen zur verwendeten Steckdose passen. Nehmen Sie
niemals Veränderungen am Stecker vor. Verwenden Sie keine Adapterstecker in Kombination
mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern die
Gefahr eines Stromschlags.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie Rohren, Heizungen, Herden
und Kühlschränken. Es besteht eine erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist
c. Halten Sie Elektrowerkzeuge von Regen und Nässe fern. Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht die Stromschlaggefahr.
d. Das Netzkabel darf nicht für anderweitige Zwecke missbraucht werden. Verwenden Sie es
niemals zum Tragen oder Ziehen des Werkzeugs oder zum Herausziehen des Steckers. Halten
Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Geräteteilen fern. Beschädigte
oder verwickelte Kabel erhöhen die Stromschlaggefahr.
e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die für die Verwendung im Freien zugelassen sind. Die Verwendung
eines geeigneten Verlängerungskabels für den Gebrauch im Freien verringert die Gefahr
eines Stromschlags.
f. Wenn Sie ein Elektrowerkzeug in feuchter Umgebung einsetzen müssen, verwenden Sie eine
Stromversorgung mit Fehlerstrom-Schutzschalter. Die Verwendung eines FI-Schutzschalters
verringert die Gefahr eines Stromschlags.
3) Wartung
a. Falls das Anschlusskabel ersetzt werden muss, muss diese Arbeit vom Vermieter
durchgeführt werden, um Sicherheitsrisiken zu vermeiden.
1. GERÄTEBESCHREIBUNG
Elektronische Überwachung und LED-Anzeigen
Das Presswerkzeug wird elektronisch überwacht, um gegen unbefugte Eingriffe zu schützen und
perfekte Verpressergebnisse sicherzustellen. Der Status eventueller Funktionsstörungen wird
durch Leuchtdioden (LEDs) (2) angezeigt.
Folgendes wird überwacht:
• Sicherungsstift
• Verpresszeit
• Spannung
• Wartungsintervall
• Betriebstemperatur
Statusanzeigen nach Einschalten des Presswerkzeugs
• Schließen Sie das Presswerkzeug an das Netz an.
• Schieben Sie den Akku in das Presswerkzeug.
• Drücken Sie den „EIN/AUS"-Schalter (1).
Die LED (2) leuchtet auf, während der „EIN/AUS"-Schalter betätigt wird, um die Funktion der drei
LEDs zu kontrollieren.
EIN/AUS-Schalter
Das Gerät kann jederzeit mit dem „EIN/AUS"-Schalter ein- und ausgeschaltet werden (außer
während des Verpressvorgangs). Wird das Gerät in eingeschaltetem Zustand nicht benutzt,
schaltet die Elektronik das Gerät nach 10 Minuten aus.
Statusanzeige
LED Status Beschreibung
Leuchtet Gerät EIN
Grün
Blinkt 230 V: Unterspannung
Blinkt Außerhalb des Temperaturbereichs
Rot
Backenhaltebolzen nicht vollständig
Leuchtet
eingesetzt. Bolzen einsetzen.
Maschine gesperrt. Wartung nach 32.000
Blinkt
Pressvorgängen oder Funktionsstörung.
Gelb
Wartungsanzeige nach 30.000
Leuchtet Pressvorgängen. Hinweis: Werkzeug wird
nach 32.000 Pressvorgängen gesperrt.
