Konig Computer CMP-MULTIPAN50 Anleitung Seite 16

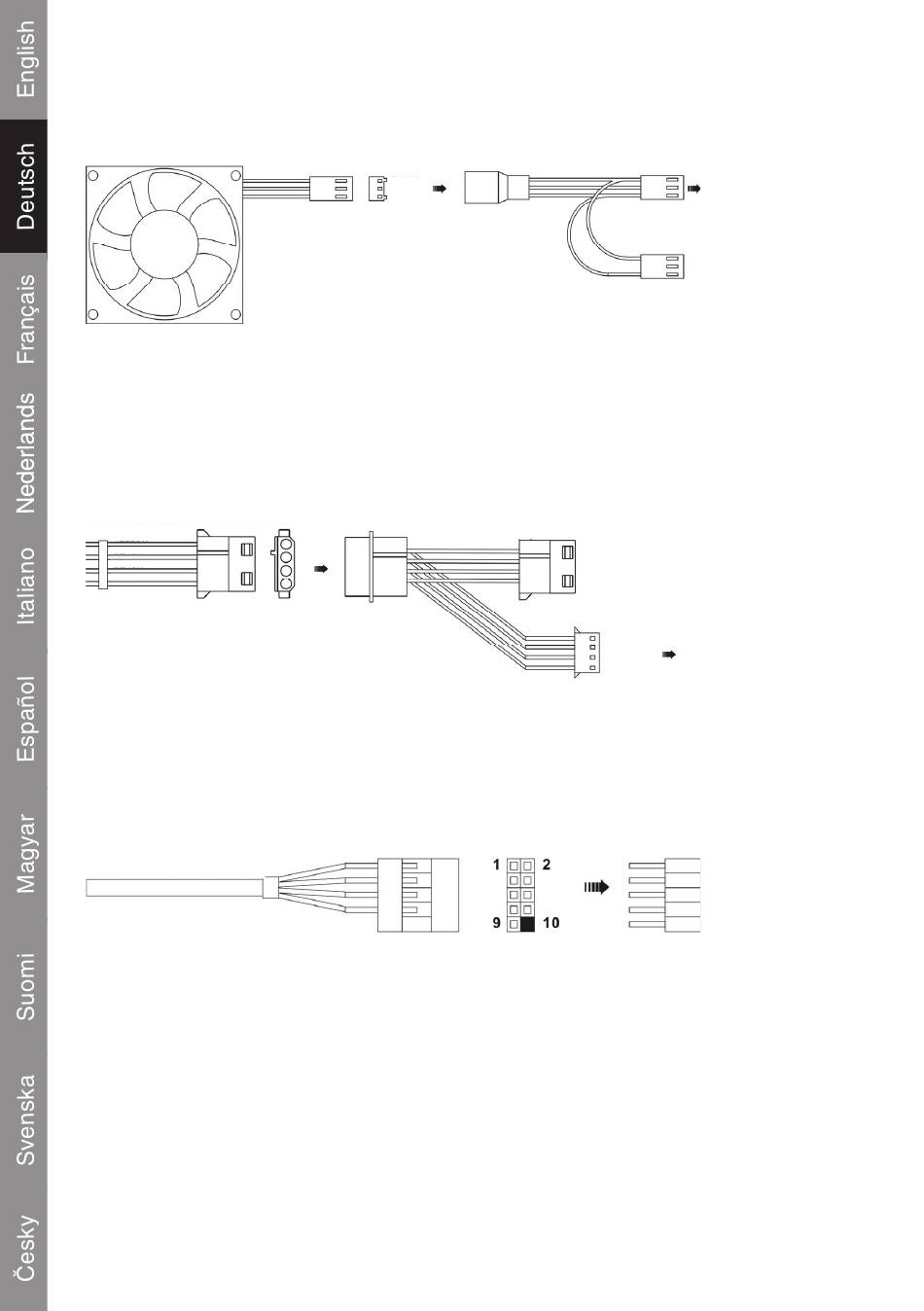

Lüfterstecker
Lüfter
DC-Stecker
4-poliger Stromstecker
GELB
SCHWARZ
SCHWARZ
ROT
USB
USB 1: Kartenleser USB 2: Front-USB-Port
USB-Signal
USB 1: Kartenleser
SCHWARZ
ROT
GELB
SCHWARZ Erde
ROT DC 12 V
GELB Lüftersignal
Stromkabel
GELB DC 12 V
SCHWARZ GND (Masse)
SCHWARZ GND (Masse)
ROT 5 V
USB2: Front-USB-Port
1 ROT VCC1
2 ROT VCC2
3 WEISS D1-
4 WEISS D2-
5 GRÜN D1+
6 GRÜN D2+
7 SCHWARZ GND1
8 SCHWARZ GND2
9 NC
10 VERSCHLOSSEN
Lüfterkabel
zum Motherboard
GELB
SCHWARZ
SCHWARZ
ROT
5
zum DC-Anschluss
