Inhaltszusammenfassung für Zhiyun RIDER-M
- Seite 1 RIDER-M Bedienungsanleitung...
- Seite 3 Guilin Zhishen Information Technology Co., Ltd.
-
Seite 5: Inhaltsverzeichnis
Inhalt Lieferumfang ····································································1 ■ Haftungsausschluss und Warnungen ····································2 ■ Kurzanleitung des Stabilisatoren···········································7 ■ Montage der Kamera ·························································8 ■ Start des Stabilisatoren ·······················································9 ■ Vorbreitung und Aufladen des Akkus ·····································10 ■ Erklärung der Modi ····························································11 ■ Anleitung der Anschlusses und Funktionen ·····························12 ■... -
Seite 6: Lieferumfang
Lieferumfang Überprüfen Sie zunächst, ob folgende Komponenten im Lieferumfang enthalten sind. Wenden Sie sich an ZHIYUN oder Ihren Agenten, wenn Komponenten fehlen. Hauptkörper des Videoausgangs- und Stabilisatoren Ladekabel (4PIN) Aufkleber Micro-USB-Kabel Ladekabel der Kamera Schaltknopf (3PIN) 18350 Lithium-Akku- 18350 Lithium-Akku Ladegerät... -
Seite 7: Haftungsausschluss Und Warnungen
Haftungsausschluss und Warnungen Vielen Dank, dass Sie sich für ZHIYUN RIDER-M entschieden haben. Alle in dieser Anleitung erwähnten Inhalte beziehen sich auf Ihre Sicherheit sowie Ihre legitime Rechte und Pflichte. Um die Produkt richtig einzustellen, lesen Sie bitte diese Betriebsanleitung sorgfältig vor dem Gebrauch. Die Bedienungen, ohne die Anweisungen und Warnungen in diesem Artikel zu beachten oder einzuhalten, können... -
Seite 8: Richtlinien Für Sichere Bedienung
1. RIDER-M ist eine hochpräzise Steuerungsanlage. Durch Fallen oder die Kollisionskraft von außen kann RIDER-M beschädigt werden und somit nicht richtig funktionieren. 2. Stellen Sie nach dem Einschalten von RIDER-M sicher, dass der Stativkopf nicht durch die äußere Kraft hindert wird. - Seite 9 4. Verwenden Sie keinen Akku, der nicht von Zhiyun offiziell gebietet wird. Wenn Sie einen neuen Akku 4. Verwenden Sie keinen Akku, der nicht von Zhiyun offiziell gebietet wird. Wenn Sie einen neuen Akku benötigen, kaufen Sie bitte auf offizieller Webseite oder durch die von Zhiyun bezeichneten Kanäle benötigen, kaufen Sie bitte auf offizieller Webseite oder durch die von Zhiyun bezeichneten Kanäle...
- Seite 10 1. Schließen Sie den Akku nie an eine Wandsteckdose an. Verwenden Sie die Ladegeräte oder Auto- Ladegeräte, die nur von ZHIYUN offiziell gebietet werden. Für die Verwendung der Ladegeräte, welche nicht von ZHIYUN offiziell gebietet werden, benimmt ZHIYUN keinerlei Haftung.
- Seite 11 Wenn der Akku nicht vollständig entladen werden kann, stellen Sie den Akku nicht direkt in die Akku- Recycling-Box, sondern kontaktieren Sie die professionelle Batterie-Recycling-Unternehmen für weitere Verarbeitung. Veränderungen des Inhalts lässen sich nicht ankündigen. ZHIYUN™ ist das Warenzeichen von ZHISHEN. Copyright © 2017-2018 ZHISHEN. Alle Rechte vorbehalten. zhiyun-tech.com...
-
Seite 12: Kurzanleitung Des Stabilisatoren

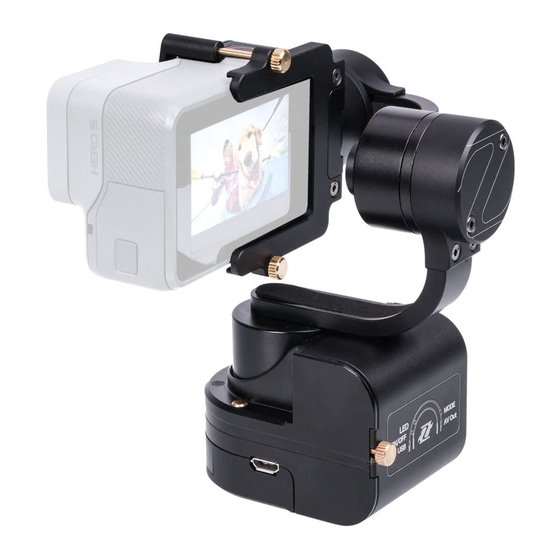

Kurzanleitung des Stabilisatoren RIDER-M Kennenlernen Der trägbarer Mini-Stabilisator mit 1/4 Schraubsockel ist nicht nur mit fotografischen Geräten aller Art sondern auch vielen Sportkameras kompatibel. exquisites Erscheinungsbild, einfach, starten ohne zu warten und starke Leistung Kamerarahmen Kameraklammer Motor Schraube Micro USB-Schnittstelle... -
Seite 13: Montage Der Kamera
Montieren Sie zunächst die Kamera, bevor Sie den Stabilisator starten. Richten Sie den Rahmen auf die Schrauben aus und verschrauben. Stecken Sie das Kameraladekabel nach dem Bedarf (oder Videoausgangs- und Ladenkabel). Schalten Sie nicht ein, bevor Sie die Kamera montieren. zhiyun-tech.com... -
Seite 14: Start Des Stabilisatoren
Akkus ein. Machen Sie die Abdeckung zu und drehen Sie die Schreube fest zu. Halten Sie den Power-Schalter für 3 Sekunden gedrückt zum Starten des Stabilisatoren. Halten Sie den Schalter nochmal gedrückt zum Ausschalten. Schalten Sie nicht ein, bevor Sie die Kamera montieren. MODE zhiyun-tech.com... -
Seite 15: Vorbreitung Und Aufladen Des Akkus
Vorbreitung und Aufladen des Akkus Wird die Produkt Rider-M das erste Mal genutzt, laden Sie den Akku mit dem Ledegerät in der Lieferung auf, um ihn zu aktivieren und eine reibungslose Nutzung zu sichern. Produktname : 18350 Lithium-Akku-Ladegerät Produktmodell : ZC-18350 Eingang : 5V 800mA Ausgang : 4. -
Seite 16: Erklärung Der Modi
Kamera horizontal mit der Basis, wobei die Nickachse und die Kursachse Roll-Achse fixiert bleibt. Locking Mode: Alle 3 Achsen sind nun auf einen Punkt fixiert. Rollachse Following Mode: Die Rollachse ist fixiert. Die Kamera dreht Nickachse sich vertikal und horizontal mit der Basis. Kursachse Rollachse Nickachse Kursachse zhiyun-tech.com... -
Seite 17: Anleitung Der Anschlusses Und Funktionen
2) Schließen Sie die Fernbedienung an zur Fernkontrolle des Stabilisatoren. Achtung: Durch diese USB-Schnittstelle kann nicht aufgeladet werden. Stromanzeige Zustand der Kontrolleuchte Zustand des Akkus viermal blinken 75%-100% dreimal blinken 50%-75% zweimal blinken 25%-50% einmal blinken zu niedrige Akkuleistung zhiyun-tech.com... -
Seite 18: Videoausgangsbuchse Und Ladebuchse Der Kamera
Enden des Videoausgangs- und Ladenkabels jeweils an die Ladebuchse des Stabilisatoren und die Ladebuchse der Kamera stecken und die beiden Enden des 3,5mm- Videoausgangskabels (wird nicht von ZHIYUN geliefert) jeweils an die 3,5mm-Videoausgangsbuchse und die Scnittstelle des Bildschirms stecken. -
Seite 19: Verwendung Und Verbindung Der App
Verwendung und Verbindung der APP APP Heruterladen Besuchen Sie www.zhiyun-tech.com, um die APP herunterzuladen. Oder Scannen Sie die zweidimensionale Code zum Herunterladen (ab Android4.3, ab iOS9.0 ). iOS-Benutzer können "ZY Play" in APP Store suchen. Benuzten Sie bitte die aktuelle Version. Weiteres Service wird Ihnen gebietet. - Seite 20 S i e k ö n n e n d e n S t a b i l i s a t o r e n z u r e i n e n treten Sie in die Kalibrierungsschnittstelle ein sechsseitigen Kalibrierung setzen, wie die und klicken Sie Einstellung der relevanten Abbildung zeigt. Spezifikationen , Kalibrieren". zhiyun-tech.com...
-
Seite 21: Bedienungsanleitung Des Hauptzubehörs
“ZY Play” und verbinden Sie die App zum Online-Upgrade). Power- und Modus-Taste: Drücken die Modus-Taste beim Einschalten gleichzeitig gedrückt und verbinden Sie den nähsten Stabilisatoren durch Bluetooth. Modus-Taste: Modus wechseln (gleiche Funktionen wie Stativkopf) Joystick: die Richtung steuern (gleiche Funktionen wie Stativkopf) Fokussierschalter: zur Einstellung des Fokus zhiyun-tech.com... - Seite 22 Bluetooth ohne Verbindung: blinken Mit Anschluss: 75% - 90% Regelmäßiges Blinken 3 Mal leuchten 55% - 75% Regelmäßiges Blinken 2 Mal Ladeanzeige 30% - 55% Regelmäßiges Blinken 1 Mal Im Aufladevorgang: ●rot 0% - 30% schnell blinken Vollständig geladen: ●Grün zhiyun-tech.com...
-
Seite 23: Offline-Kalibrierung
2) J o y s t i c k n a c h o b e n （ o d e r U P - T a s t e drücken）für über 1 Sekunde haltend, wird der Kontrollleuchte des Stabilisatoren leuchtet und dann blinkt. 3) Joystick nach unten（oder DOWN-Taste drücken）für über 1 Sekunde haltend, wird der Kontrollleuchte des Stabilisatoren leuchtet und dann blinkt. Die sechsseitige Kalibrierung wird gestartet. zhiyun-tech.com... -
Seite 24: Sechseitige Kalibrierung
6) Legen Sie den Stabilisatoren still, wie die Abbildung zeigt, still, wie die Abbildung zeigt, still, wie die Abbildung zeigt, bis die Kontrollleuchte für 5 bis die Kontrollleuchte für 6 bis die Kontrollleuchte für 7 Mal blinkt. Mal blinkt. Mal blinkt. zhiyun-tech.com... -
Seite 25: Produktspezifikationen
Handlungsreichweite der Vertikal 320° Nickachse gelegt Handlungsreichweite der 270° Rollachse Handlungsreichweite der Vertikal 640° Kursachse gelegt Folgengeschwindigkeit 50°/S Horizontal 1°/S der Nickachse gelegt Folgengeschwindigkeit 80°/S 1°/S der Kursachse 45°C Betriebstemperatur -10°C 25°C Betriebszeitdauer 3.5h 4.5h 5.5h 78.5mm Gewicht 180g zhiyun-tech.com... -
Seite 26: Garantiekarte
Zhiyun's E-mail (service@zhiyun-tech.com) oder Webseite www.zhiyun-tech.com, wenn es keinen lokalen Händler gibt. 2. Die Fachhändler oder die Kundenservice von ZHIYUN werden Sie darüber informieren, wie man die relevanten Materialien und Produkt senden kann und wie wird Ihr Problem gelöst. Die Firma ZHIYUN behält den Recht, die beschädigten Produkte noch mal zu prüfen. - Seite 27 Information des Benutzers Name: Tel: Adresse : Verkaufsinformationen Verkaufsdatum : Seriennummer: Name des Händlers : Tel. des Händlers: Aufzeichnung der ersten Wartung Reparaturdatum: Unterschrift des Reparateur: Fehler : □ □ □ Behandlungsergebnis : repariert nicht repariert Rückgabe & Ersatz zhiyun-tech.com...
-
Seite 28: Kontaktkart
Kontaktkart Offizielle Webseite Weibo Vimeo Google+ Facebook Wechat Youku Youtube Telefon: 0773-2320856 E.mail: service@zhiyun-tech.com Webseite: www.zhiyun-tech.com Addresse: 6 Stock, Gebäude 13, Chuang Yi Chan Ye Yuan, Gui Mo Da Dao Straße, Qi Xing Bezirk, Autonome Region Guangxi Zhuang zhiyun-tech.com... -
Seite 29: Zertifikat
Standard. Sie ist zum Verkaufen erlaubt. Kontrolleur: Für alle Infromationen der Produkte besuchen Sie die offizielle Webseite von ZHIYUN: www.zhiyun-tech.com. Veränderungen des Inhalts lässen sich nicht ankündigen. ZHIYUN™ ist das Warenzeichen von ZHISHEN. Copyright © 2017-2018 ZHISHEN. Alle Rechte vorbehalten. - Seite 30 V2.00...
