EIS 70.116-1
Rev A
Index:
English Instruction/ Repair Sheet..............................................page ...........1-6
Français Instructions/ Feuille de dépannage.............................page .........7-13
Deutsch Bedienungsanleitung/ Ersatzteilliste ...........................Seite .......14-20
Italiano Manuale Istruzioni/ Riparazione ...................................pagina ....21-27
Español Instrucciones/ Hoja de despiece .................................página ....28-34
Nederlandse Gebruikershandleiding/ Onderdelenlijst ...............pagina ....35-41
Norsk Bruikanvisning/ Deleliste.................................................side ........42-47
Paragraph
1.0 Receiving instructions ..............................
2.0 Safety issues ............................................
3.0 Product description...................................
4.0 Operating instructions ..............................
5.0 Use of stepped blocks (FSB-1) ................
®
02/01
FSH-14
page
2
2
3
3
3
1

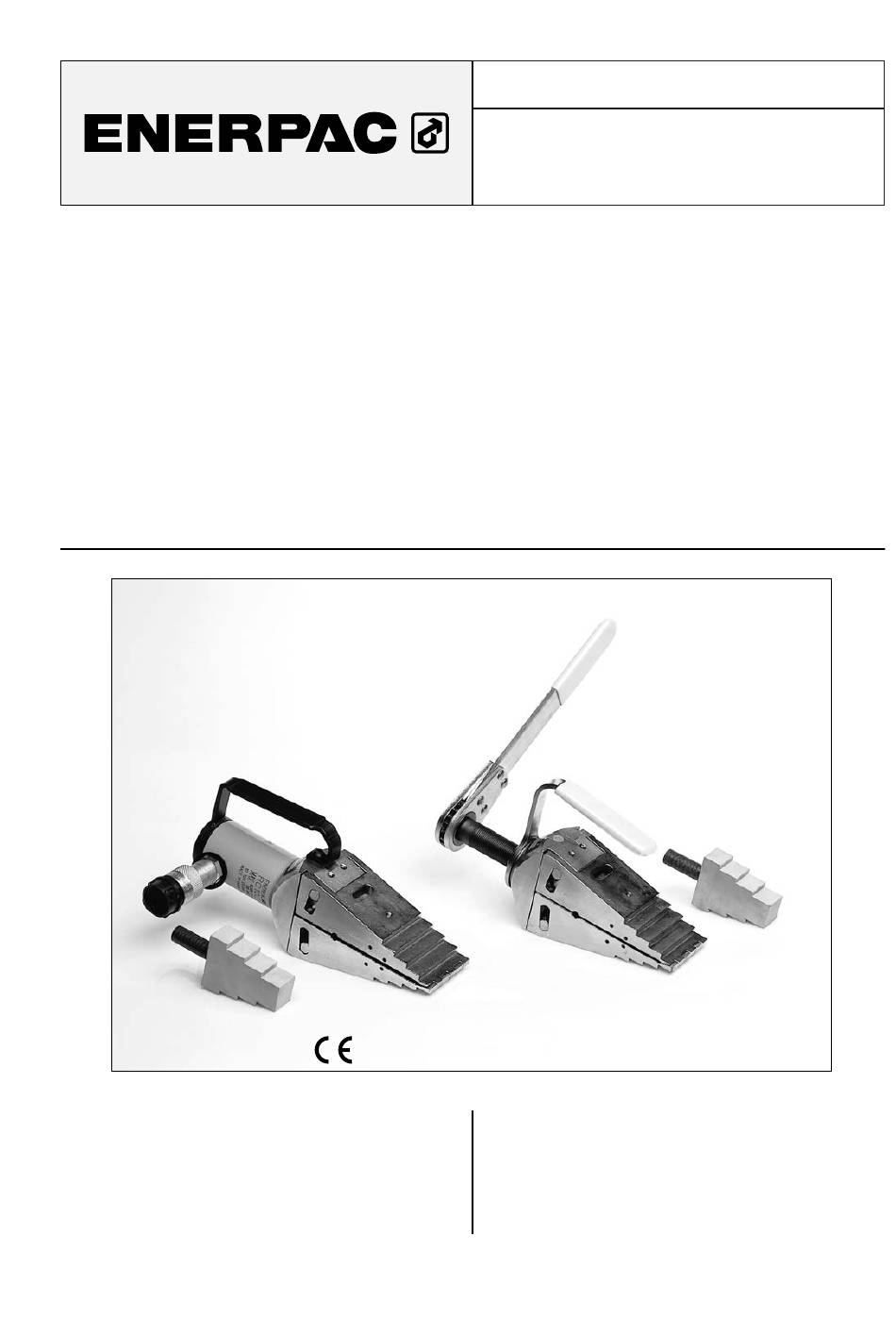

Instruction / Repair Sheet
FSM-8 Mechanical Wedge Spreader
FSH-14 Hydraulic Wedge Spreader
FSM-8
Paragraph
6.0 Wedge used in tandem ............................
7.0 Dimensions/ specifications ......................
8.0 Maintenance/ service ...............................
9.0 Parts list FSH-14 ......................................
10.0 Parts list FSM-8 ........................................
page
4
5
6
6
6
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Enerpac FSM-8
Inhaltszusammenfassung für Enerpac FSM-8
- Seite 14 6.0 Verwendung zweier Keilspreizer gleichzeitig 17 2.0 Sicherheitsvorschriften ......15 7.0 Abmessungen/ technische Daten ....18 3.0 Produktbeschreibung ......16 8.0 Wartung/ Service ........19 4.0 Bedienungsanleitung ........ 16 9.0 Teileliste FSH-14 .......... 19 5.0 Verwendung von Stufenblöcken (FSB-1) 10.0Teileliste FSM-8 .......... 20...
-
Seite 15: Anweisungen Für Den Empfang
Hitze, Feuer, bewegenden alle Sicherheitsvorschriften, um Personen- oder Maschinenteilen, scharfen Kanten und korrosiven Sachschäden während des Betriebs des Systems zu Chemikalien geschützt sind. verhindern. Enerpac haftet nicht für Schäden oder Verletzungen, infolge unsachgemäßer VORSICHT: Vermeiden scharfe Benutzung des Produktes, fehlender Wartung oder Krümmungen und Knickstellen, die einen... -
Seite 16: Produktbeschreibung
Zweck, Flansche zu spreizen, um Platz zum Reinigen und Reparieren von Flanschoberflächen und für den Austausch von Dichtungen zu schaffen. Der FSM-8 wird von einer 22 mm Ratsche betätigt. WICHTIG: Danach kann ein neuer Halt auf einer Der FSH-14 wird von einem RC-102 einfachwirkenden neuen Stufe gewählt werden, um, falls erforderlich,... -
Seite 17: Verwendung Zweier Keilspreizer Gleichzeitig
180° zueinander plaziert werden (siehe Abb. 1). Zwei hydraulische Keilspreizer können leicht gleichzeitig eingesetzt werden, wenn sie in 31 mm (1.22") Kombination mit einer Enerpac-Handpumpe, einem AM-2 Verteiler und je einem Hydraulikschlauch verwendet werden (siehe Abb. 7). Abb. 7 Ausschließliche Verwendung eines Keils 25 mm (0.98") -
Seite 18: Abmessungen/ Technische Daten
Dies garantiert einen festen Halt bei der Trennung der Flansche. ACHTUNG: Betreiben Sie den Spreizer ACHTUNG: Das maximale Drehmoment niemals mit einem Schlagschrauber. am Vierkant des FSM-8 beträgt 203 Nm (150 ft.lbs.). ACHTUNG: Verwenden Sie das FSM-8 nur zusammen mitgelieferten Schlüssel. -
Seite 19: Wartung/ Service
Zur Verlängerung der Nutzungsdauer Ihres Enerpac- • Schmieren Sie die Stifte (Nr. 5 ) Geräts, befolgen Sie bitte die nachfolgenden Punkte: • Halten Sie den Ventilstößel (Nr. 9 des FSM-8) sauber. 9.0 TEILELISTE FSH-14 Hinweis: Mit * markierte Artikel gehören zum Reparatursatz des FS-148K. -
Seite 20: Teileliste Fsm-8
