Hardwareinstallation
1.
Bitte schalten Sie den PC und alle anderen angeschlossenen Peripheriegeräte aus.
2.
Ziehen Sie das Netzkabel von der Rückseite des PCs ab und entfernen Sie die Abdeckung Ihres
PCs.
3.
Entfernen Sie nun das Panel des verfügbaren 5,25" Schachts.
4.
Schieben Sie vorsichtig den Wechselrahmen in den Schacht und befestigen Sie den mit 2 Schrau-
ben auf jeder Seite.
5.
Verbinden Sie den Wechselrahmen mit dem SATA-Anschluss auf dem Motherboard. Benutzen
Sie hierfür die mitgelieferten SATA-Datenkabel.
6.
Anschließend verbinden Sie den 15-poligen SATA Power Anschluss des Motherboards mit dem
SATA Power Anschluss auf der Rückseite des Wechselrahmens.
7.
Anschließend setzen Sie die PC Abdeckung ein und schließen das Netzkabel für den PC wieder
an.
8.
Schalten Sie den Stromschalter des Wechselrahmens ein.

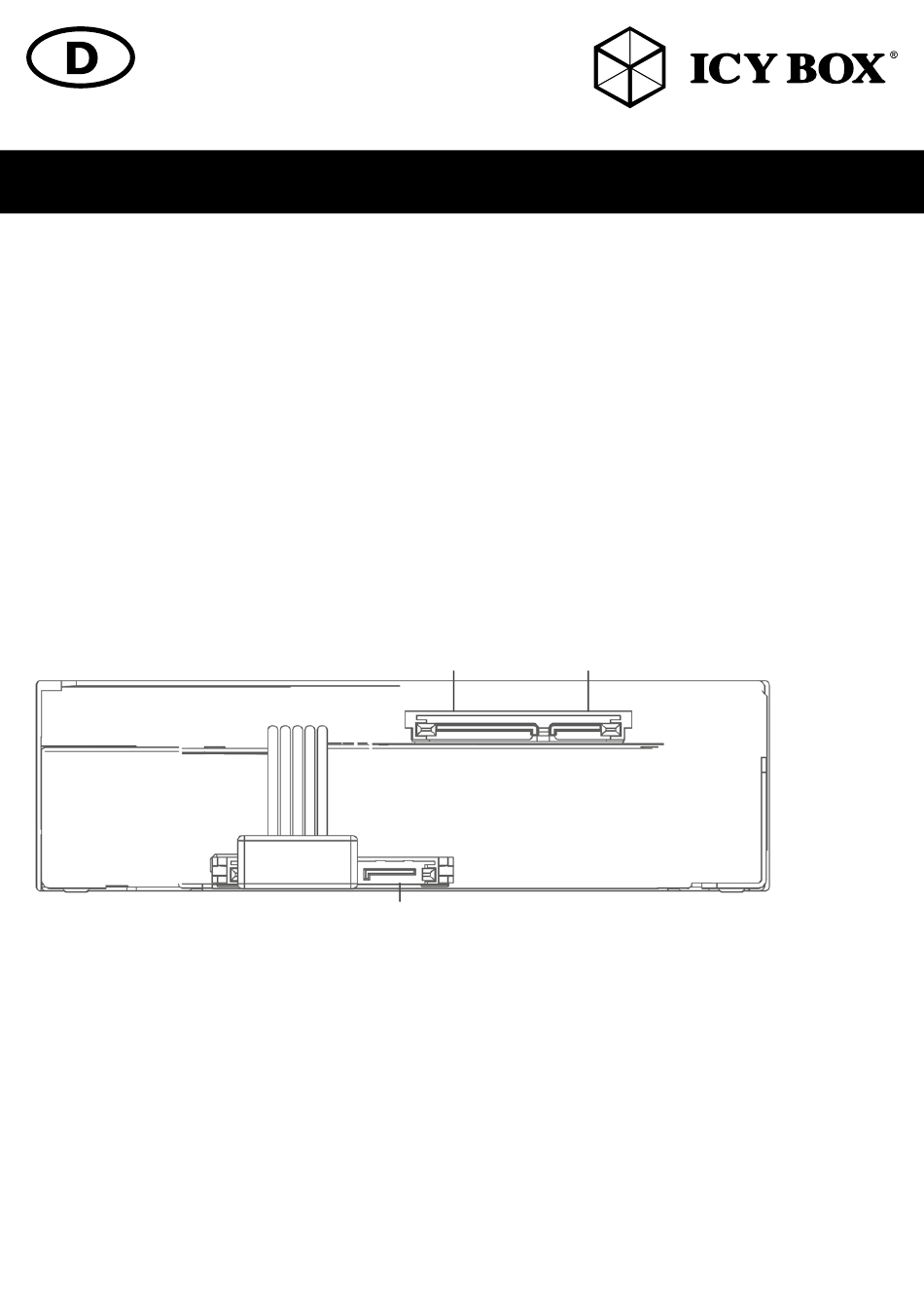

Rückseite:
Festplatteninstallation
1.
Sollte die Tür verriegelt sein, können Sie diese mit dem Schlüssel entriegeln. Drücken Sie vorsich-
tig gegen die Tür, damit sich diese öffnet.
2.
Nun müssen Sie die Festplatten vorsichtig in den Schacht schieben und anschließend muss die Tür
verschlossen werden. Bei Bedarf kann die Tür mit dem Schlüssel komplett verriegelt werden.
Manual / Handbuch IB-173SSK
SATA Stromanschluss (15p)
SATA Datenschnittstelle für 3,5
SATA Datenschnittstelle für 2,5
" HDD
" HDD
