EMC VNXe3150 Hardwareinformationen Seite 43

Wechselstrombetriebenes DAE-Netzteil/Lüfter-Modul
Abbildung 28 auf Seite 43
Netzteil/Lüfter-Moduls des 2U-DAE für 12 3,5-Zoll-Festplattenlaufwerke mit einem
Netzanschluss (Stecker) und Status-LEDs.
Netzanschluss

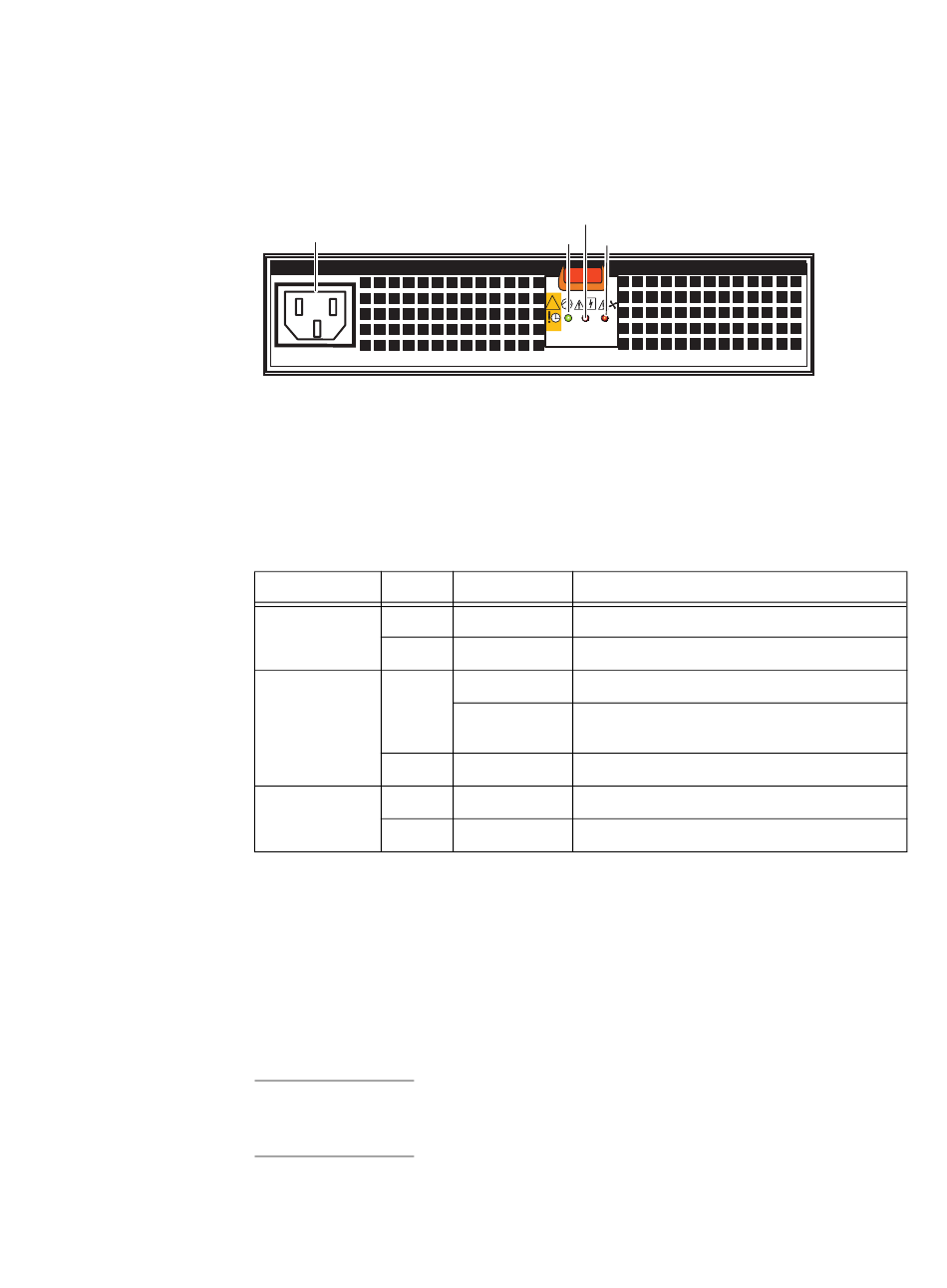

Abbildung 28 Beispiel eines wechselstrombetriebenen Netzteil/Lüfter-Moduls des DAE mit
Netzanschluss (Stecker) und Status-LEDs
Tabelle 20 beschreibt die LEDs für das DAE-Netzteil/Lüfter-Modul.
Tabelle 20 LEDs für wechselstrombetriebenes DAE-Netzteil/Lüfter-Modul
LED Farbe
Stromversorgung Grün
—
Fehler Gelb
—
Lüfterausfall Gelb
—
Die Netzteil/Lüfter-Module befinden sich über den LCCs. In ein Modul sind unabhängige
Netzteil- und Lüfterbaugruppen integriert.
Jedes Netzteil ist ein Offline-Wandler mit Auto-Ranging, Leistungsfaktorkorrektur,
mehreren Ausgängen und einem eigenen Kabel. Jedes Netzteil unterstützt ein voll
konfiguriertes DAE und nutzt den Laststrom gemeinsam mit dem anderen Netzteil.
Laufwerke und LCCs weisen individuelle Soft-Start Switches auf, die Festplattenlaufwerke
und LCCs schützen, wenn Sie sie installieren, während das Festplattengehäuse in Betrieb
genommen wird.
Hinweis: Jedes Netzkabel sollte an ein anderes Stromverteilungssystem (PDU) angeschlossen
werden, um für hohe Verfügbarkeit zu sorgen. (Weitere Informationen dazu finden Sie im
VNXe3150-Installationshandbuch
zeigt ein Beispiel des wechselstrombetriebenen
Fehler-LED
Betriebs-LED Lüfterausfall-LED
1
Status Beschreibung
Ein Eingeschaltet
Aus Nicht in Betrieb
Ein Netzteilfehler, Kabelanschluss prüfen
Blinkt Hochfahren von BIOS, POST und BS oder
Systemüberhitzung
Aus Kein Fehler oder nicht in Betrieb
Fehlgeschlagen Fehler, funktioniert nicht normal
Kein Fehler Kein Fehler, Lüfter funktioniert normal
).
Beschreibung der Systemkomponenten
Übersicht
VNX-000083
43
