EMC VNXe3150 Hardwareinformationen Seite 20

Übersicht
20 Hardwareinformationen zur EMC VNXe3150

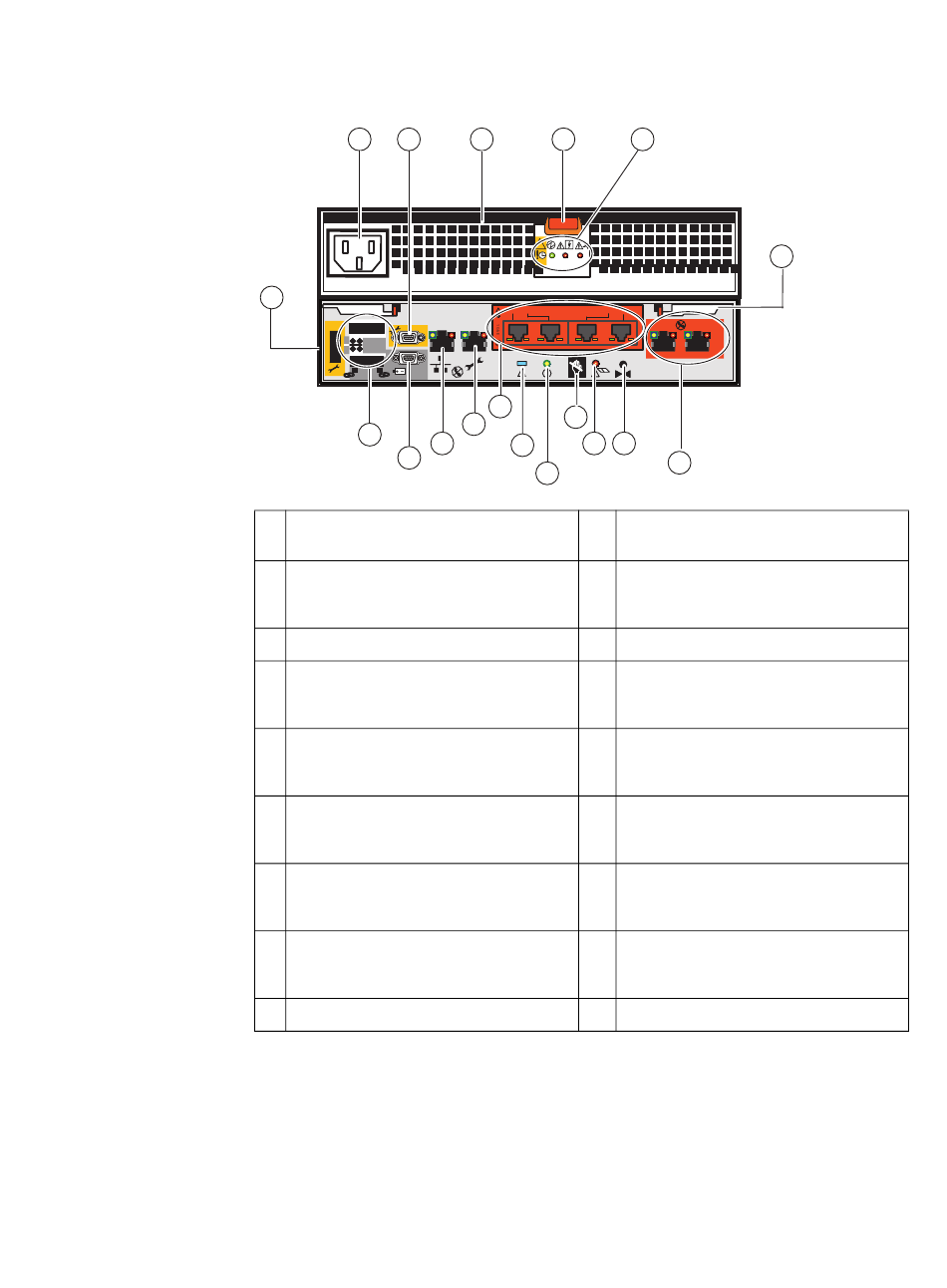

Abbildung 10 auf Seite 20
1 2
18
1
6Gb SAS
0 6Gb SAS
0 1
X4
17
15
16
1 Netzanschluss (Stecker)
2 RS-232/EIA-Anschluss (Micro DB-9)
(gekennzeichnet mit einem
Schraubenschlüsselsymbol)
3 Netzteil
4 Netzteilverriegelungsgriff (oben, Mitte)
5 Netzteil-Status-LEDs
6 SP-Verriegelungsgriff (Mitte, links und rechts)
7 Zwei 1-GbE-iSCSI-Ports (Host-IP-Verbindung)
(gekennzeichnet mit 2 und 3)
3
8 NMI -Taste (Zurücksetzen des Passworts)
9 CRU-Fehler-LED (Gelb)
1. Die SP-Fehler-Status-LED (Gelb oder Blau) blinkt unterschiedlich schnell, je nach aktuellem Status des SP.
Im normalen Betriebszustand leuchtet sie nicht.
2. Ebenfalls in einer Konfiguration mit 2 SPs verfügbar ist das 10-Gbit/s-Kupfer-Ethernet-I/O-Identitätsmodul
mit 2 Ports (mit e0 und e1 gekennzeichnet).
3. NMI = Non-Maskable Interrupt
4. Die CRU-Fehler-LED leuchtet gelb, wenn eine interne CRU defekt ist.
Abbildung 10 Beispiel von DPE-Komponenten (Rückansicht)
zeigt die Position der SP-Komponenten.
3 4
1
e0 e1 e2
13
10
14
9
12
11
10
11
12
13
14
15
16
17
4
18
5
6
e3
2 3
1 GBE
8
7
VNX-000082
LED, die leuchtet, wenn SP nicht entfernt
werden sollte (Weiß)
SP-Betriebs-LED (Grün)
SP-Status-/Fehler-LED (Gelb/Blau
Zeigt ein Beispiel des 1-Gbit/s-Kupfer-
Ethernet-I/O-Identitätsmoduls mit vier Ports
(gekennzeichnet mit e0, e1, e2 und e3);
Service-LAN-Port (RJ-45, gekennzeichnet
mit einem Schraubenschlüsselsymbol);
derzeit nicht in Verwendung
Management-LAN-Port (RJ-45)
(gekennzeichnet mit einem
Netzwerkmanagementsymbol)
RS-232/EIA-Anschluss (Micro DB-9)
(gekennzeichnet mit einem Batteriesymbol);
derzeit nicht in Verwendung
Zwei 6-Gbit/s-SAS-Ports (gekennzeichnet
mit 6-Gbit/s-SAS 0 x4 und 1 x4);
1 x4 derzeit nicht in Verwendung
SP CPU
1
)
2
