Inhaltszusammenfassung für Ketterer 3112.00

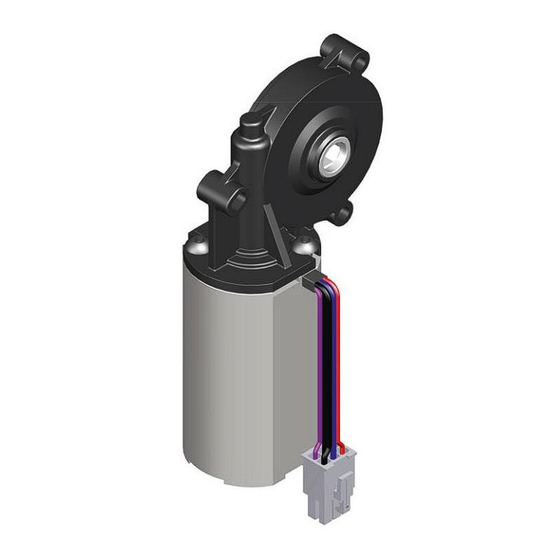

- Seite 1 Montageanleitung Getriebemotor 3112.00 Originalmontageanleitung 3112.00-02i01/20192708...
- Seite 2 Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung, vorbehalten. Kein Teil dieser Anleitung darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder ein anderes Verfahren) ohne schriftliche Genehmigung der Fa. B. Ketterer Söhne GmbH & Co. KG reproduziert oder unter Verwendung elektronischer Systeme gespeichert, verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
Abmessungen Elektrischer Stecker und Pinbelegung Schaltbild und Signalverlauf Hall-Sensoren Installation und Betrieb Montage Montage des Antriebs mit Hubeinheit 3130.14-VX1EXXXHXXX Inbetriebnahme und Betrieb Stillsetzen Demontage Wartung Entsorgung Störungen: Ursachen und Abhilfe Allgemeine Anforderungen an Steuerung S e i t e 3112.00-02i01/2019... -
Seite 4: Einführung
Mitarbeiter gerne zur Verfügung. Ihre B. Ketterer Söhne GmbH & Co. KG 1.2 Geltungsbereich Diese Anleitung gilt für den Getriebemotor 3112.00 alleine (im Nachfolgenden auch Antrieb genannt) und in Kombination mit den Hubeinheiten 3130.14-VX1EXXXHXXX (im Nachfolgenden auch elektromotorisches Spindelantriebssystem genannt). -
Seite 5: Gewährleistung Und Haftung
Gefahren selbstständig zu erkennen und zu vermeiden.→ siehe Kapitel 3 „Produktbeschreibung“ 1.5 Verwendung 1.5.1 Bestimmungsgemäße Verwendung Der elektrische Antrieb 3112.00-XXXX dient zur Erzeugung einer drehenden Bewegung. Ist der Antrieb mit einer Hubeinheit kombiniert, entsteht ein elektromotorisches Spindelantriebssystem, welches zur linearen Verstellung bzw. -
Seite 6: Bauartbedingter Ausschluss
Ausknicken der Spindel müssen ggf. Stützelemente angebracht werden. Wenn ein anderer Spindeltyp eingesetzt werden sollte, muss dies separat durch Ketterer geprüft und zugelassen werden. Bei Missachtung dieser Punkte ist ein sicherer Betrieb der Produkte nicht gegeben. 1.6 Zeichen und Symbole dieser Anleitung Die Erläuterung zu den in dieser Anleitung verwendeten... -
Seite 7: Sicherheit
Gebrauch und unter Beachtung der in dieser Dokumentation aufgeführten Sicherheitsvorschriften und -hinweise sicher. Lesen Sie die in der „Allgemeine Betriebsanleitung für Ketterer Getriebemotoren und Spindelantriebe“ aufgeführten Sicherheitshinweise und Angaben zum sicheren Betrieb sorgfältig durch, bevor Sie mit den Arbeiten beginnen. -
Seite 8: Sicherheits-/Warnhinweise
Bitte lesen Sie unbedingt die in dem Dokument "Allgemeine Betriebsanleitung für Ketterer Getriebemotoren und Spindelantriebe" aufgeführten Sicherheits- und Warnhinweise sorgfältig durch, welche für alle Ketterer Antriebe und Antriebssysteme Geltung haben. Sie werden dort die allgemeinen Informationen zu den thermischen, mechanischen, elektrischen Gefahren und sonstigen Gefahren vorfinden. -
Seite 9: Produktbeschreibung
Information Den Lieferumfang entnehmen sie der Auftragsbestätigung. Der Standardlieferumfang besteht aus dem Motorantrieb [1] welcher im Regelfall mit den Hubeinheiten (müssen separat bestellt werden) als Spindelantriebssystem eingesetzt wird. ① Abb. 3-1: Lieferumfang 1 Motorantrieb S e i t e 3112.00-02i01/2019... -
Seite 10: Technische Daten
Produktbeschreibung www.ketterer.de Technische Daten Motorantrieb 3112.00-XXXX Baureihe 3112.00-1006 3112.00-1009 Antriebsmotor DC Motor 12 V Sensor/Versorgung Hall/5 V DC/0,3 A Schutzklasse IP30 Leerlaufdrehzahl 120 U/min (12 V) Einschaltdauer im Leerlauf 20% (bei 5 Min.) Einschaltdauer bei 20 s ON 240 s OFF... -
Seite 11: Motorkennlinie
Produktbeschreibung www.ketterer.de Motorkennlinie Abb. 3-2:Motorkennlinie Bitte beachten: die Kennlinie bildet keine repräsentativen statistisch ermittelten Durchschnittswerte ab, sondern die Charakteristika eines Musterantriebes. Demnach können die Werte von Antrieb zu Antrieb leicht variieren. S e i t e 3112.00-02i01/2019... -
Seite 12: Abmessungen
HRB P1010-2x3-N-H 1 Motor, schwarz - 2 Motor, blau + 3 Hall-Sensor, rot, +5V 4 Hall-Sensor, violett, Ausgang 2 5 Hall-Sensor, schwarz GND 6 Hall-Sensor, grün, Ausgang 1 Abb. 3-4: Elektrischer Stecker und Pinbelegung S e i t e 3112.00-02i01/2019... -
Seite 13: Schaltbild Und Signalverlauf Hall-Sensoren
Produktbeschreibung www.ketterer.de Schaltbild und Signalverlauf Hall-Sensoren Abb. 3-5: Schaltbild und Signalverlauf Hall-Sensoren S e i t e 3112.00-02i01/2019... -
Seite 14: Installation Und Betrieb
Bitte lesen Sie unbedingt die in der "Allgemeine Betriebsanleitung für Ketterer Getriebemotoren und Spindelantriebe" aufgeführten Sicherheits- und Warnhinweise und Kapitel „Montage“ sorgfältig durch, welche für alle Ketterer Antriebe und Antriebssysteme Geltung haben. Sie werden dort die allgemeinen Informationen zu den thermischen, mechanischen, elektrischen und sonstigen Gefahren sowie die Hinweise zu der Montage vorfinden. -
Seite 15: Montage Des Antriebs Mit Hubeinheit 3130.14-Vx1Exxxhxxx
Spindel in dem Rahmen mittig zu platzieren. ► Die Hubeinheit ist von unten mit dem Rahmen (Führungssystem) zu verschrauben. Abb. 4-3 Montage ► Die Montage der Hubeinheit erfolgt über 2 Befestigungsbohrungen für Schrauben WN1452 K40x16 → Anzugsdrehmoment max. 1,8 Nm S e i t e 3112.00-02i01/2019... -
Seite 16: Inbetriebnahme Und Betrieb
Bitte lesen Sie unbedingt die in der "Allgemeine Betriebsanleitung für Ketterer Getriebemotoren und Spindelantriebe" aufgeführten Sicherheits- und Warnhinweise und Kapitel „Inbetriebnahme und Betrieb“ sorgfältig durch, welche für alle Ketterer Antriebe und Antriebssysteme Geltung haben. Sie werden dort die allgemeinen Informationen zu den thermischen, mechanischen, elektrischen und sonstigen Gefahren sowie die Hinweise zu der Inbetriebnahme/Betrieb vorfinden. -
Seite 17: Stillsetzen
Bitte lesen Sie unbedingt die in der "Allgemeine Betriebsanleitung für Ketterer Getriebemotoren und Spindelantriebe" aufgeführten Sicherheits- und Warnhinweise und Kapitel „Wartung“ sorgfältig durch, welche für alle Ketterer Antriebe und Antriebssysteme Geltung haben. Sie werden dort die allgemeinen Informationen zu den thermischen, mechanischen, elektrischen und sonstigen Gefahren sowie die Hinweise zu der Wartung vorfinden. -
Seite 18: Störungen: Ursachen Und Abhilfe
Antrieb kann nicht die volle Spannungsabfall im Kabel Dickeres Kabel benutzen Last heben Motor beschädigt Antrieb zur Reparatur senden Mangelhafte Stromversorgung erhöhen Stromversorgung Motor läuft zu langsam oder nicht mit voller Kraft Spannungsabfall im Kabel Dickeres Kabel benutzen S e i t e 3112.00-02i01/2019... -
Seite 19: Allgemeine Anforderungen An Steuerung
Einsatz kommende Steuerung für den Tippbetrieb des Motorantriebs. Diese dienen als Grundlage für den sicheren Betrieb des Motorantriebs. Bei dieser Liste handelt es sich um eine nicht abschließende Liste, da die Firma Ketterer zwar eine bestimmungsgemäße Verwendung, sowie die vernünftigerweise vorhersehbare Verwendung definieren kann, jedoch den Einsatzort nicht gänzlich betrachten kann.
