ensto PXA54 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

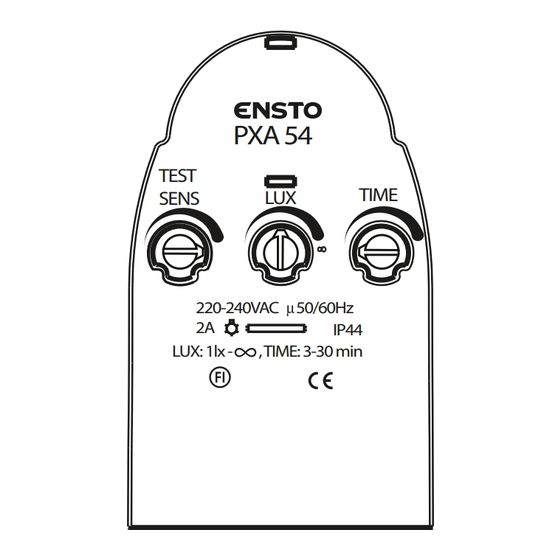

PXA 54
TEST
LUX
SENS
220-240VAC 50/60Hz
2A
LUX: 1lx -
, TIME: 3-30 min
IP44
TIME
IP44
PXA54
FIN
Käyttöohje
Bruksanvisning
SWE
Operation instruction
ENG
DEU
Bedienungsanleitung
Instruction d'opération
FRA
Návod
CZE
LAV
Instrukcija
LIT
Instrukcija
Instrukcja
POL
EST
Kasutamisjuhend
ITA
Istruzione
Iнструкция
эксплуатацii
UKR
3
Инструкция по эксплуатации
RUS
Brukanvisning
NOR
PEM1399
1.2.2013
Inhaltsverzeichnis
Verwandte Anleitungen für ensto PXA54
Inhaltszusammenfassung für ensto PXA54
- Seite 1 PEM1399 1.2.2013 PXA54 Käyttöohje Bruksanvisning Operation instruction PXA 54 Bedienungsanleitung TEST TIME Instruction d’opération SENS Návod Instrukcija Instrukcija 220-240VAC 50/60Hz IP44 Instrukcja LUX: 1lx - , TIME: 3-30 min Kasutamisjuhend Istruzione Iнструкция эксплуатацii Инструкция по эксплуатации Brukanvisning IP44...
- Seite 2 AVS21 AVR70, AVR71, AVR72 AVR8 AVR8 AVS21 AVR70, AVR71, AVR72 PIR - VALAISIMEN AVR70.4 KYTKÄNTÄKAAVIOESIMERKKI KOPPLINGSEXEMPEL MED PIR - ARMATUREN AVR70.4 WIRING DIAGRAM OF PIR LUMINAIRE AVR70.4 SCHALTSCHEMA VON PIR - LEUCHTEN AVR70.4 KELETO PIR IR VALDOMŲJŲ ŠVIESTUVŲ AVR70.4 KOMUTAVIMO SCHEMA AVR70.4 AVR70 AVR70...
- Seite 3 PIR - VALAISIMEN AVR8.1144L KYTKÄNTÄKAAVIOESIMERKKI KOPPLINGSEXEMPEL MED PIR - ARMATUREN AVR8.1144L WIRING DIAGRAM OF PIR LUMINAIRE AVR8.1144L SCHALTSCHEMA VON PIR - LEUCHTEN AVR8.1144L KELETO PIR IR VALDOMŲJŲ ŠVIESTUVŲ AVR8.1144L KOMUTAVIMO SCHEMA AVR8.1144L AVR8.114L AVR8.114L AVR8.114L AVR8.1144L...
- Seite 4 0° ,0 1 45° ,0 1 12 m 10 m 8 m 6 m 4 m 10 m 12 m 6 m 4 m 2 m 90° 270° 90° 270° 70° 290° 50° 70° 310° 290° 30° 330° 350° 10° 310°...
- Seite 5 TEST SENS 10 min 30 lx 3 min 5 lx 30 min 1 lx PXA 54 TEST TIME SENS 220-240VAC 50/60Hz IP44 LUX: 1lx - , TIME: 3-30 min TEST SENS TIME TEST . . . 3 min. 3...30 min. LED: GREEN G R G R G R...
- Seite 6 PXA 54 TEST TIME SENS TEST TEST SENS SENS 220-240VAC 50/60Hz IP44 LUX: 1lx - , TIME: 3-30 min...
-
Seite 19: Erfassungsbereich (Siehe Abbildung 2 Und 3)
1. ALLGEMEIN Die Sensorleuchte wird automatisch die Lampe einschalten, wenn es im Erfassungsbe- reich des Sensors bewegliche Wärmequellen z.B. einen Menschen oder ein Auto gibt. Bei Wahl des Befestigungsplatzes sollen mögliche Funktionsstörungen berücksichtigt werden, z.B. zu nahe der Sensorleuchte befi ndliche Lüftungsanlagen, Wärmebläser, bewegende Bau- mäste, refl ektierende Glas- bzw. - Seite 20 5. EINSTELLUNGEN Entfernen Sie den Leuchtendiff usor, bevor Sie mit den Einstellungen beginnen. Die Einstellungen werden mit einem kleinen Schraubendreher durch vorsichtiges Drehen der Schraube am jeweiligen Potentiometer vorgenommen. Die angegebenen Reglerwerte sind richtungsweisend; siehe Abbildung 3. Die werksseitigen Einstellungen sind wie folgt: TIME-Regler waagerecht (Abschaltverzögerung ca..
-
Seite 21: Wartung Und Fehlersuche
Wenn die PIR-Einheit nicht funktioniert, obwohl die Spannungsversorgung einwandfrei erfolgt, Strom abschalten, PIR-Einheit ausbauen und austauschen (setzen Sie sich mit Ihrem Elektrofachhändler oder dem Ensto-Kundendienst in Verbindung) 7. REINIGUNG Die Linse wird mit einem gewöhnlichen feuchten Tuch gereinigt. Verwenden Sie zur Reinigung niemals Reinigungsmittel, da diese die Linse beschädigen könnten. - Seite 22 La période de garantie des luminaires est de 3 ans à partir de la date d’achat, mais ne peux pas excéder 4 ans à partir de la date de fabrication. La garantie ne couvre pas les sources lumineuses (lampes). Pour les clauses de la garantie, voir www.ensto.com. Support technique: +334 68 57 20 20 Montáz svitidla múze provádet pouze pracovnik s odrovidaji kvalifi kaci pouziteliné...
