Rointe T-Serie Montage, Anbringung, Inbetriebnahme Und Funktionsweise
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
MANUAL DE
INSTRUCCIONES
MONTAJE, INSTALACIÓN, PUESTA
EN MARCHA Y FUNCIONAMIENTO
PROGRAMABLE
INSTRUCTIONS MANUAL
MOUNTING, INSTALLATION,
STARTING AND OPERATION
BEDIENUNGSANLEITUNG
MONTAGE, ANBRINGUNG, INBETRIEBNAHME
UND FUNKTIONSWEISE
MANUEL D'INSTRUCTIONS
MONTAGE, INSTALLATION, MISE EN
MARCHE ET FONCTIONNEMENT
MANUAL DE INSTRUÇÕES
MONTAGEM, INSTALAÇÃO, LIGAÇÃO
E FUNCIONAMENTO
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Rointe T-Serie
Inhaltszusammenfassung für Rointe T-Serie

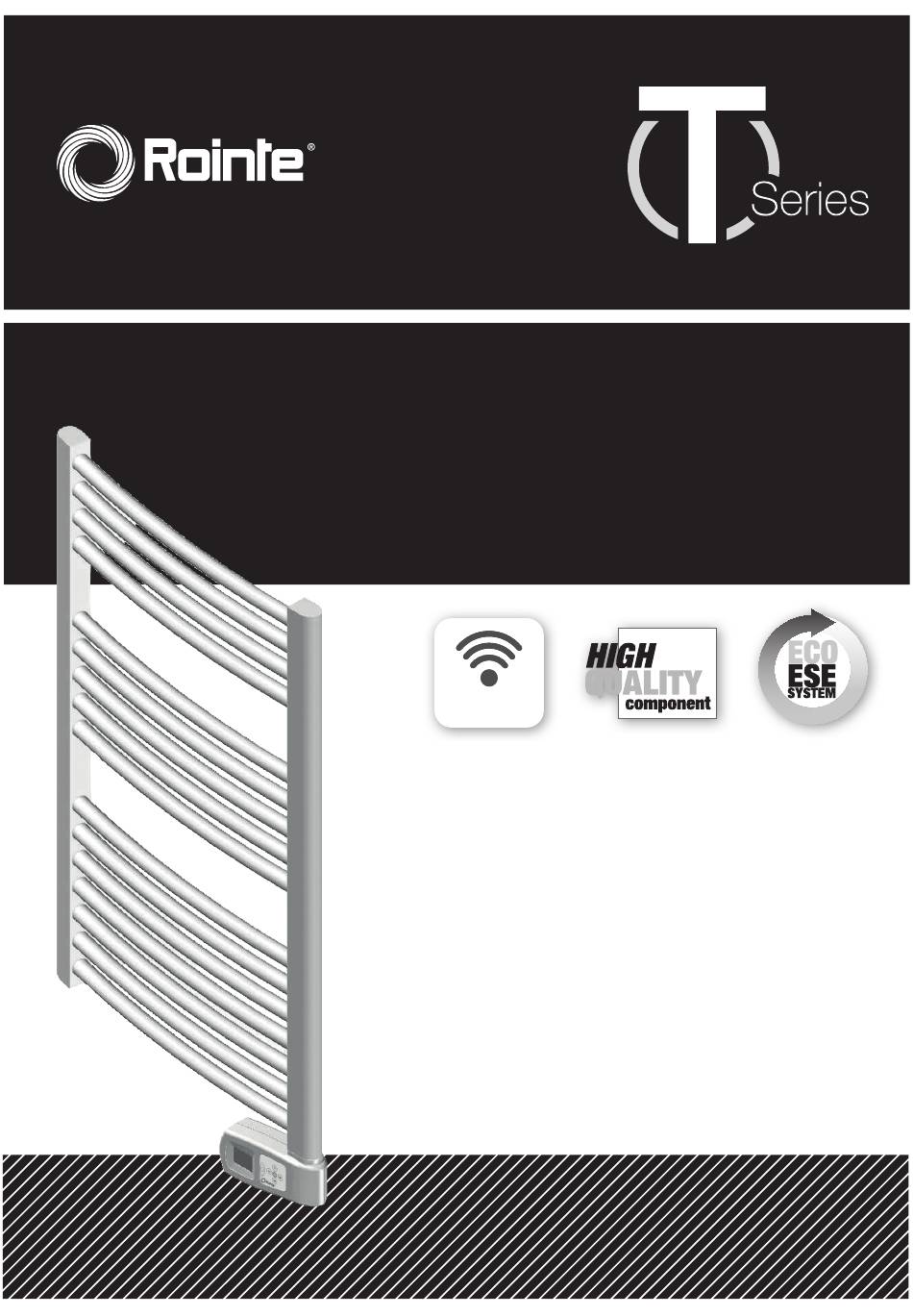

- Seite 1 MANUAL DE INSTRUCCIONES MONTAJE, INSTALACIÓN, PUESTA EN MARCHA Y FUNCIONAMIENTO PROGRAMABLE INSTRUCTIONS MANUAL MOUNTING, INSTALLATION, STARTING AND OPERATION BEDIENUNGSANLEITUNG MONTAGE, ANBRINGUNG, INBETRIEBNAHME UND FUNKTIONSWEISE MANUEL D’INSTRUCTIONS MONTAGE, INSTALLATION, MISE EN MARCHE ET FONCTIONNEMENT MANUAL DE INSTRUÇÕES MONTAGEM, INSTALAÇÃO, LIGAÇÃO E FUNCIONAMENTO...
- Seite 3 The correct operation of the heated towel raid shall mean a significant energy saving. DEUTSCH ..................24 Wir freuen uns, dass Sie sich für eine energiesparende Heizung von ROINTE entschieden haben. Dieses Handbuch soll Ihnen eine langjährige Nutzungsdauer garantieren. Lesen Sie es vor der Benutzung des Heizkörpers genau durch und bewahren Sie es an einem sicheren Ort auf, um es bei Bedarf zu Rate zu ziehen.
- Seite 24 DEUTSCH INHALTSVERZEICHNIS 1. Beschreibung Des HandtuchtrocknerS „Serie T“ ..............25 1.1. Teile der vorderen Verkleidung ..................25 1.2. Ein- und Ausschalten ....................... 26 1.3. Tastensperre ........................26 1.4. Temperaturauswahl ......................26 1.5. Manuelle und Automatik-Funktion ................. 26 1.6. Zweistündiger Intensivbetrieb (2H)................. 27 2.
-
Seite 25: Beschreibung Des Handtuchtrockners „Serie T
1. BESCHREIBUNG DES HANDTUCHTROCKNERS „SERIE T“ 1.1. Teile der vorderen Verkleidung LCD DISPLAY TASTENFELD... -
Seite 26: Ein- Und Ausschalten
1.1.1. Teile des Display ABSCHNITT ANZEIGE PROGRAMMIERUNG WOCHENTAGE AUSGEWÄHLTE TEMPERATUR/UHRZEIT TASTENSPERRE AUTOMATIK-FUNKTION MANUELLE FUNKTION FROSTSCHUTZ-MODUS ENERGIESPAR-MODUS KOMFORT-MODUS HANDTUCHTROCKNER-NUTZUNG 1.2. Ein- und Ausschalten Durch Drücken der Taste wird der Handtuchtrockner ein- bzw. ausgeschaltet. 1.3. Tastensperre Durch gleichzeitiges Drücken der Tasten während 3 Sekunden wird die Tasten- sperre aktiviert, erscheint das entsprechende Icon und die Tasten reagieren nicht mehr. -
Seite 27: Manuelle Funktion
1.5.1. Manuelle Funktion Bei dieser Funktion kann zwischen den Betriebsmodi KOMFORT; ENERGIESPAR und FROSTSCHUTZ gewechselt und die Temperatureinstellung wie im Punkt 1.4. angegeben verändert werden. ICON MODUS TEMPERATURSPANNE 20ºC - 30ºC KOMFORT ENERGIESPAR 15ºC 19.5ºC FROSTSCHUTZ 8ºC 1.5.2. Automatik-Funktion Bei dieser Funktion wird die im Handtuchtrockner gespeicherte Programmierung aktiv. 1.6. - Seite 28 Durch dreisekündiges Drücken der Taste blinkt das Sonnensymbol ( ) sowie die programmierte Komforttemperatur. Mit den Tasten wird die Temperatur des Komfortmodus gesenkt oder angehoben (Temperatur zwischen 20 und 30°C). Nach einmaligem kurzem Drücken der Taste blinkt das Mondsymbol ( ) sowie die pro- grammierte Energiespartemperatur, die zwischen 15°C und 19,5°C liegen kann.
-
Seite 29: Montageanleitung
3. MONTAGEANLEITUNG Im Innern der Verpackung befindet sich ein Befestigungs-Set. 1. Wählen Sie eine adäquate Position an der Wand aus. 2. Halten Sie die Montageschablone an die Wand und zeichnen sie die Bohrlöcher an. 3. Nehmen Sie die Montageschablone beiseite und bohren sie die Löcher in die Wand. 4. - Seite 30 Abbildung 2. Maßnahmen und technische Eigenschaften Libelle Libelle Libelle Libelle REFERENZ TN030 *** 500 mm 300 mm 800 mm 624 mm 49 mm TN050 *** 500 mm 300 mm 1,200 mm 1,024 mm 49 mm TN075 *** 500 mm 300 mm 1,600 mm 1,424 mm 49 mm...
-
Seite 31: Regeln Für Aufbau Und Anschluss
4. REGELN FÜR AUFBAU UND ANSCHLUSS Der Anschluss ans Stromnetz muss unter Berücksichtigung der korrekten Spannung erfolgen (siehe Etikett mit den technischen Daten). Für dieses Gerät ist eine dauerhafte Verbindung mit einer ortsfesten Anlage/Anbringung vorgesehen. Der Schaltkreis für die Stromversorgung des Heizkörpers muss einen allpoligen Schalter mit mindestens. -
Seite 32: Sonderregeln Für Badezimmer
6.1. Benötigt Ihr ROINTE-Heizkörper den Garantieservice, wenden Sie sich bitte an die Verkaufsstelle (Vertreiber/Installateur). Bei jeglichen Schwierigkeiten können sie über die HOTLINE +34 902 15 80 49 oder per E-Mail sat@rointe.com von ROINTE technische Hilfe anfordern. 6.2. ROINTE garantiert Ihnen, dass dieses Produkt beim ersten Kauf und für die nachfolgen-... - Seite 33 Das Symbol mit der durchgestrichenen Mülltonne über einem horizontalen Balken ist auf allen Produkten von ROINTE angebracht, um den Konsumenten an die Verpflichtung der Mülltrennung zur ge- sonderten Abholung zu erinnern. Der Konsument muß sich mit der örtlichen Behörde oder dem Verkäufer...
