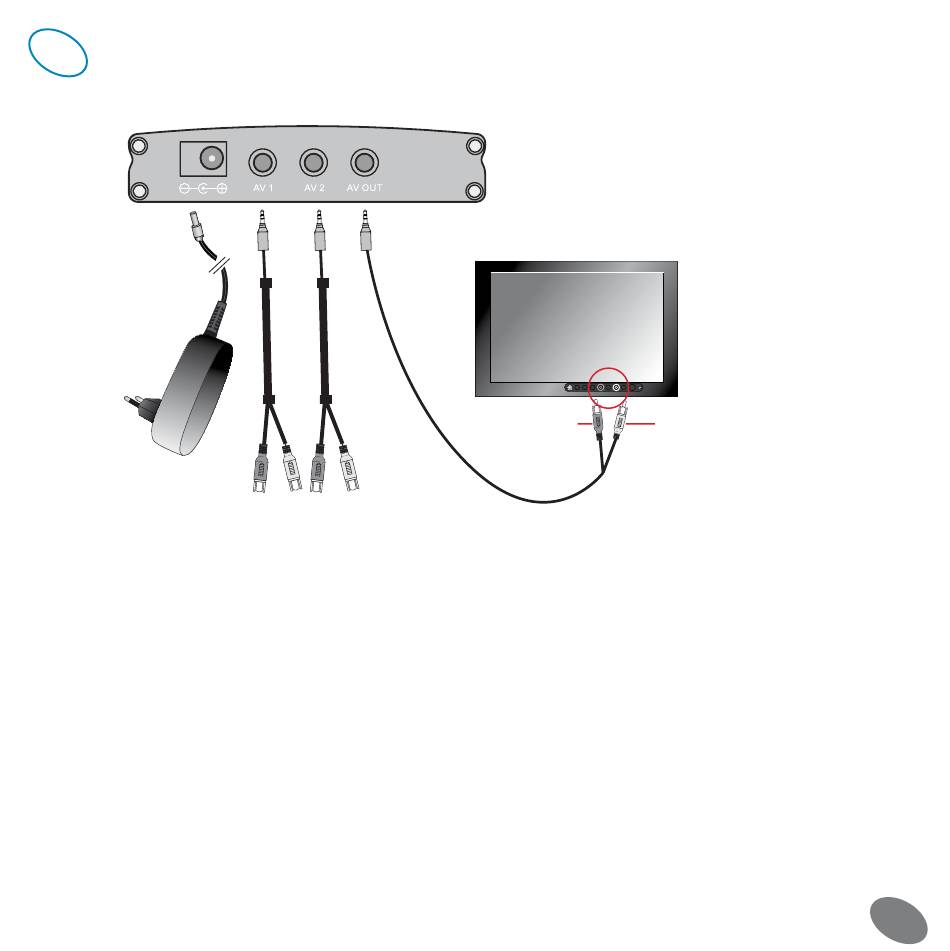

aaNSlUITINGEN oP DE lEZEr

Video
Audio
1- De 12 VDC-adapter wordt op een stopcontact aangesloten als alle aansluitingen op de lezer zijn
uitgevoerd.
2- Aansluiting op de eerste op te nemen bron. U kunt de camera's direct aansluiten op de A/V-
uitgang van een monitor van de videobewaking.
Vrouwelijke 'Gele' RCA voor de VIDEO-ingang.
Vrouwelijke RCA 'wit' voor de AUDIO-ingang.
3- Aansluiting op de tweede op te nemen bron, met dezelfde kenmerken als de eerste bron.
4- Aansluiting op de monitor of de televisie
Mannelijke RCA 'geel' die wordt aangesloten op de VIDEO-ingang van de monitor of de televisie.
Mannelijke RCA 'wit' die wordt aangesloten op de AUDIO-ingang van de monitor of de televisie.
