14 Označení směru otáčení
15 Otvor ochranného krytu
16 upínací vřeteno
17 upínací příruba se závitem
18 Stavěcí šroub
19 upínací příruba
20 Vymezovací podložky
21 příruba

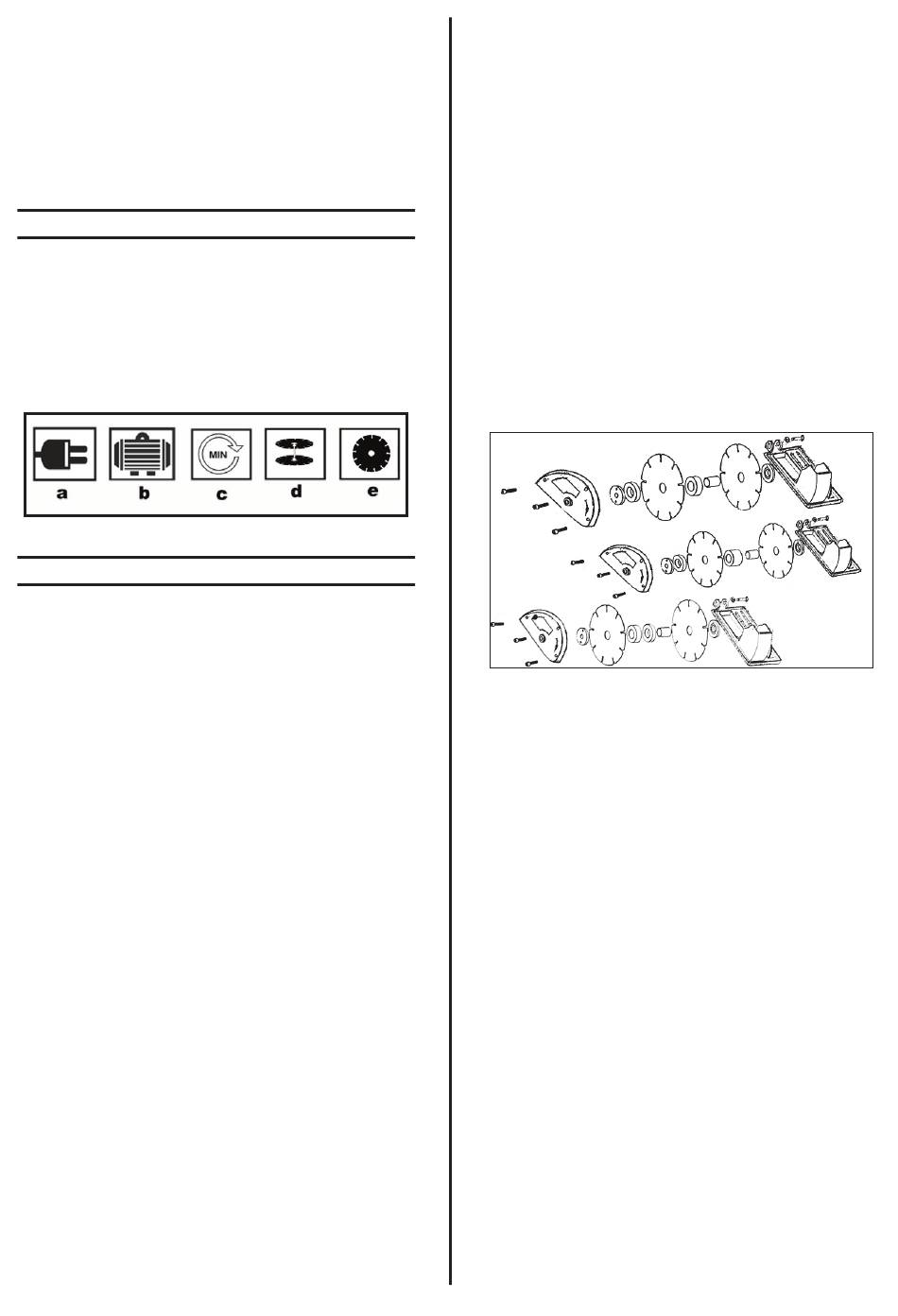

pIKtOgRAMY
piktogramy uvedené na obalu výrobku :
a) Hodnoty napájení
b) příkon
c) Otáčky naprázdno
d) Šířka drážek
e) průměr kotouče
pOuŽItÍ A pROVOZ
nářadí ASISt je určeno pouze pro domácí nebo hob-
by použití.
Výrobce a dovozce nedoporučují používat toto nářadí
v extrémních podmínkách a při vysokém zatížení.
jakékoliv další doplňující požadavky musí být předmě-
tem dohody mezi výrobcem a odběratelem.
Montáž
Dbejte na to, abyste měli dostatek místa pro práci a
neohrozili ostatní osoby.
- před uvedením do provozu musí být řádně namon-
továny všechny kryty a ochranná zařízení.
- než začnete přístroj nastavovat, vytáhněte síťový
kabel ze zásuvky
Montáž či výměna kotouče
1. Stiskněte startovací tlačítko vřetene (7).
2. Otočením upínacího vřetene (16) upevněte upínací
vřeteno v aretaci vřetene. Aretovací tlačítko vřetene
(7) držte dále stisknuté.
3. povolte upínací matici (17) pomocí upínacího klíče
(13). Aretovací tlačítko vřetene (7) uvolněte.
4. Sejměte upínací přírubu se závitem (17) otvorem
ochranného krytu (15).
5. Sejměte řezný kotouč (8) jeho zvednutím z up-
ínacího vřetene 16) až k ochrannému krytu a poté jej
vysuňte směrem ven.
6. Odstraňte přírubu (21) a vymezovací podložky (20)
otvorem v ochranném krytu (15).
7. Sejměte druhý řezný kotouč (8) jako v kroku 5.
8. upínací příruba (19) může zůstat na upínacím
vřetenu (16). pokud jste sejmuli upínací přírubu (19),
věnujte pozornost správnému umístění. Obrys upínací
příruby (19) musí být orientován ve směru motoru.
Když upínací přírubou (19) otáčíte, musí se otáčet
také upínací vřeteno (16).
9. nasaďte požadovaný řezný kotouč (8) na upínací
přírubu (19). Štítek na kotouči je vždy orientován
směrem k přístroji.
10. nastavte požadovanou šířku řezu výběrem vym-
ezovacích podložek (20). nasuňte je na upínací
vřeteno (16). následuje příruba (21). následuje druhý
řezný kotouč (8). Veškeré vymezovací podložky (20),
které se nepoužijí pro nastavení šířky drážky, je nutné
namontovat po druhém řezném kotouči na upínací
vřeteno (16).
11. nasaďte upínací přírubu se závitem (17) znovu na
upínací vřeteno (16).
12. Stiskněte aretovací tlačítko vřetene (7) a otočte
upínací vřeteno (16) tak, aby aretace vřetene fixova-
la upínací vřeteno (16). upínací přírubu se závitem
(17) znovu utáhněte upínacím klíčem (13). Aretovací
tlačítko vřetene (7) můžete znovu uvolněte.
13. Diamantové řezné kotouče měňte pouze v párech.
Nastavení hloubky drážky
1. povolte stavěcí šroub (18).
2. nastavte hloubkový doraz na požadovanou hloubku.
Za tímto účelem je nutné přestavit ochranný kryt (5).
3. upevněte ochranný kryt (5) znovu pomocí stavěcího
šroubu (18).
Odsávání prachu
Zednická drážkovací fréza vytváří během práce
značné množství prachu. Z tohoto důvodu noste ochr-
annou masku proti prachu a vždy připojte průmyslový
vysavač. V případě poruchy prachového odsávacího
systému přerušte práci a odstraňte poruchu!
Montáž odsávání prachu
na přípojce pro odsávání (10) uvolněte šroubovou
krytku. nasaďte hadici průmyslového vysavače přes
šroubovou krytku a šroubovou krytku utáhněte.
nemá-li hadice průmyslového vysavače správný
průměr pro přímé připojení, můžete otočením nasu-
nout adaptér odsávání (11) jako mezikus.
Vždy připojte odsávání prachu. Hrozí poškození moto-
ru kvůli chybějícímu odsávání, a na takové poškození
se nevztahuje záruka.
Zapnutí a vypnutí
ujistěte se, zda se napětí síťové přípojky shoduje s
údaji na typovém štítku na přístroji.
připojte zařízení k síťovému napětí.
