VISP2 – PAN/TILT MOTOR VOOR BINNENCAMERA 24V AC
1. Inleiding
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Als het toestel werd
beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
2. Installatie & onderhoud
De module moet op een wandhouder gemonteerd worden. Om de zwenk- en kantelmodule op de wandhouder te
bevestigen, heeft u de 2 roestvrijstalen schroeven M6x15 nodig die samen met de VISP2 geleverd wordt. Steek de
schroeven door de onderkant van de wandhouder in de module en draai ze stevig aan.
De VISP2 dient niet te worden gesmeerd en vereist geen onderhoud.
3. Bekabeling

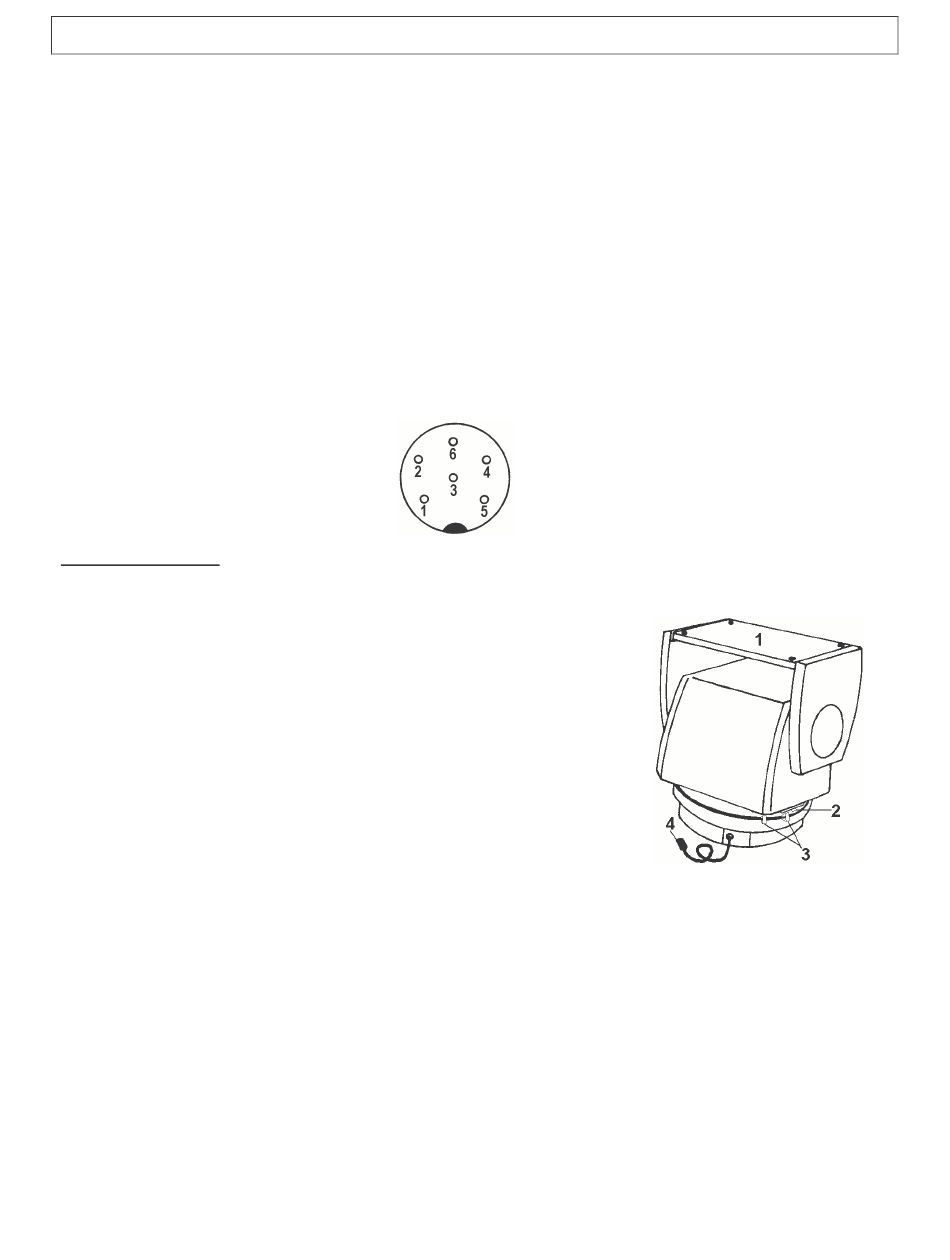

Stel de verbindingskabel samen zoals aangeduid in de figuur hieronder voor een goede werking.
1. COMMON (rood)
2. AC24V/AUTO (zwart)
3. TILT NEER (blauw)
4. TILT OP (geel)
5. PAN RECHTS (groen)
6. PAN LINKS (wit)
Omgekeerde montage: wanneer de module ondersteboven wordt gemonteerd, wordt de links/rechts-regeling voor
manuele bediening omgekeerd. Dit moet gecorrigeerd worden bij het aanbrengen van de kabel tussen de
regeleenheid en de VISP2. Verwissel de verbindingsdraden van aansluitpunten 5 en 6.
4. Instellen van de eindbegrenzers
1. Camerahouder
2. Eindschakelaar
3. Eindbegrenzer links/rechts
4. Aansluiting op regeleenheid (VSCP1)
Sluit, na de installatie van kabel en module, de regeleenheid aan op een 24Vac
stroombron. Zorg dat de auto-schakelaar op OFF staat. Regel de eindbegrenzers
door deze eraf te nemen en te plaatsen waar u ze wenst.
5. Specificaties
Max. bewegingsvrijheid
Eindbegrenzing
Snelheid
Nominale belasting
Ingangsspanning
Verbruik
Kabelvereiste
Werktemperatuur
Materiaal
Afwerking
Afmetingen
Gewicht
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
VISP2
Zwenken: 355° / Kantelen: ± 100°
Extern instelbaar
zwenken/kantelen: 5° / seconde
7kg
24Vac
7W
Zes stroomdraden, niet afgeschermd
-5°C tot + 60°C
plastic
beige
179 x 115 x 180mm
1.6kg
