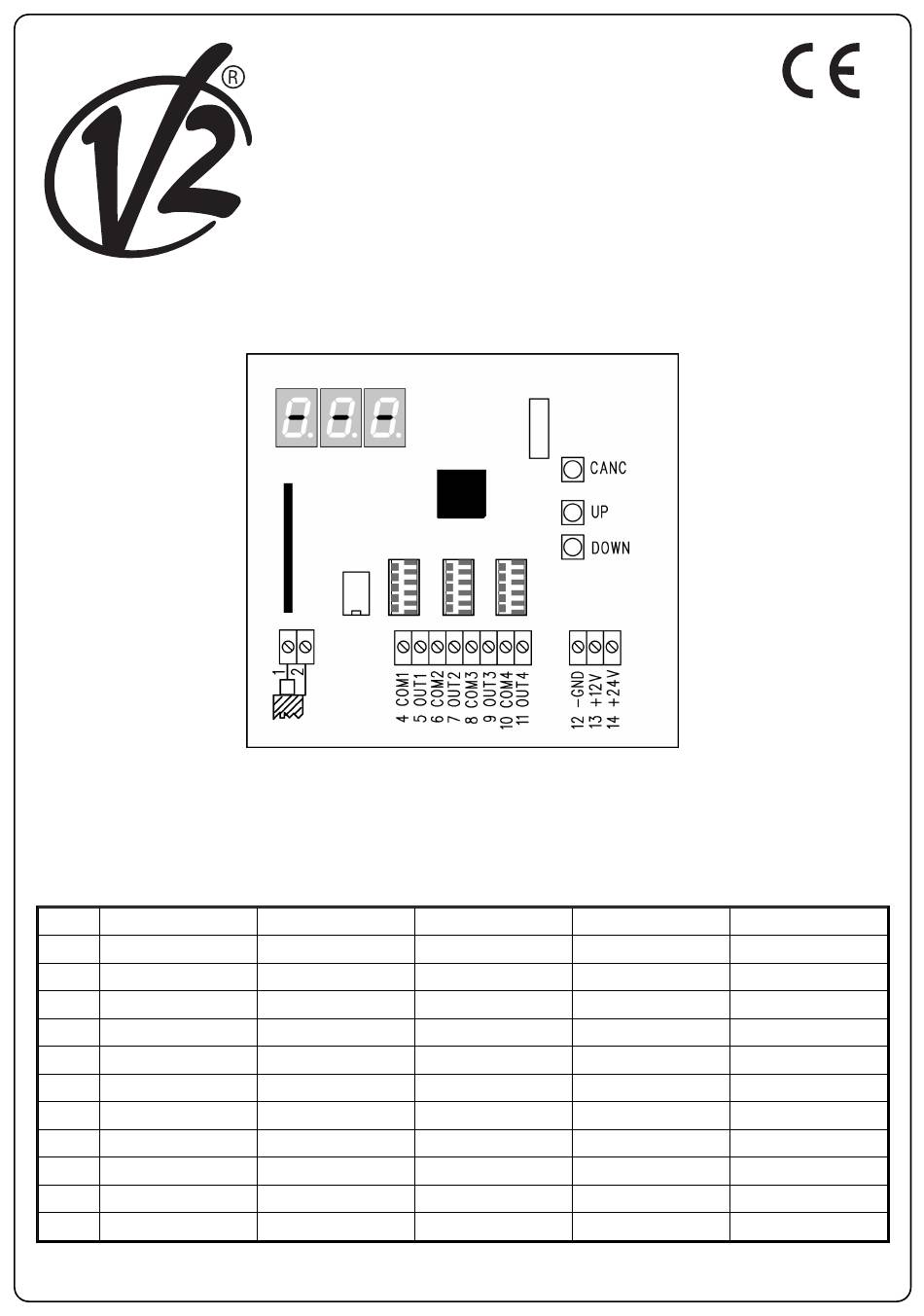

COLLEGAMENTI ALLA MORSETTIERA - CONNECTIONS TO THE TERMINAL BOARD - ENCLENCHEMENT AU BORNER
1. Centrale antenna
2. Schermatura antenna
4. Comune relè 1
5. Uscita relè 1
6. Comune relè 2
7. Uscita relè 2
8. Comune relè 3
9. Uscita relè 3
10. Comune relè 4
11. Uscita relè 4
12. - 13 Alimentazione 12 VAC/DC
12. - 14. Alimentazione 24 VAC/DC
V2 S.p.A.
Corso Principi di Piemonte, 65/67 - 12035 RACCONIGI (CN) ITALY
tel. +39 01 72 81 24 11
info@v2home.com
RXP
ANSCHLÜSSE AM KLEMMENBRETT - CONEXION DE LOS BORNES
Antenna masquade
Antenna shield
Common relay 1
Exit relay 1
Common relay 2
Exit relay 2
Common relay 3
Exit relay 3
Common relay 4
Exit relay 4
Power supply 12 VAC/DC
Power supply 24 VAC/DC
fax +39 01 72 84 050
www.v2home.com
Central antenne Zentrale Antenne
Masquage antenne Entstörung Antenne
Commun du premier relais Allgemeines Relais 1
Sortie du premier relais Relaisausgang 1
Commun du seconde relais Allgemeines Relais 2
Sortie du seconde relais Relaisausgang 2
Commun troisième relais Allgemeines Relais 3
Sortie du troisième relais Relaisausgang 3
Commun du quatrième relais Allgemeines Relais 4
Sortie du quatrième relais Relaisausgang 4
Alimentation 12 VAC/DC Versorgung 12 V GS/WS
Alimentation 24 VAC/DC Versorgung 24 V GS/WS
IL n. 065
EDIZ. 02/10/2007
Antena (positivo)
Antenna (malla)
Común relé 1
Salida relé 1
Común relé 2
Salida relé 2
Común relé 3
Salida relé 3
Común relé 4
Salida relé 4
Alimentación 12 VAC/DC
Alimentación 24 VAC/DC
