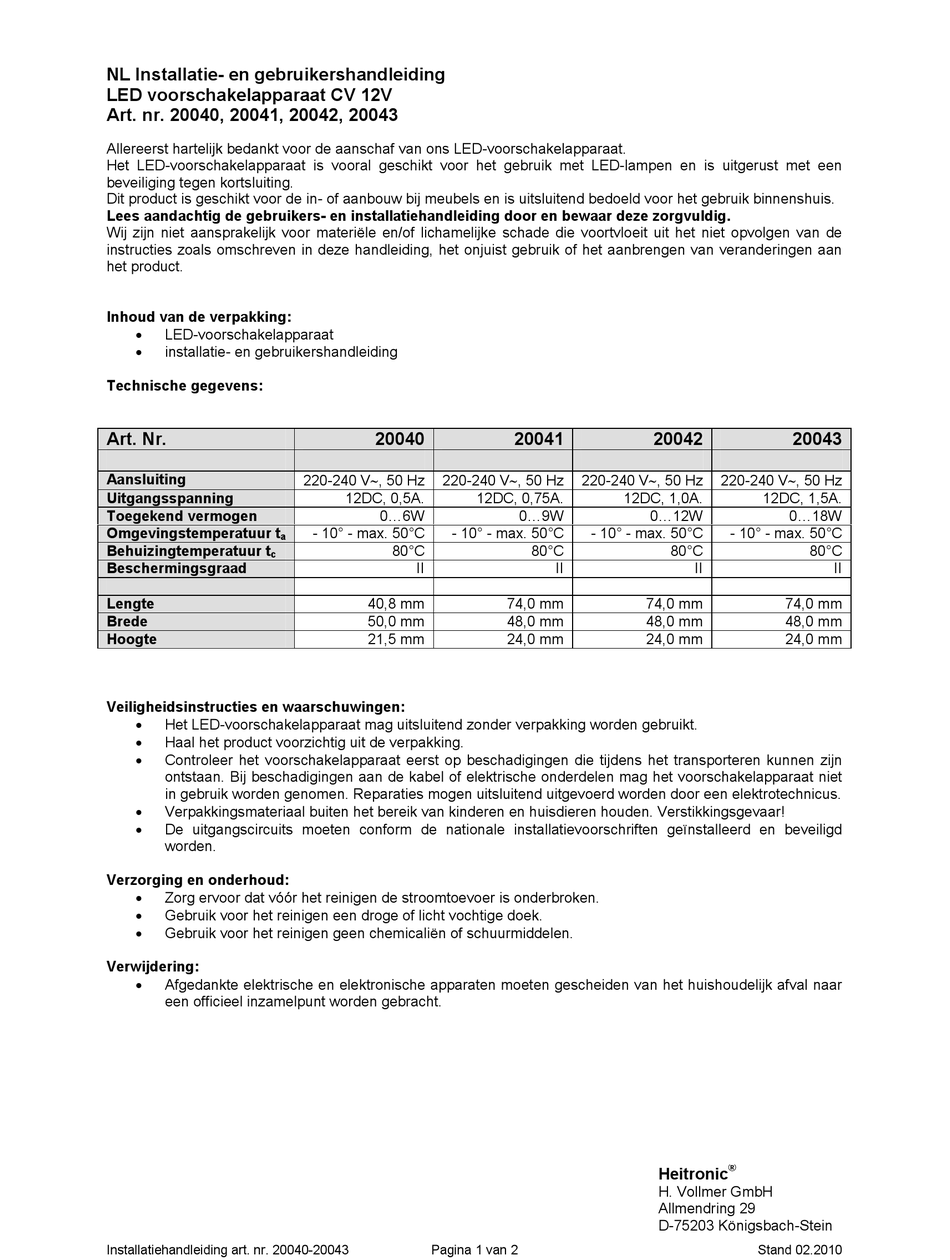

NL Installatie- en gebruikershandleiding

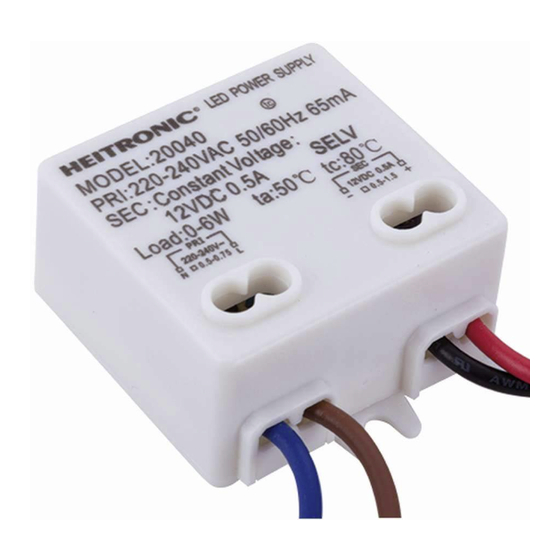

LED voorschakelapparaat CV 12V
Art. nr. 20040, 20041, 20042, 20043
Allereerst hartelijk bedankt voor de aanschaf van ons LED-voorschakelapparaat.
Het LED-voorschakelapparaat is vooral geschikt voor het gebruik met LED-lampen en is uitgerust met een
beveiliging tegen kortsluiting.
Dit product is geschikt voor de in- of aanbouw bij meubels en is uitsluitend bedoeld voor het gebruik binnenshuis.
Lees aandachtig de gebruikers- en installatiehandleiding door en bewaar deze zorgvuldig.
Wij zijn niet aansprakelijk voor materiële en/of lichamelijke schade die voortvloeit uit het niet opvolgen van de
instructies zoals omschreven in deze handleiding, het onjuist gebruik of het aanbrengen van veranderingen aan
het product.
Inhoud van de verpakking:

LED-voorschakelapparaat

installatie- en gebruikershandleiding
Technische gegevens:
Art. Nr.
Aansluiting
Uitgangsspanning
Toegekend vermogen
Omgevingstemperatuur t
a
Behuizingtemperatuur t
c
Beschermingsgraad
Lengte
Brede
Hoogte
Veiligheidsinstructies en waarschuwingen:

Het LED-voorschakelapparaat mag uitsluitend zonder verpakking worden gebruikt.

Haal het product voorzichtig uit de verpakking.

Controleer het voorschakelapparaat eerst op beschadigingen die tijdens het transporteren kunnen zijn
ontstaan. Bij beschadigingen aan de kabel of elektrische onderdelen mag het voorschakelapparaat niet
in gebruik worden genomen. Reparaties mogen uitsluitend uitgevoerd worden door een elektrotechnicus.

Verpakkingsmateriaal buiten het bereik van kinderen en huisdieren houden. Verstikkingsgevaar!

De uitgangscircuits moeten conform de nationale installatievoorschriften geïnstalleerd en beveiligd
worden.
Verzorging en onderhoud:

Zorg ervoor dat vóór het reinigen de stroomtoevoer is onderbroken.

Gebruik voor het reinigen een droge of licht vochtige doek.

Gebruik voor het reinigen geen chemicaliën of schuurmiddelen.
Verwijdering:

Afgedankte elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval naar
een officieel inzamelpunt worden gebracht.
Installatiehandleiding art. nr. 20040-20043
20040
220-240 V, 50 Hz 220-240 V, 50 Hz
12DC, 0,5A. 12DC, 0,75A.
0...6W
- 10° - max. 50°C - 10° - max. 50°C
80°C
II
40,8 mm
50,0 mm
21,5 mm
Pagina 1 van 2
20041 20042
220-240 V, 50 Hz
12DC, 1,0A.
0...9W 0...12W
- 10° - max. 50°C
80°C 80°C
II
74,0 mm 74,0 mm
48,0 mm 48,0 mm
24,0 mm 24,0 mm
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
20043
220-240 V, 50 Hz
12DC, 1,5A.
0...18W
- 10° - max. 50°C
80°C
II II
74,0 mm
48,0 mm
24,0 mm
®
Stand 02.2010
