Bedienungsanleitung

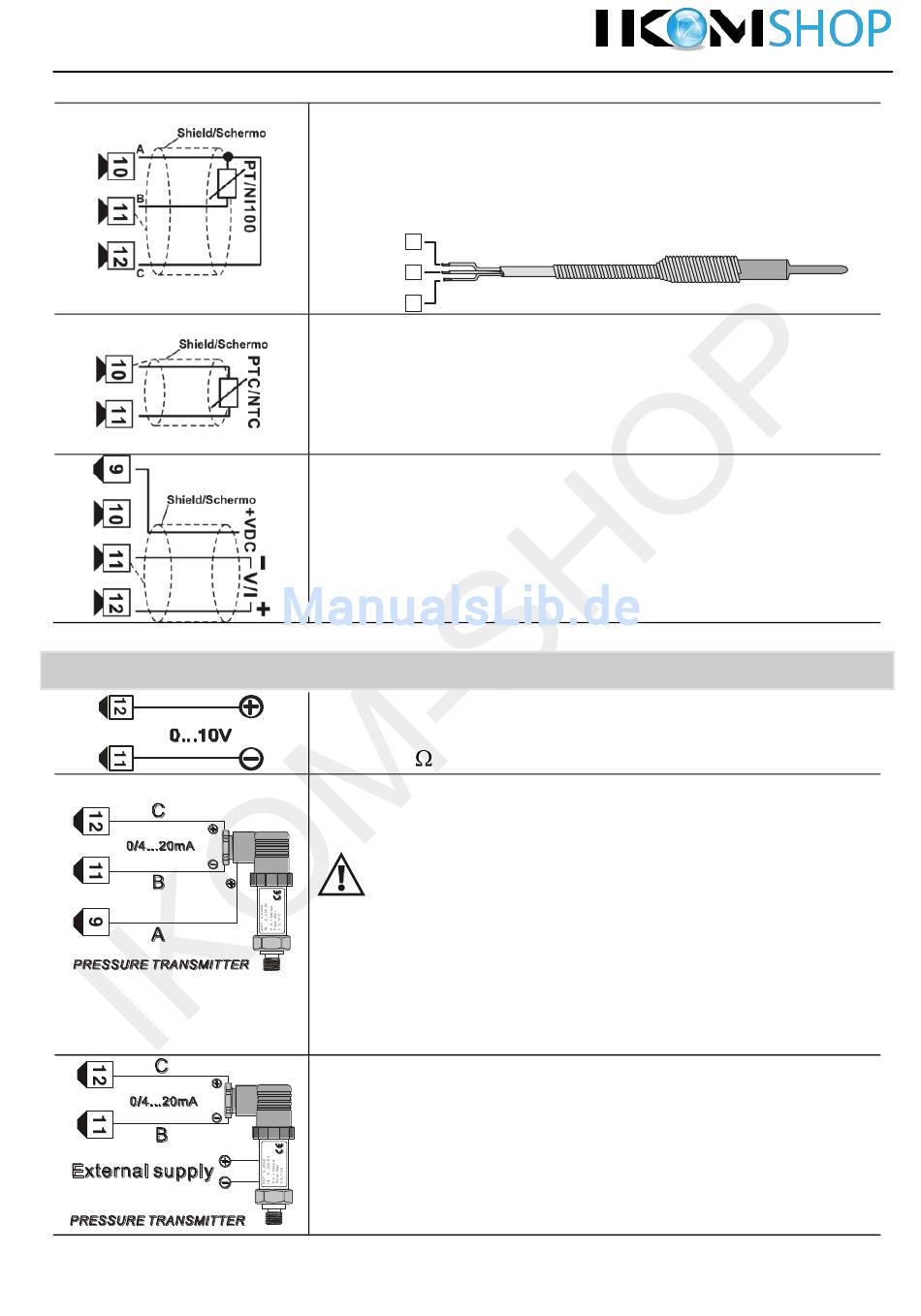

Beispiele Analoger Eingang

10.4
-PT100, NI100
Für einen 3-Leiter PT100 benutzen sie Kabel mit
dem selben Durchmesser;
Für einen 2-Leiter Pt100, schließen sie die
Klemmen 10 und 12 kurz.
R E D
12
W H ITE
11
R E D
10
Für NTC, PTC, PT500, PT1000, Potentiometer
Analoger Eingang V/mA
Polarität beachten
Signale 0...10V
Polarität beachten
Ri>=110K
Signale 0/4...20mA 3-Leiter
Polarität beachten
A= Sensor Versorgung
Überprüfen sie die Anforderungen an die
Versorgung
anhand des Datenblatts des Sensors!
Kapazität 12...24V / 30mA für modele AD
Kapazität 8V / 20mA für modele A-B-C
B= Sensor Masse
C= Sensor Ausgang
Signale 0/4...20mA
Wenn Sensor eine externe
Spannungsversorgung: benötigt
-Polaritäten beachten
B= Sensor Masse
C= Sensor Ausgang
9
