Schritt 4 - Anschluss an NMEA0183-kompatible Geräte
Die beiden unabhängigen NMEA0183-Datenanschlüsse ermöglichen den Anschluss eines Kartendruckers oder anderer NMEA0183-
kompatibler Geräte. Jeder Anschluss besteht aus zwei farbcodierten Drähten, wie in der Tabelle in Abbildung 8 und dem Diagramm in
Abbildung 9 gezeigt. Schließen Sie die Drähte an die entsprechenden Anschlüsse an Ihrem NMEA0183-kompatiblen Gerät an. Weitere
Informationen erhalten Sie in Gerätehandbuch.
Der AIS-Empfänger verfügt über einen Hochgeschwindigkeitsanschluss, der mit 38.400 Baud läuft, und einen mit niedriger
Geschwindigkeit, der mit 4.800 Baud läuft. Der Hochgeschwindigkeitsanschluss ist hauptsächlich zum Anschluss an einen
Kartendrucker vorgesehen, während der Anschluss mit niedriger Geschwindigkeit zum Anschluss an andere NMEA0183-Geräte
vorgesehen ist. Es ist eine Multiplexing-Funktion vorhanden, d.h. dass alle über den Anschluss mit niedriger Geschwindigkeit
empfangenen Meldungen automatisch über den Anschluss mit hoher Geschwindigkeit übertragen werden. Dies ist insbesondere dann
nützlich, wenn ein Kartendrucker mit einem einzigen NMEA0183-Anschluss verwendet wird, da alle anderen Sensoren (wie ein
Gyrokompass) über den Anschluss mit niedriger Geschwindigkeit an den AIS-Empfänger angeschlossen und der AIS-Empfänger über
den Hochgeschwindigkeitsanschluss mit dem Kartendrucker verbunden werden kann, der gleichzeitig AIS-Informationen und
Kursinformationen empfängt. Stellen Sie bitte sicher, dass Ihr Gerät so konfiguriert ist, dass es die korrekte Baud-Rate für den
Anschluss verwendet, an den es angeschlossen ist.

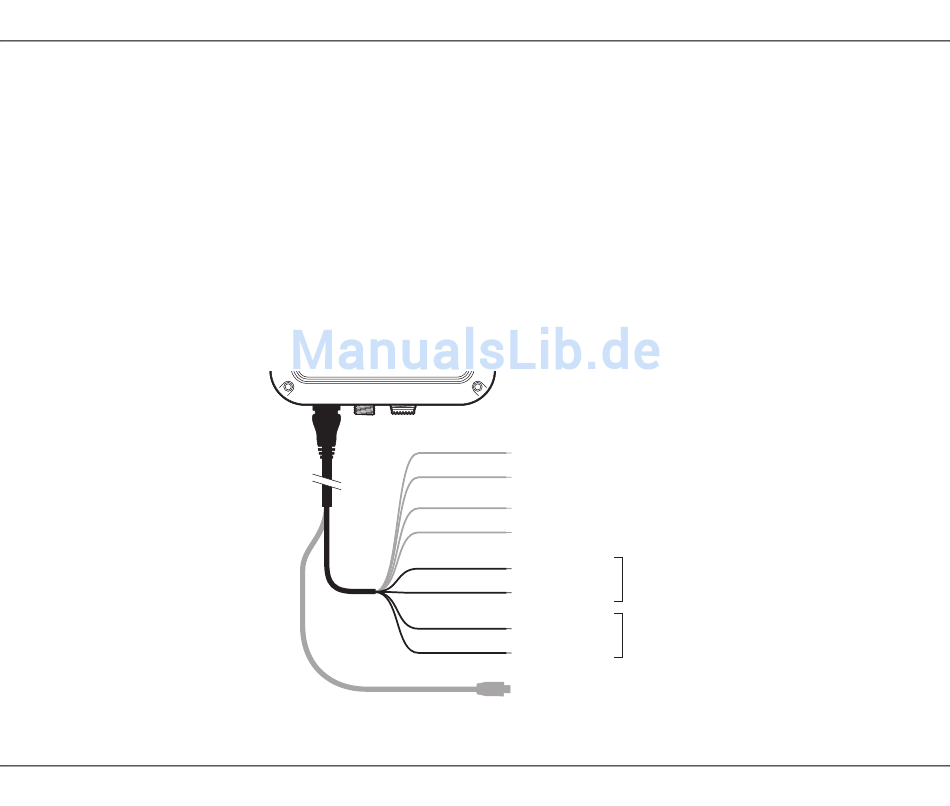

Abbildung 9
Anschluss an den NMEA0183-Datenanschluss
www.busse-yachtshop.de | info@busse-yachtshop.de
Rot
Stromeingang +
Schwarz
Stromeingang –
Grün
Wird nicht verwendet
Orange
Wird nicht verwendet
Braun
Übertragung +
Blau
Übertragung -
Lila
Empfang +
Gelb
Empfang -
USB
NMEA0183
38.400 Baud
NMEA0183
4.800 Baud
