Precision TA500 Betriebsanleitung Seite 29

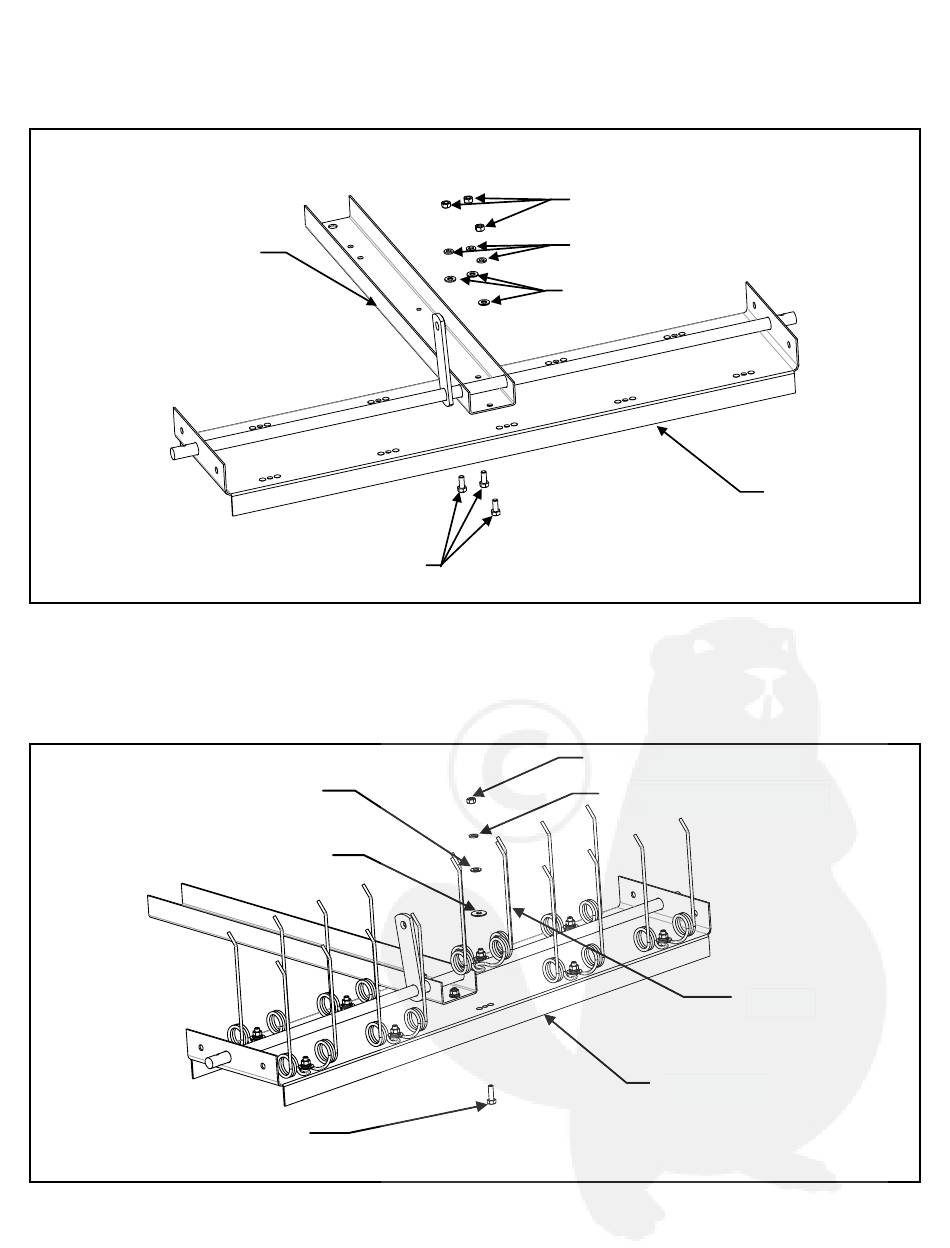

2. Richten Sie die drei hinteren Löcher an der Zugstange auf die entsprechenden Löchern in der Grundplatte aus. Stecken Sie eine 5/16"
x 3/4" Sechskantkopfschraube in eines der Löcher in der Basisplatte und dann durch das Loch in der Zugstange. Stecken Sie eine 5/16"
Unterlegscheibe auf die Schraube, gefolgt von einer 5/16" Unterlegscheibe, dann befestigen Sie sie mit einer 5/16" Sechskantkopfmutter.
Wiederholen Sie diesen Vorgang bei den verbleibenden zwei Löchern. Siehe Abbildung 2.
Schubstange
Tow Bar
5/16" x 3/4" Sechskantkopfbolzen
Abbildung 2
Figure 2
3.Stecken Sie eine 5/16" x 1" Sechskantkopfschraube in eins der verbleibenden Löcher in der Grundplatte, legen Sie eine 5/16" Schutzblechscheibe auf die
Schraube, gefolgt von einer 5/16" Unterlegscheibe und einer 5/16" Federscheibe. Bringen Sie locker eine 5/16" Sechskantkopfmutter an. Wiederholen Sie
diesen Vorgang bei den verbleibenden acht Löchern. Schieben Sie einen Zacken zwischen eine Schutzblechschraube und der Grundplatte an, befestigen Sie
sie mit einer Sechskantkopfmutter und wiederholen Sie dies bei den verbleibenden acht Zacken. Siehe Abbildung 3.
5/16" Unterlegscheibe
5/16" Flat Washer
5/16" Schutzblechscheibe
5/16" Fender Washer
5/16" x 1" Sech-
5/16" x 1" Hex
skantkopfbolzen
Abbildung 3
Figure 3
5/16" x 3/4" Hex Head Bolt
Head Bolt
5/16" Sechskantkopfvmuttervv
5/16" Hex Head Nut
5/16" Sicherungsscheibe
5/16" Lock Washer
5/16" Unterlegscheibe
5/16" Flat Washer
5/16" Sechskantkopfmutter
5/16" Hex Head Nut
5/16" Sicherungsscheibe
5/16" Lock Washer
5
Grundplatte
Base Plate
Zacken
Tine
Grundplatte
Base Plate
