Caution: Read all Safety Instructions and Operating Instructions Carefully.

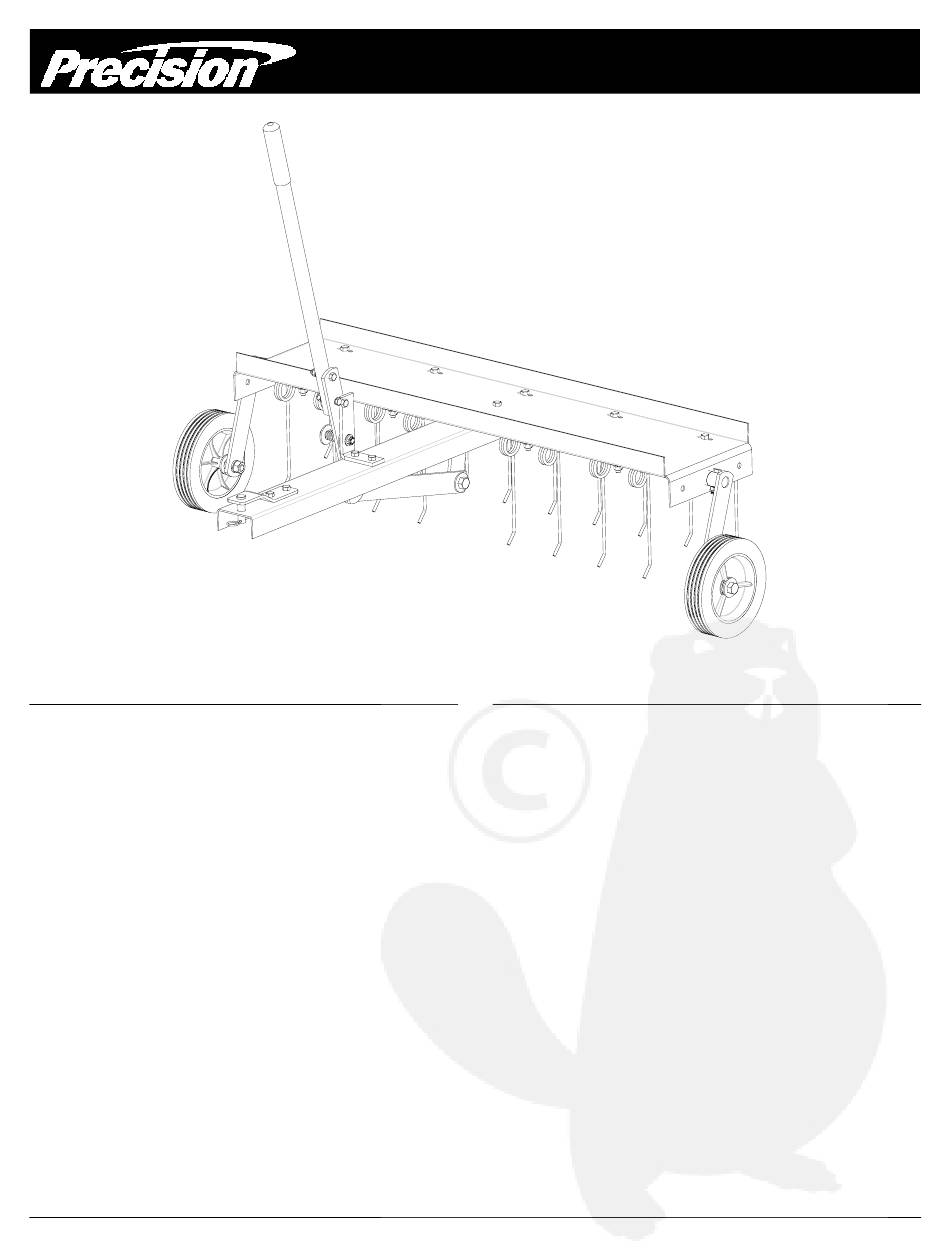

Owner's Manual | TA500 | 40" Spike Aerator
Your New Spike Aerator
Congratulations on your purchase of a new Precision
Products Inc. Spike Aerator. Your aerator has been en-
gineered and built to give you the most dependable
and best performing product possible.
If you experience any problem you can not easily re-
solve, please feel free to contact our knowledgeable
and helpful customer service department toll-free at
1 (800) 225-5891.
Form No. 5570 (Rev. 10/11)
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Precision TA500
Inhaltszusammenfassung für Precision TA500
-
Seite 25: Ihr Neuer Vertikutierer
Betriebsanleitung | TA500 | 40” Schleppvertikutierer Inhalt der Betriebsanleitung Ihr neuer Vertikutierer Sicherheitsanleitungen ............2 Herzlichen Glückwunsch zu Ihrem Kauf eines neuen Pre- Montage .................. 4-9 cision Products Inc. Vertikutierers. Ihr Vertikutierer wurde Betrieb ..................10 entwickelt und gebaut, um Ihnen das zuverlässigste und leistungsstärkste Produkt überhaupt zu bieten. -
Seite 26: Regeln Für Einen Sicheren Betrieb
Regeln für einen sicheren Betrieb Alle Stromgeräte können Verletzungen oder Schäden an den Geräten verursachen, wenn sie nicht richtig betrieben werden. Bitte lesen und befolgen Sie die folgenden Sicherheitsregeln und seien Sie immer vorsichtig, wenn Sie die Geräte in Betrieb nehmen. •... - Seite 27 Inhalt des Eisenwarenpakets Ref. Beschreibung Ref. Beschreibung Quantität Quantität Grundplatte 1/2” x 1-3/4” Passschraube Schubstange 1/2” x 3-1/2” Gabelbolzen Gabelplatte Kompressionsfeder Griff 1/2” Unterlegscheibe Achsbausatz 1/2” Nylon-Unterlegscheibe Radklammer 3/8” Unterlegscheibe Hebelverbindung 5/16” Schutzblechscheibe Verbindungsstange 5/16” Unterlegscheibe Zacken 1/2” Sicherungsscheibe Griffklammer 5/16”...
- Seite 28 Montageanleitungen (2) 1/2” Schlüssel (2) 3/4” Schlüssel (2) 9/16” Schlüssel Aus dem Karton nehmen Nehmen Sie alle Teile und Pakete der Eisenteile aus dem Karton und legen Sie sie aus. Identifizieren Sie sie, indem Sie die Zeichnungen auf den Seiten 2 und 3 verwenden. 1.Legen Sie die Basisplatte auf eine flache Oberfläche, wobei die Vorderseite von Ihnen weggedreht ist (die Vorderseite hat drei Schraubenlöcher in der Mitte).
- Seite 29 2. Richten Sie die drei hinteren Löcher an der Zugstange auf die entsprechenden Löchern in der Grundplatte aus. Stecken Sie eine 5/16” x 3/4” Sechskantkopfschraube in eines der Löcher in der Basisplatte und dann durch das Loch in der Zugstange. Stecken Sie eine 5/16” Unterlegscheibe auf die Schraube, gefolgt von einer 5/16”...
- Seite 30 4.Legen Sie eine 1” x 1/2” Distanzscheibe auf die Achse, gefolgt von einer Radklammer. Richten Sie das Loch in der Radhalterung mit dem Loch in der Achse aus. Stecken Sie einen 5/16” x 1-1/2” Sechskantkopfbolzen in das Loch in der Radhalterung und der Achse. Ziehen Sie sie mit einer 5/16” Nylock–Mutter fest. Wiederholen Sie diesen Vorgang auf der anderen Seite.
- Seite 31 6. Richten Sie die beiden Löcher der Zugstange und der Griffklammer wie gezeigt aus. Stecken Sie eine 5/16” x 1” Sechskantkopfschraube in eins der Löcher des Griffstopps und dann durch das entsprechende Loch in der Zugstange, legen Sie eine 5/16” Unterlegscheibe auf die Schraube und befestigen Sie sie mit einer 5/16” Sechskantkopfmutter. Wiederholen Sie den Vorgang beim nächsten Loch.
- Seite 32 7. Lege Sie eine 1/2” Nylon-Unterlegscheibe auf den Gewindestift auf der Hebelverbindung, stecken Sie den Stift in eins der Löcher der Verbindungsstange und befestigen Sie ihn mit einer 1/2” Nylock-Mutter (Ziehen Sie die ganz straff fest und dann drehen Sie sie eine ½ Drehung wieder zurück). Stecken Sie eine 1/2” x 1-1/2” Sechskantkopfschraube in die Achsverbindung, legen Sie eine 1/2”...
- Seite 33 8. Bringen Sie den Henkelgriff am Griff an. Stecken Sie die 5/16” x 1-3/4” Sechskantkopfschraube in das obere Loch im Griff (von der rechten Seite, wenn wir zum Gerät schauen), dann durch das obere Loch der Hebelverbindung und sichern Sie es mit einer 5/16” Nylock-Mutter. Bringen Sie die 5/16” Nylock-Kontermutter auf die 5/16” x 2-1/4 Sechskantkopfschraube (und lassen oben dabei etwa 1/2”...
-
Seite 34: Teile Und Unterstützung
Geben Sie dieses Produkt nicht zurück, 3. Wenn sie in Gebrauch sind, sollten alle Zacken bevor Sie sich nicht mit Precision in am Vertikutierer nach hinten gebogen sein und der Verbindung gesetzt haben. Rasenfilz sollte nach vorn geworfen werden, wenn das Gerät gezogen wird. - Seite 35 Ref. Ref. Part# Beschreibung Part# Beschreibung Quantität Quantität 5592GY 1248 5/16” x 3/4” Sechskantkopfbolzen Base Plate 5561GY 4011 1/2” x 1-3/4” Passschraube Tow Bar 1243GY 1840 1/2” x 3-1/2” Gabelbolzen Clevis Plate 5576GY 4272 Kompressionsfeder Handle 5593GY 1506 1/2” Unterlegscheibe Axle Assembly 5568GY2 5589...
