LevelOne WAP-6010 Schnellstartanleitung
Verwandte Anleitungen für LevelOne WAP-6010
Inhaltszusammenfassung für LevelOne WAP-6010
-
Seite 9: Deutsch

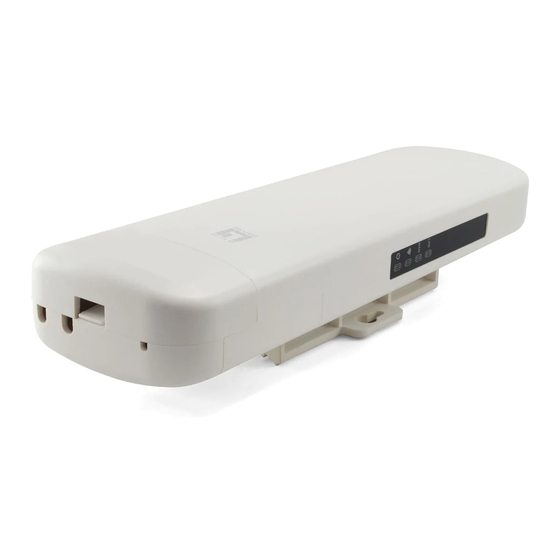

Deutsch Anschlü sse Vorderseite Betriebs- LAN-Status WPS- WPS- anzeige WLAN-Status Status Taste Die Anschlüsse befinden sich an der Rückseite. Anschlü sse an der Rü ckseite 1. Schließ en Sie die beiden Antennen an die seitlichen Antennenanschlüsse an. Neigen Sie die Antennen später im Betrieb, bis Sie den bestmöglichen Empfang erzielen. -
Seite 10: Gerät Konfigurieren
Gerät konfigurieren 1. IP-Adresse des PCs einrichten IP-Adresse des PCs ändern: Zur Konfiguration der IP-Adresse klicken Sie auf das Netzwerksymbol oder öffnen Netzwerkeinstellungen Systemsteuerung. Klicken „Properties“ (Eigenschaften) wählen Sie „Internet Protocol (TCP/IP)“ (Internetprotokoll (TCP/IP)), klicken Sie anschließend auf „Properties“ (Eigenschaften). Geben Sie die IP-Adresse „192.168.0.3“... - Seite 11 2. Am Gerät anmelden, Gerät konfigurieren Ö ffnen Sie einen Browser (zum Beispiel Internet Explorer 6.0 oder aktueller) am PC, öffnen Sie die Adresse „192.168.0.254“. Dies Standard-IP-Adresse Ihres Gerätes. Anmeldungsfenster zur Eingabe von Benutzername Kennwort öffnet sich. Geben Standardvorgaben (Benutzername: „admin“, Kennwort: „admin“) ein, klicken Sie zur Anmeldung auf OK.
-
Seite 12: Einrichtungsassistent - Einfache Installation
Wizard“ (Einrichtungsassistent). Detaillierte Hinweise finden Sie in der Bedienungsanleitung. Einrichtungsassistent – einfache Installation 1. AP-Modus (Zugangspunktmodus) Dies ist die Standardkonfiguration, mit der Sie den WAP-6010 als WLAN-Client ansprechen können. Mit diesem Modus ergänzen Sie Ihr Kabelnetzwerk um WLAN-Funktionalität. WLAN-Benutzer WAP-6010 (AP-Modus... - Seite 13 2. AP-Client Der WAP-6010 empfängt Signale von einem WLAN-Zugangspunkt oder -Router und verteilt diese an die Kabelnetzwerkports eines PCs oder Switches. In diesem Modus lässt der WAP-6010 keine Verbindungen von WLAN-Clients zu. WLAN-Router WAP-6010 (AP-Client-Modus) Kabelnetzwerk 3. Brü ckenmodus (Bridge-Modus) Im Brückenmodus kommuniziert der WAP-6010...
- Seite 14 Smartphone WAP-6010 WAP-6010 mit 802.11 (WDS-Modus) (WDS-Modus) 5. Relaismodus (Repeater-Modus) Der WAP-6010 verbindet sich kabellos mit einem WLAN-Zugangspunkt oder -Router und strahlt dessen Signale erneut ab. Auf diese Weise können Sie die Reichweite Ihres drahtlosen Netzwerks vergröß ern. WLAN-Router WAP-6010...
