REMEHA iBase Bedienungsanleitung

REMEHA iBase Bedienungsanleitung

Rf-basisstation
Vorschau ausblenden Andere Handbücher für iBase:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

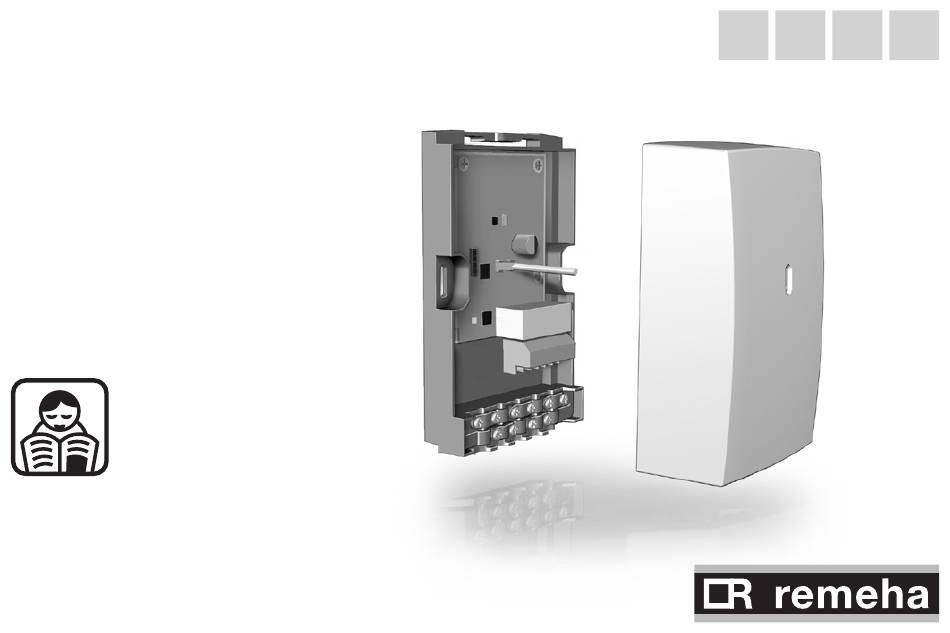

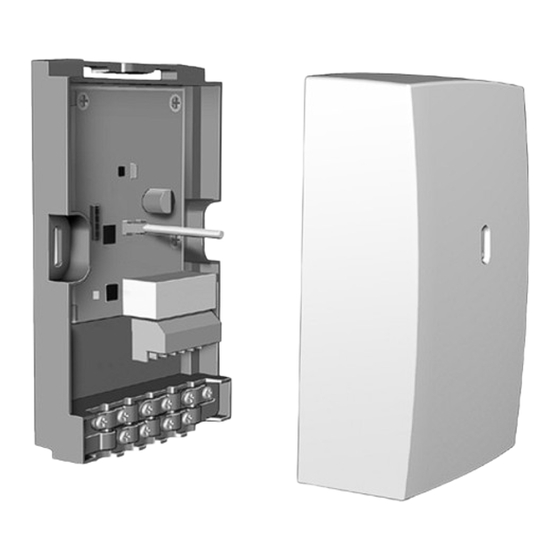

iBase
NL
EN
FR
DE
RF-Basisstation
RF-Base station
Station de base RF
RF-Basisstation
Gebruikershandleiding
User Guide
Notice d'utilisation
Bedienungsanleitung

Werbung

loading

Verwandte Anleitungen für REMEHA iBase

Inhaltszusammenfassung für REMEHA iBase

  • Seite 1 RF-Basisstation RF-Base station Station de base RF RF-Basisstation Gebruikershandleiding User Guide Notice d’utilisation Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Inhoudsopgave 1. Inleiding ...................... 4 2. Installatie ....................5 2.1 Plaats van het basisstation ..............5 2.2 Het basisstation aansluiten..............7 3. Werkingsprincipe ..................9 4. Inbedrijfstelling ..................10 5. Foutmeldingen ..................11 6. Problemen en oplossingen ..............13 7. Technische gegevens ................14...

  • Seite 4: Inleiding

    1. Inleiding Het iBase RF-basistation is de RF-zender/ontvanger die hoort bij de RF-regelaar. Het basisstation zorgt voor draadloze communicatie tussen de regelaar en de ketel, via OpenTherm. Omdat de communicatie in twee richtingen plaatsvindt, worden zaken als actuele bedrijfsstatus en servicemeldingen op het display van de regelaar weergegeven.

  • Seite 5: Installatie

    2. Installatie 2.1 Plaats van het basisstation Het basisstation wordt aan de muur in de buurt van de ketel geplaatst. Houd rekening met het volgende: Plaats het basisstation zodanig dat de ketel zich niet tussen het basisstation en de regelaar bevindt, dit kan het verbindingssignaal negatief beïnvloeden.
  • Seite 6  Over het algemeen is de reikwijdte van de regelaar in gebouwen 30 meter. Let op! Dit is slechts een indicatieve waarde! De daadwerkelijke reikwijdte van het RF signaal is in hoge mate afhankelijk van de lokale omgeving. Houdt er rekening mee dat het aantal muren en plafonds, al dan niet voorzien van metaal, de ontvangst (sterk) kan beïnvloeden.

  • Seite 7: Het Basisstation Aansluiten

    2.2 Het basisstation aansluiten 5Vdc OTm Digi R000253-A Maak de behuizing open door de voorkant door middel van een schroevendraaier te ontgrendelen van de bodemplaat. Bevestig de bodemplaat van het basisstation met de bijgeleverde schroeven en pluggen aan de muur (hou ruimte vrij boven het basisstation om de behuizing later weer te kunnen openen).
  • Seite 8 daarbij onbelangrijk welke ader in welk contactpunt van de OpenTherm- aansluiting wordt bevestigd. Sluit eventueel de aansluitdraad voor de digitale ingang aan op de oranje aansluiting, aangeduid met DIGI. Zie de installatie- en servicemanual van de regelaar voor de functies van de digitale ingang. Als de ketel geen OpenTherm Smart Power ondersteunt, moet u een externe voedingsadaper (5 Vdc 300mA) gebruiken.

  • Seite 9: Werkingsprincipe

    3. Werkingsprincipe GR Groene status LED Verbindingsknop Groene status-LED De status-LED geeft informatie over de stroomvoorziening en de RF-verbinding. Foutmeldingen over de stroomvoorziening en de 5Vdc RF-verbinding worden ook via de OTm Digi status-LED gedaan, zie daarvoor hoofdstuk 5. Verbindingsknop Deze knop wordt gebruikt om de verbinding tussen het basisstation en T001081-A...

  • Seite 10: Inbedrijfstelling

    Aanduiding status-LED Status Basisstation heeft geen stroom. Knippert 1 keer per 4 seconden Basisstation is normaal in werking. Knippert 1 keer per seconde Basisstation zoekt verbinding met de regelaar. 4. Inbedrijfstelling Normaal gesproken zijn het basisstation en de regelaar automatisch met elkaar verbonden, dit is door de producent gedaan.

  • Seite 11: Foutmeldingen

    Sluit de behuizing weer. Het basisstation en de regelaar zijn nu weer met elkaar verbonden. 5. Foutmeldingen Een foutmelding wordt gegeven door de status-LED. Dit gebeurt volgens het volgende knipperpatroon: Eerst brandt de LED 1 seconde ( ) en is dan 0,5 seconden uit ( R000273-A R000273-A R000274-A...
  • Seite 12 Foutindicatie Status-LED knippert 2 keer: R000276-A Probleem Er is geen OpenTherm-communicatie gedurende 60 seconden Oplossing Controleer of de ketel aanstaat en het basisstation correct is aangesloten. Foutindicatie Status-LED knippert 3 keer: R000277-A Probleem Geen verbinding met regelaar. Oplossing - Controleer of de regelaar een storing weergeeft of aan staat.

  • Seite 13: Problemen En Oplossingen

    Foutindicatie Status-LED knippert 4 keer: R000278-A Probleem Geen RF-communicatie met regelaar gedurende 10 minuten. Oplossing - Controleer of de regelaar een storing weergeeft of aan staat. - Probeer de verbinding tussen de regelaar en het basisstation opnieuw tot stand te brengen, zie hoofdstuk 4. - Lost dit het probleem niet op, verplaats dan de regelaar of het basisstation of verwijder obstakels die het RF-signaal kunnen storen, zie hoofdstuk 3.

  • Seite 14: Technische Gegevens

    Probleem Er is wel RF-verbinding maar geen contact met de ketel (foutcode - F201 op regelaar). Oplossing Controleer of de ketel aanstaat en controleer de OpenTherm-verbinding. 7. Technische gegevens Algemeen Afmetingen 80 x 60 x 40 (l x b x h) in mm Voeding Via OpenTherm Smart Power of losse 5 Vdc-adapter (300mA)
  • Seite 15 Draadloos bereik Over het algemeen is de reikwijdte van de regelaar in gebouwen 30 meter. Het bereik is sterk afhankelijk van de situatie ter plaatse (zie hoofdstuk 3). Keurmerken en normen Keurmerken en RED 2014/53/EU normen Drop test: IEC 68-2-32 RoHS compliant OpenTherm V3.0 Beschermingsklasse...
  • Seite 16 Contents 1. Introduction ....................17 2. Installation ....................18 2.1 Location of the base station..............18 2.2 Connecting the base station ..............20 3. Operating principle .................. 22 4. Commissioning ..................23 5. Fault messages ..................24 6. Problems and solutions ................26 7.

  • Seite 17: Introduction

    1. Introduction The iBase RF-Base station is the RF transmitter/receiver for the RF- controller. The base station provides wireless communication between the controller and the boiler, via OpenTherm. To ensure two-way communication, information such as the current operating status and service messages are shown on the display of the controller.

  • Seite 18: Installation

    2. Installation 2.1 Location of the base station The base station is positioned on the wall near the boiler. Points to note: Position the base station in such a way that the boiler is not located between the base station and the controller; doing so can negatively impact the connection signal.
  • Seite 19  The range of the controller in buildings is generally 30 metres. Note! This value is purely an indication. The actual range of the RF signal depends strongly on the local environment. Remember that the number of walls and ceilings (metal or otherwise) can have a (considerable) impact on reception. Other objects that contain metal may also impact reception.

  • Seite 20: Connecting The Base Station

    2.2 Connecting the base station 5Vdc OTm Digi R000253-A Open the housing by releasing the front of the housing from the base plate using a screwdriver. Attach the base plate of the base station to the wall using the supplied screws and plugs.
  • Seite 21 difference here which wire is connected to what contact point of the OpenTherm connection. If necessary, connect the wire for the digital input to the orange connection, indicated by DIGI. See the installation and service manual of the controller for information about the functions of the digital input. If the boiler does not support OpenTherm Smart Power, you must use an external power adapter (5 Vdc 300mA).

  • Seite 22: Operating Principle

    3. Operating principle GR Green status LED Connection button Green status LED The status LED provides information about the power supply and the RF connection. Fault messages about the power supply and the RF 5Vdc connection are also provided via the OTm Digi status LED;...

  • Seite 23: Commissioning

    status LED indication Status Base station has no power. Flashes once every 4 seconds Base station is working normally. Flashes once every second Base station is trying to connect with the controller. 4. Commissioning The base station and the controller are usually automatically connected to each other.

  • Seite 24: Fault Messages

    Close the housing again. The base station and the controller are now connected with each other again. 5. Fault messages A fault message is given by the status LED. This is indicated by the following flash patterns: The LED first flashes on for 1 second ( ) and then off for 0.5 seconds R000273-A R000273-A...
  • Seite 25 Fault indication Status-LED flashes two times: R000276-A Problem There is no OpenTherm communication for 60 seconds. Solution Check whether the boiler is on and whether the base station is correctly connected. Fault indication Status-LED flashes three times: R000277-A Problem No connection with controller. Solution - Check whether the controller indicates a fault or is on.

  • Seite 26: Problems And Solutions

    Fault indication Status-LED flashes four times: R000278-A Problem No RF communication with controller for 10 minutes. Solution - Check whether the controller indicates a fault or is on. - Try to re-establish the connection between the controller and the base station; see Chapter 4. - If this does not solve the problem, relocate the controller or the base station or remove obstacles that can interfere with the RF signal, see Chapter 3.

  • Seite 27: Technical Data

    7. Technical data General Dimensions 80 x 60 x 40 (l x w x h) in mm Power supply Via OpenTherm Smart Power or separate 5 Vdc adapter (300mA) Digital input Potential-free contact (switch) 868.3 MHz, bi-directional secure communication Ambient conditions Storage conditions Temperature: -25°C –...
  • Seite 28 Quality marks and compliance with standards Quality marks and RED 2014/53/EU compliance with Drop test: IEC 68-2-32 standards RoHS compliant OpenTherm V3.0 Protection class IP20...
  • Seite 29 Table des matières 1. Introduction ....................30 2. Installation ....................31 2.1 Emplacement de Station de base............31 2.2 Connexion de Station de base .............. 33 3. Principe de fonctionnement..............35 4. Mise en service ..................36 5. Messages de défaut ................. 37 6.

  • Seite 30: Introduction

    1. Introduction La iBase Station de base RF est l’émetteur/récepteur RF du contrôleur RF. La Station de base assure la communication sans fil entre le contrôleur et la chaudière via OpenTherm. Pour assurer une communication à deux voies, des informations telles que l’état de fonctionnement actuel et les messages d’entretien s’affichent à...

  • Seite 31: Installation

    2. Installation 2.1 Emplacement de Station de base La Station de base se positionne sur le mur près de la chaudière. Points à prendre en compte: Positionnez Le Station de base de telle manière que la chaudière ne soit pas située entre La Station de base et contrôleur, car cela pourrait nuire au signal de connexion.
  • Seite 32  La portée de contrôleur à l’intérieur des bâtiments est généralement de 30 mètres. Remarque! Cette valeur est fournie à titre indicatif. La portée réelle du signal RF dépend fortement de l’environnement. Souvenez-vous que le nombre de murs et de plafonds (métalliques ou autres) peut avoir une (forte) influence sur la réception.

  • Seite 33: Connexion De Station De Base

    2.2 Connexion de Station de base 5Vdc OTm Digi R000253-A Ouvrez le boîtier en séparant la plaque avant et le socle à l’aide d’un tournevis. Fixez le socle de La Station de base au mur à l’aide des vis et des chevilles fournies.
  • Seite 34 peut ici être indifféremment branché sur un point de contact quelconque de la connexion OpenTherm. Si nécessaire, branchez le fil d’entrée numérique sur la connexion orange (DIGI). Consultez le manuel d’installation et d’entretien de contrôleur pour plus d’informations sur les fonctions de l’entrée numérique. Si la chaudière ne prend pas en charge OpenTherm Smart Power, utilisez un adaptateur d’alimentation externe (5 Vcc 300mA).

  • Seite 35: Principe De Fonctionnement

    3. Principe de fonctionnement GR DEL d’état verte Bouton de connexion DEL d’état verte La DEL d’état vous informe sur l’alimentation et la connexion RF. La DEL d’état peut également indiquer la survenue d’un défaut 5Vdc d’alimentation ou de connexion RF. OTm Digi Voir chapitre 5.

  • Seite 36: Mise En Service

    indication du DEL d’état État Désactivée La Station de base n’est pas alimenté. Clignote toutes les 4 secondes La Station de base fonctionne normalement. Clignote toutes les secondes La Station de base tente de se connecter à contrôleur. 4. Mise en service La connexion doit normalement être automatiquement établie entre La Station de base et contrôleur.

  • Seite 37: Messages De Défaut

    Vérifiez contrôleur pour voir si une connexion a été établie. Sinon, répétez la procédure. Refermez le boîtier. La connexion doit normalement être établie entre La Station de base et contrôleur. 5. Messages de défaut La DEL d’état indique la survenue d’un défaut. Voici les codes qu’elles utilisent et les défauts correspondants: La DEL s’allume d’abord pendant 1 seconde ( ), puis s’éteint pendant...
  • Seite 38 Indication du défaut La DEL d’état clignote une fois: R000275-A Problème Problème d’alimentation. Solution Vérifiez que la chaudière est allumée et que La Station de base est correctement connecté. Si la chaudière ne prend pas OpenTherm Smart Power en charge, utilisez un adaptateur externe de (5 Vcc 300mA).
  • Seite 39 Indication du défaut La DEL d’état clignote trois fois: R000277-A Problème Aucune connexion avec contrôleur. Solution - Vérifiez si contrôleur indique la survenue d’un défaut et s’il est activé. - Essayez de rétablir la connexion entre contrôleur et La Station de base; voir chapitre 4. - Si cela ne permet pas de résoudre le problème, modifiez l’emplacement de contrôleur ou de La Station de base, ou éliminez tous les obstacles...

  • Seite 40: Problems And Solutions

    Indication du défaut La DEL d’état clignote quatre fois: R000278-A Problème Aucune communication RF avec contrôleur pendant 10 minutes. Solution - Vérifiez si contrôleur indique la survenue d’un défaut et s’il est activé. - Essayez de rétablir la connexion entre contrôleur et La Station de base;...

  • Seite 41: Données Techniques

    Problème La connexion RF est active, mais il n’y a aucun contact avec la chaudière (message de défaut - F201 sur contrôleur). Solution Assurez-vous que la chaudière est allumée et vérifiez l’état de la connexion OpenTherm. 7. Données techniques Généralités Dimensions 80 x 60 x 40 (L x l x h) en mm Alimentation...
  • Seite 42 Portée sans fil La portée de contrôleur à l’intérieur des bâtiments est généralement de 30 mètres. La portée dépend fortement de la situation (voir chapitre 3). Labels de qualité et conformité aux normes Labels de qualité RED 2014/53/EU et conformité aux Essai de chute: IEC 68-2-32 normes Conformité...
  • Seite 43 Inhalt 1. Einleitung....................44 2. Installation ....................45 2.1 Installationsort das Basisstation ............45 2.2 Anschluss das Basisstation ..............47 3. Funktionsprinzip ..................49 4. Inbetriebnahme ..................50 5. Fehlermeldungen ..................51 6. Probleme und Lösungen ................. 54 7. Technische Daten ..................55...

  • Seite 44: Einleitung

    1. Einleitung Das iBase RF-Basisstation ist der RF-Sender/Empfänger für den Regler RF. Das Basisstation ermöglicht die kabellose Kommunikation zwischen dem Regler und dem Kessel über OpenTherm. Um die wechselseitige Kommunikation zu gewährleisten, werden der aktuelle Betriebszustand, Wartungsmeldungen und weitere Informationen im Display des Regeler angezeigt.

  • Seite 45: Installation

    2. Installation 2.1 Installationsort das Basisstation Das Basisstation wird an der Wand in der Nähe des Kessels angebracht. Hinweise: Bringen Sie Das Basisstation so an, dass der Kessel nicht zwischen Das Basisstation und Regler steht. Dies könnte die Signalübertragung stören. Achten Sie darauf, dass der Abstand zwischen Das Basisstation und Geräten mit elektromagnetischer Strahlung wie etwa Ventilatoren, Waschmaschinen, Wäschetrocknern usw.
  • Seite 46  Die Reichweite des Regler beträgt innerhalb von Gebäuden in der Regel 30 Meter. Hinweis! Hierbei handelt es sich um einen ungefähren Wert. Die tatsächliche Reichweite des RF-Signals hängt stark von den Gegebenheiten vor Ort ab. Bedenken Sie, dass die Anzahl der Wände und Decken (Metall oder andere Baustoffe) den Empfang (erheblich) beeinträchtigen kann.

  • Seite 47: Anschluss Das Basisstation

    2.2 Anschluss das Basisstation 5Vdc OTm Digi R000253-A Öffnen Sie das Gehäuse, indem Sie die Vorderseite mithilfe eines Schraubendrehers von der Bodenplatte lösen. Befestigen Sie die Bodenplatte das Basisstation mit den mitgelieferten Schrauben und Dübeln an der Wand. (Sorgen Sie dafür, dass über das Basisstation genügend Platz bleibt, um das Gehäuse zu öffnen).
  • Seite 48 Es spielt keine Rolle, welches Kabel mit welcher Kontaktstelle am OpenTherm-Anschluss verbunden wird. Erforderlich, das Kabel für den digitalen Eingang mit dem orangefarbenen, mit DIGI gekennzeichneten Anschluss. Weitere Informationen über die Funktion des digitalen Eingangs finden Sie in der Installations- und Wartungsanleitung des Regler. Power nicht unterstützt, verwenden Sie einen externen Netzadapter (5 VDC).

  • Seite 49: Funktionsprinzip

    3. Funktionsprinzip GR Grüne Statusanzeige Verbindungsschalter Grüne Statusanzeige Die Statusanzeige zeigt Informationen zur Stromversorgung und zur RF Verbindung an. Fehlermeldungen hinsichtlich 5Vdc der Stromversorgung und der OTm Digi RF Verbindung werden ebenfalls mit der Statusanzeige angezeigt; siehe Kapitel 5. Verbindungsschalter Mit diesem Schalter wird eine T001081-A Verbindung zwischen das...

  • Seite 50: Inbetriebnahme

    Statusanzeige Status Das Basisstation wird nicht mit Strom versorgt. Leuchtet alle 4 Sekunden Das Basisstation arbeitet normal. einmal auf Leuchtet einmal pro Das Basisstation versucht, eine Verbindung mit Sekunde auf dem Regler herzustellen. 4. Inbetriebnahme Basisstation und Regler sind normalerweise automatisch miteinander verbunden.

  • Seite 51: Fehlermeldungen

    Überprüfen Sie am Regler, ob eine Verbindung hergestellt wurde. Falls nicht, wiederholen Sie den Vorgang. Schließen Sie das Gehäuse wieder. Basisstation und Regler sind nun wieder miteinander verbunden. 5. Fehlermeldungen Fehlermeldungen werden von der grünen Statusanzeige angezeigt. Dabei blinkt die Statusanzeige wie folgt: Die Anzeige leuchtet 1 Sekunde lang auf ( ) und erlischt dann wieder R000273-A...

  • Seite 52: Fehleranzeige

    Fehleranzeige Statusanzeige blinkt einmal: R000275-A Problem Problem mit der Stromversorgung. Lösung Überprüfen Sie, ob der Kessel eingeschaltet ist und die das Basisstation ordnungsgemäß angeschlossen wurde. Falls der Kessel OpenTherm Smart Power nicht unterstützt, schließen Sie einen externen (5 V DC 300mA) Adapter an. Fehleranzeige Statusanzeige blinkt zweimal: R000276-A...
  • Seite 53 Fehleranzeige Statusanzeige blinkt dreimal: R000277-A Problem Keine Verbindung mit Regler. Lösung - Überprüfen Sie, ob Regler einen Fehler anzeigt oder eingeschaltet ist. - Versuchen Sie, die Verbindung zwischen thermostat RF und das Basisstation wiederherzustellen; siehe Kapitel 4. - Wird das Problem dadurch nicht behoben, suchen Sie einen anderen Standort für Regler oder Basisstation, oder entfernen Sie Hindernisse, die das RF-Signal stören könnten, siehe Kapitel 3.

  • Seite 54: Probleme Und Lösungen

    Fehleranzeige Statusanzeige blinkt viermal: R000278-A Problem Seit 10 Minuten keine RF-Kommunikation mit dem Regler. Lösung - Überprüfen Sie, ob Regler einen Fehler anzeigt oder eingeschaltet ist. - Versuchen Sie, die Verbindung zwischen thermostat RF und das Basisstation wiederherzustellen; siehe Kapitel 4. - Wird das Problem dadurch nicht behoben, suchen Sie einen anderen Standort für Regler oder Basisstation, oder entfernen Sie Hindernisse, die das RF-Signal stören...

  • Seite 55: Technische Daten

    Problem Es besteht eine RF-Verbindung, aber kein Kontakt zum Kessel (Fehlermeldung - F201 beim Regler). Lösung Überprüfen Sie, ob der Kessel eingeschaltet ist und eine Verbindung zu OpenTherm besteht. 7. Technische Daten Allgemeines Abmessungen 80 x 60 x 40 (L x B x H) in mm Stromversorgung Über OpenTherm Smart Power oder separaten 5 VDC-Adapter (300mA)
  • Seite 56 Kabellose Reichweite Die Reichweite des Regler beträgt innerhalb von Gebäuden in der Regel 30 Meter. Die Reichweite ist je nach Situation unterschiedlich (siehe Kapitel 3). Gütezeichen und Normen Gütezeichen und RED 2014/53/EU Normen Freifallen: IEC 68-2-32 RoHS-konform OpenTherm V3.0 Schutzklasse IP20...
  • Seite 60 11042017 118044...
