Installazione

Controlli preliminari
Estrarre PRESFLO dall'imballo e
®
controllare:
- che non abbia subito danni,
- che i DATI DI TARGA siano quelli
desiderati,
- che siano presenti passacavi e viti,
- che le bocche di ingresso e uscita
di PRESFLO siano pulite e libere
®
da residui del materiale di imballo,
- che la valvola di non ritorno si
muova liberamente.
Collegamento idraulico
Il giunto in 2 pezzi integrato sull'u-
scita permette il collegamento rapido
all'impianto. NON APPLICARE SIGIL-
LANTI all'interno del giun-
to in 2 pezzi perché è già
provvisto di O-ring interno
di tenuta.
Orientamento
PRESFLO può essere montato
®
con qualsiasi orientamento,
rispettando la direzione del flusso
come indicato.
Posizionamento
PRESFLO può essere montato
®
direttamente sulla bocca di uscita
della pompa oppure in qualunque
posizione della linea di mandata.
Tra la pompa e PRESFLO ® non
devono essere installati rubinetti.
Nessuna valvola di ritegno deve
essere installata tra PRESFLO
®
rubinetti, mentre è possibile, seb-
bene non necessario, installare una
valvola di ritegno sulla tubazione di
aspirazione della pompa.
NOTA 1 - MARCIA A SECCO = condizione di flusso nullo e pressione
inferiore alla pressione di marcia pompa (Pm).E' causata da mancanza
d'acqua. Dopo 15 secondi PRESFLO
PRESFLO effettua AUTOMATICAMENTE ad intervalli di tempo crescenti (un
®
minuto,15, 30, 60 minuti e successivamente ogni ora - 24 ore per AU/NZ - )
dei tentativi di ritorno al FUNZIONAMENTO NORMALE. Se PRESFLO
pressione e/o portata, ritorna a FUNZIONAMENTO NORMALE, altrimenti fer-
ma nuovamente la pompa sino al tentativo successivo. E' sempre possibile
effettuare MANUALMENTE un tentativo di ritorno al funzionamento normale.
NOTA 2 - AVVIAMENTI FREQUENTI = ripetuti arresti e riavvii della pompa
che avvengono a meno di 1 minuto l'uno dall'altro. Sono causati da un
flusso inferiore a 2 litri/min.
Possono mettere a rischio la pompa. In caso di piccole perdite (sgocciolii)
l'accumulo di PRESFLO garantisce che la marcia/arresto della pompa
®
avvenga a intervalli maggiori di un minuto (meno di 60 partenze/ora della
pompa ) e non si avrà anomalia per AVVIAMENTI FREQUENTI. In caso di ele-
vate perdite dell'impianto o di utilizzo prolungato a portata eccessivamente
bassa (inferiore 2 litri/min), la marcia / arresto può avvenire anche ogni
pochi secondi, mettendo a rischio la pompa. In tal caso dopo circa 40 minuti
PRESFLO ® arresta la pompa e la mantiene ferma per i successivi 30 minuti
Collegamenti
elettrici
Eseguire i colle-
gamenti elettrici
seguendo lo
schema riportato
anche all'interno
del coperchio
schede.
Linea
e i Attenzione
La protezione IP 65 delle parti
in tensione è garantita solo
se i passacavi e il coperchio
scheda sono correttamente
assemblati e serrati
ferma la pompa e segnala ANOMALIA.
®
Attenzione

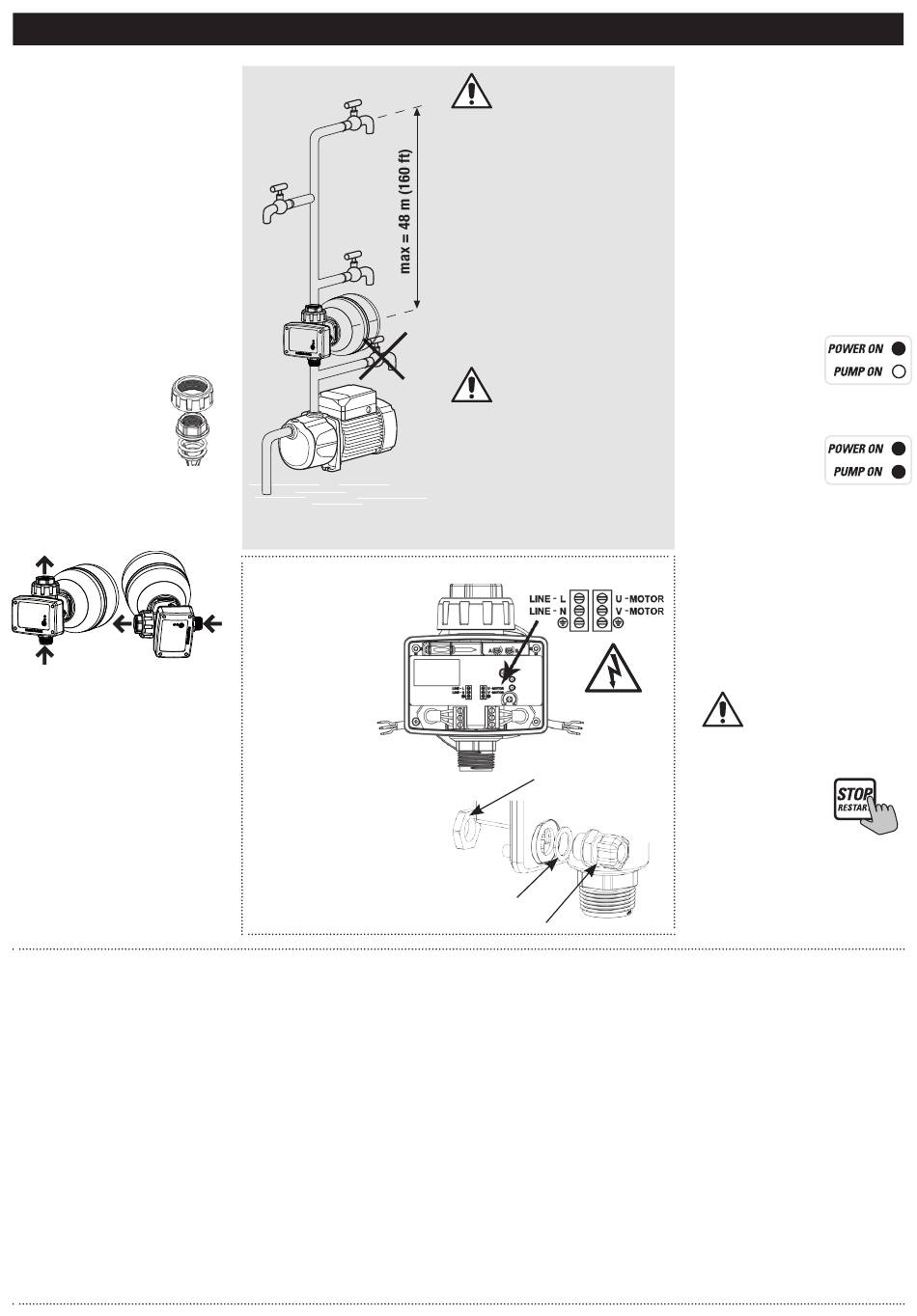

La colonna d'acqua
sovrastante PRESFLO
non deve generare una pres-
sione superiore alla pressione
di marcia pompa (Pm). Se, ad
esempio, PRESFLO
20 metri (65 ft) sotto il rubinetto
più alto dell'impianto, la pressio-
ne rilevata da PRESFLO
circa 2 bar (30 psi). Sarà pertan-
to necessario settare il valore
Pm ad un valore superiore (2,5
bar - 35 psi) per garantire la
corretta ripartenza della pompa
all'apertura del rubinetto.
Attenzione
La pressione massima ge-
nerata dalla pompa deve
essere maggiore di almeno 0,5
bar (7 psi) rispetto alla pressione
di marcia (Pm). Se la pressione
della pompa è insufficiente
PRESFLO arresterà la pompa
®
segnalando anomalia di marcia
a secco.
Dado
Guarnizione
Passacavo
(per consentirne il raffreddamento), segnalando ANOMALIA. Se la frequenza
di marcia-arresto è più bassa, quindi meno rischiosa, PRESFLO
l'utilizzo per più di 30 minuti. Al termine del periodo di raffreddamento, la
pompa viene AUTOMATICAMENTE riavviata. La pompa può essere riavviata
MANUALMENTE in qualsiasi momento.
rileva
®
NOTA 3 - SOVRACORRENTE = assorbimento elettrico della pompa (in
Ampere) superiore a quello massimo ammesso (I max).
Tramite la Configurazione è possibile settare la massima Corrente ammessa
( I max ). PRESFLO
corrente superi per pochi secondi il valore di Imax. Se gli assorbimenti per-
mangono superiori al valore di Imax impostato, PRESFLO
per evitare danneggiamenti al motore e segnala anomalia. PRESFLO
effettuerà nessun riavvio automatico della pompa. La pompa può essere
riavviata MANUALMENTE in qualsiasi momento. Se il problema persiste si
entrerà nuovamente in anomalia. Il riavvio manuale può essere ripetuto più
volte in quanto PRESFLO
NOTA 4 - PORTATA DI ARRESTO = Portata (Qa) dell'ordine di 2 litri/min
(0,5 gpm) al di sotto della quale PRESFLO
Prima messa in marcia
Adescare la pompa
®
Per la procedura di adesca-
mento (riempimento) della
pompa riferirsi al manuale della
pompa stessa.
è installato
®
Attenzione
PRESFLO
valvola di non ritorno: non
sarà di
®
utilizzare la bocca di uscita
di PRESFLO
riempire la pompa per l'ade-
scamento.
Dare tensione
si accende il led
rosso (Power On);
immediatamente
PRESFLO
pressione nell'impianto idrauli-
co e fa partire la
pompa (si accende
il led verde Pump
On).
Se entro 15 secondi dall'avvia-
mento PRESFLO
corretto adescamento, arresta
la pompa per anomalia di
marcia a secco.
Attenzione
Alla prima messa in marcia
può essere necessario far
Motore
Battere il tasto
STOP/RESTART
per rimettere in
marcia la pompa e
completare l'ade-
scamento.
® accetta che in fase di avviamento della pompa la
non limita il numero di tentativi.
®
arresta la pompa.
®
è provvisto di una
®
per tentare di
®
rileva l'assenza di
®
non rileva il
®
marciare la pompa più
a lungo per completare
l'adescamento.
permette
®
® arresta la pompa
non
®
