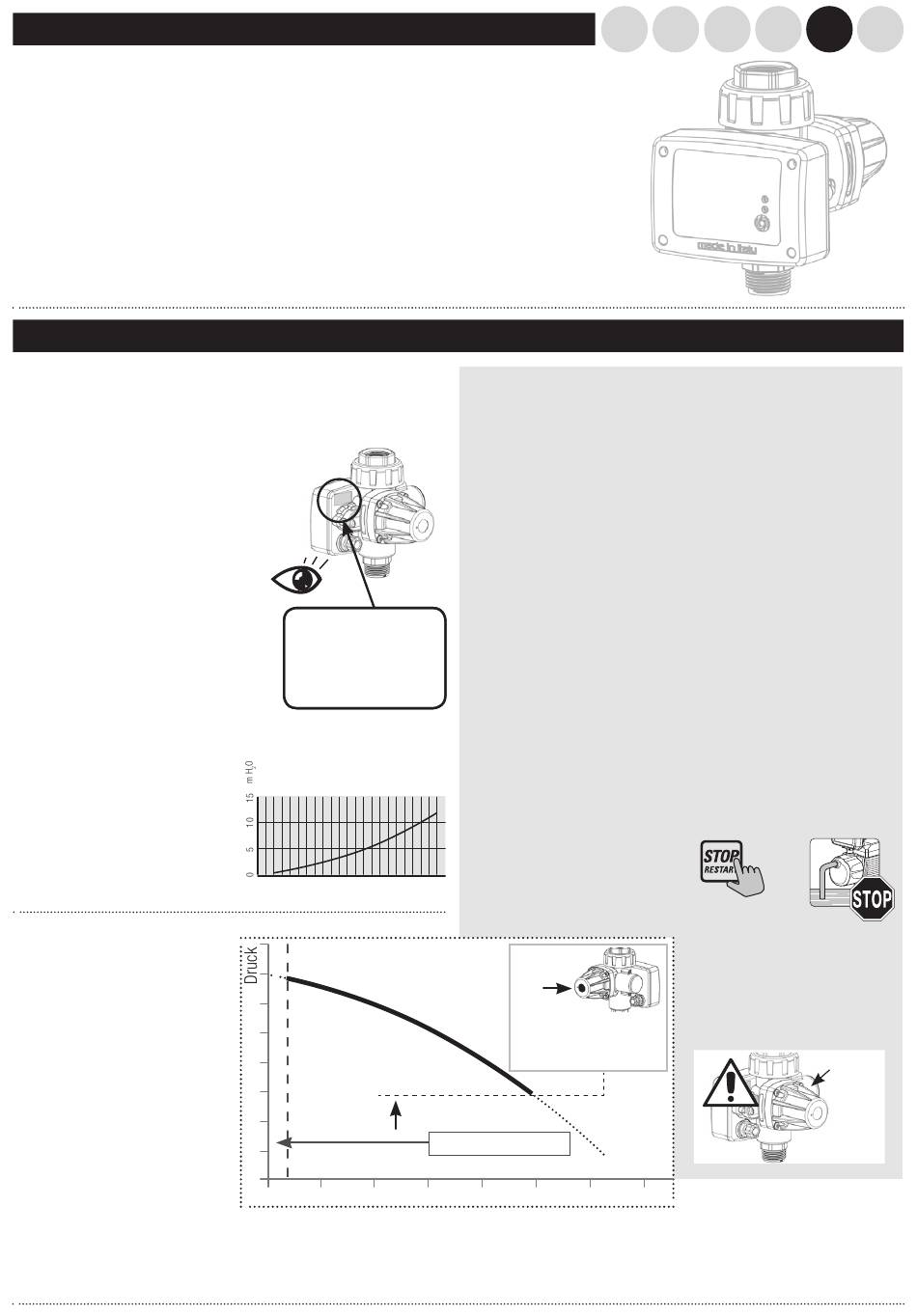

DGFLOW PRESFLO Betriebsanleitung

BETRIEBSANLEITUNG
ELEKTRONISCHER DRUCK- UND STRÖMUNGSWÄCHTER
PRESFLO ist ein Gerät zum
®
Ein- und Ausschalten der
Elektropumpe, an der es
installiert ist, wodurch die
herkömmlichen Systeme mit
Druckwächter/Autoklave ersetzt
werden.
Die Pumpe schaltet sich ein,
wenn der Anlagendruck bei Öf-
fnen eins Hahns bis unter den
Technische Daten
- Spannung: ~230 Volt / ~115 Volt
- Frequenz: 50-60 Hz
- Strom: 10A, max 12 A für 3 sek.
- Strom: 12A, max 16 A für 3 sek.
- Schutzgrad: IP 65
- Betriebsdruck (Pm): 0,8/1,5/2,2 bar
(12/22/32 psi)
- Abschaltdurchfluss (Qa): 2 Liter/min (0,5 gpm)
- Anschlüsse: 1" BSP / 1" NPT
- Maximaler Betriebsdruck: 10 bar (145 psi)
- Berstdruck: 40 bar (580 psi)
- Gewicht: 650 g
- Schutz gegen:
- Trockenlauf (automatische Rücksetzung
- zu häufige Anlaufvorgänge
- Maximale Umgebungstemperatur: 40°C
- Maximale Temperatur der Flüssigkeit: 55°C
- Antriebsart: 1C
- Max. Zahl manueller
Tastenbetätigung: 1000
- Max. Zahl automatischer
Relaistätigkeit: 100000
- PTI Klasse 3A
- Verschmutzungsgrad: 2
- Max. Nennpannung Impuls: 2,5 kV
- für Versuche EMC: 230V 12 A
- Differenzbetriebsdruck: 10 bar
Vor der Installation stets
kontrollieren, ob die
TYPENSCHILDDATEN mit
den gewünschten Werten übereinstimmen.
Betriebsbedingungen
A. Zulässige/unzulässige
Fluide
PRESFLO kann mit sauberem
®
Wasser und chemisch nicht
aggressiven Flüssigkeiten
eingesetzt werden. Bei un-
sauberem Wasser ist ein Filter
vorzuschalten.
B. Umgebungsbedingungen
PRESFLO darf nicht in
®
explosionsgefährdeten
Räumen eingesetzt werden.
Die Umgebungstemperatur soll
zwischen 0°C und 40°C sein,
die Luftfeuchtigkeit darf 90%
nicht überschreiten.
C. Stromversorgung
„Betriebsdruck" (Pm) absinkt,
und wird angehalten, wenn die
geforderte Durchflussmenge
annulliert wird oder bis unter
den „Abschaltdurchfluss" (Qa)
absinkt.
Die Elektronik des PRESFLO
schützt die Pumpe gegen
anomale Betriebsbedingungen,
wie Trockenlauf oder häufiges
50066/115 50066/115
CODE: CODE:
~230 / 50 - 60 ~230 / 50 - 60
V / Hz: V / Hz:
16 A 16 A
I max: I max:
1.5 Bar 1.5 Bar
P start: P start:
SN 15060002 SN 15060002
Druckabfall
0 50 100 150 200 l/min
Betriebsbereich
Pm
Betriebsdruck
Qa
Abschaltdurchfluss
Kontrollieren, ob die
Versorgungsspannung nicht
um mehr als 10% von den
TYPENSCHILDDATEN abweicht.
PRESFLO
®
Anlaufen wegen Verlu-
sten in der Anlage.
Sicherheitsvorschriften
Bevor der PRESFLO
®
gebraucht wird, die vorliegende
Betriebsanleitung in all ihren
Teilen aufmerksam durchlesen.
Installation und Wartung müssen
von Fachpersonal ausgeführt
werden, welches dafür verant-
wortlich ist, dass die Wasser- und
Stromanschlüsse vorschriftsmäßig
hergestellt werden. DGFLOW
tet nicht für Schäden, die infolge
von durch unqualifiziertes Personal
ausgeführten Wartungs- oder
Reparaturarbeiten und/oder durch
Verwendung von nicht originalen
B B
Ersatzteilen entstehen könnten.
Die Verwendung von nicht origina-
len Ersatzteilen, Manipulierungen
oder der unangemessene Ge-
brauch lassen jeden Anspruch auf
die für 24 Monate ab dem Datum
des Erwerbs geltende Garantie
verfallen.
Während der ersten Installation
sicherstellen:
- dass das Versorgungsnetz nicht
unter Spannung steht
- dass die Kabel für den Höchst-
Rot = 2,2 bar (32 psi)
1,5 bar (22 psi)
Blau =
Gelb = 0,8 bar (12 psi)
2
litrer/min (0,5 gpm)
Flow rate
Abweichende Werte können die
elektronischen Komponenten
beschädigen.
PRESFLO darf nur mit
®
strom ausreichend sind
- dass die Kabelführungen und die
installiert und
Kartenabdeckung korrekt zusam-
mengebaut und angezogen sind
(siehe Absatz Elektroanschlüsse)
- Das elektrische Versorgungsnetz
muss der PRESFLO
mit einem geeignetem Schutzme-
chanismus (Schmelzsicherung
oder Leistungsschalterrelais)
ausgestattet sein.
haf-
®
Im Falle von Wartungsarbeiten
sicherstellen:
- dass die Anlage nicht unter
Druck steht
- dass das Versorgungsnetz nicht
unter Spannung steht.
NOTSTOPP
Bei funktionierender Pumpe
kann ein
Notstopp ausgelöst werden, dazu
einfach die
Taste START/STOPP drücken.
PRESFLO stellt sich auf AUSSER
®
BETRIEB.
Auf keinen Fall
den Wassertank oder dessen.
Pumpen mit Einphasenmotoren
eingesetzt werden.
DE
vorgelagert
®
Wassertank
10183307A_rev.02
