- Seite 1 SUNNY BEAM REPEATER Reichweitenerhöhung für Sunny Beam Bedienungsanleitung SBeamRep-BDE091911 | 98-0000511 | Version 1.1...
-
Seite 3: Inhaltsverzeichnis
Verwendete Symbole ....... . . 5 Der Sunny Beam Repeater ......6 Einsatzmöglichkeiten. - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Entsorgung ........20 Technische Daten .
-
Seite 5: Hinweise Zu Dieser Anleitung
Tätigkeiten dürfen ausschließlich ausgebildete Elektrofachkräfte ausführen. Diese Tätigkeiten sind durch einen Sicherheitshinweis gekennzeichnet. 1.2 Gültigkeitsbereich Diese Bedienungsanleitung für den Sunny Beam Repeater gilt ab der Sunny Beam Firmwareversion 2.21EU. 1.3 Verwendete Symbole In diesem Dokument werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet. -
Seite 6: Der Sunny Beam Repeater

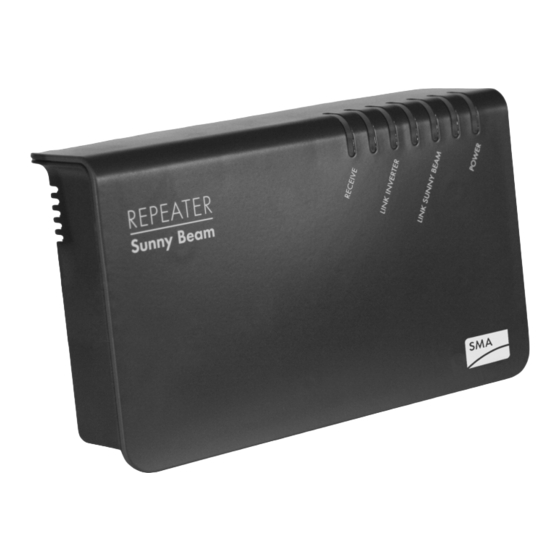

Reichweite des Sunny Beam zu den Wechselrichtern erhöhen. Der Sunny Beam Repeater kann einfach in die bestehende Funkstrecke vom Sunny Beam zu den Wechselrichtern integriert werden. Der Sunny Beam Repeater benötigt eine Steckdose (AC 100 V bis 240 V) zur Spannungsversorgung. Position... -
Seite 7: Lieferumfang
SMA Solar Technology AG Der Sunny Beam Repeater 2.3 Lieferumfang Position Anzahl Bezeichnung Sunny Beam Repeater USB-Steckernetzteil Bedienungsanleitung Bohrschablone 2.4 Identifikation 2.4.1 Typenschild Sie können den Sunny Beam Repeater über das Typenschild identifizieren. Das Typenschild befindet sich auf der Unterseite des Sunny Beam Repeater. Bedienungsanleitung SBeamRep-BDE091911... -
Seite 8: Sicherheitshinweise
Beachten Sie alle Betriebs- und Sicherheitshinweise dieser Anleitung. Nichtbeachtung kann eine Gefahr für Personen darstellen und Schäden am Gerät verursachen. GEFAHR! Benutzen Sie den Sunny Beam Repeater nur in trockener Umgebung, anderenfalls besteht die Gefahr eines elektrischen Schlags. ACHTUNG! Der Sunny Beam Repeater darf nicht geöffnet werden. -
Seite 9: Aufstellungsort Ermitteln
• Der Sunny Beam Repeater ist nur für den Innenbereich geeignet. • Schützen Sie den Sunny Beam Repeater vor Staub, Nässe, aggressiven Stoffen und Dämpfen. • Der Sunny Beam Repeater benötigt eine Steckdose (AC 100 V bis 240 V) zur Spannungsversorgung. - Seite 10 Richtung der Wechselrichter, bis keine Datenpakete mehr verloren gehen. 8. Stellen Sie dort den Sunny Beam Repeater auf. Verbinden Sie zuerst das mitgelieferte USB- Netzteil mit dem Sunny Beam Repeater und stecken Sie danach den Netzstecker in eine Steckdose.
- Seite 11 DATENABFRAGEFREQ." mindestens wieder auf 15 Sekunden oder höhere Werte. 15. Wenn Sie den gewünschten Aufstellungsort noch nicht mit ausreichender Kommunikationsgüte erreicht haben, verändern Sie den Aufstellungsort des Sunny Beam Repeater, es kann sein, dass bereits eine Positionsänderung um wenige Meter die Kommunikationsgüte verbessert.
-
Seite 12: Von Gebäude Zu Gebäude
Von Gebäude zu Gebäude Wenn die Funkverbindung von Gebäude zu Gebäude nicht ausreichend ist, weil die Gebäude zu weit auseinander liegen oder die Dämpfung zu hoch ist, können Sie mit dem Sunny Beam Repeater ein Funkloch überbrücken oder eine schlechte Funkverbindung verbessern. -
Seite 13: Von Stockwerk Zu Stockwerk
Wenn die Funkverbindung im Haus nicht ausreichend ist, weil die Geräte zu weit auseinander liegen oder die Dämpfung durch Decken und Wände zu hoch ist, können Sie mit dem Sunny Beam Repeater ein Funkloch überbrücken oder eine schlechte Funkverbindung verbessern. -
Seite 14: Von Gebäude Zu Gebäude Und Externem Antennen-Kit
Aufstellungsort ermitteln SMA Solar Technology AG Von Gebäude zu Gebäude und externem Antennen-Kit Sie können den Sunny Beam Repeater auch zusammen mit dem externen Antennen-Kit von SMA Solar Technology benutzen. Das externe Antennen-Kit ist zur Installation am Wechselrichter vorgesehen. Mit dem externen Antennen-Kit, bestehend aus Antennenwinkel und Verlängerungskabel, können Sie Wände oder Decken überbrücken. -
Seite 15: Von Stockwerk Zu Stockwerk Und Externem Antennen-Kit
Aufstellungsort ermitteln Von Stockwerk zu Stockwerk und externem Antennen-Kit Auch im Haus können Sie das externe Antennen-Kit mit dem Sunny Beam Repeater ergänzen. Mit dem externen Antennen-Kit können Sie Wände und Decken überbrücken, mit dem Sunny Beam Repeater können Sie dann noch ein bestehendes Funkloch überbrücken. -
Seite 16: Montage
5.1 Tischgerät Wenn Sie den Sunny Beam Repeater als Tischgerät verwenden, beachten Sie die folgenden Punkte: • Decken Sie den Sunny Beam Repeater nicht ab, dies kann zu einem Wärmestau im Gerät führen. • Verlegen Sie das Kabel des USB-Netzteils so, dass sich das Kabel nicht selbsttätig, durch sein Eigengewicht lösen kann. -
Seite 17: Wandmontage
1. Ziehen Sie den Stecker des USB-Netzteils aus der Steckdose. 2. Ziehen Sie den USB-Stecker aus dem Sunny Beam Repeater. 3. Benutzen Sie die mitgelieferte Bohrschablone, um die Position des Sunny Beam Repeater an der Wand zu bestimmen. Beachten Sie die Kabellänge des USB-Netzteils. -
Seite 18: Hutschienenmontage
4. Haken Sie die beiden unteren Halterungen des Sunny Beam Repeater unter die untere Kante der Hutschiene. 5. Drücken Sie den Sunny Beam Repeater nach oben. 6. Haken Sie die oberen Nasen des Sunny Beam Repeater über die obere Kante der Hutschiene. SBeamRep-BDE091911 Bedienungsanleitung... -
Seite 19: Bedeutung Der Leds
SMA Solar Technology AG Bedeutung der LEDs 6 Bedeutung der LEDs Der Sunny Beam Repeater hat 4 Leuchtdioden, über die der Status des Gerätes abgelesen werden kann. Der Sunny Beam Repeater ist mit folgenden Leuchtdioden ausgestattet: • Receive (Empfang) • Link Inverter (Verbindung zum Wechselrichter) •... -
Seite 20: Wartung Und Reinigung
ACHTUNG! Beschädigung des Sunny Beam Repeater durch eindringende Flüssigkeit. Der Sunny Beam Repeater ist nicht wasserdicht, es darf keine Flüssigkeit eindringen. • Verwenden Sie für die Reinigung des Geräts nur ein leicht feuchtes Tuch, damit kein Wasser in das Gerät eindringt. Bei stärkeren Verschmutzungen können Sie das Tuch mit einem nicht scheuernden und nicht ätzenden Reiniger anfeuchten. -
Seite 21: Technische Daten
SMA Solar Technology AG Technische Daten 9 Technische Daten Maße Größe 225 mm x 130 mm x 57 mm (Breite x Höhe x Tiefe) Der Sunny Beam Repeater benötigt in der Höhe zusätzlich ca. 15 cm Raum für Kabel. Gewicht 750 g Spannungsversorgung USB-Steckernetzteil... -
Seite 22: Kontakt
Kontakt SMA Solar Technology AG 10 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ der Wechselrichter und Seriennummern • Seriennummer des Sunny Beam Repeater •... -
Seite 23: Haftungsausschluss
